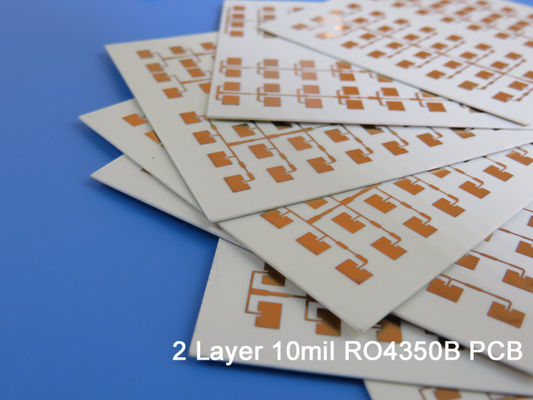

Высокочастотный двойник PCB Rogers 10mil 0.254mm RO4350B встал на сторону PCB RF

High frequency PCB Rogers 10mil 0.254mm RO4350B Double Sided RF PCB
High frequency PCB Rogers 10mil 0.254mm RO4350B Double Sided RF PCB

Большие изображения :  Высокочастотный двойник PCB Rogers 10mil 0.254mm RO4350B встал на сторону PCB RF

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-004.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: ROGERS 4350B Размер PCB: 30x80=1 вверх
Медный вес: 1oz Толщина Pcb: 0.3mm
Поверхностный финиш: Золото погружения Отсчет слоя: 2 слоя



Высокочастотный двойник PCB Rogers 10mil 0.254mm RO4350B встал на сторону PCB RF для LTE

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Ламинаты углерода RO4350B керамические конструированы для предложения главного высокочастотного изготовления представления и цепи низкой цены. Выбор ламинатов типично доступных к дизайнерам значительно уменьшенный раз рабочий рост частот до 500 MHz и выше. Материал RO4350B обладает свойствами необходим дизайнерами цепей микроволны RF и соответствуя сетей и контролируемых передающих линий импеданса. Низкая диэлектрическая потеря позволяет материалу RO4350B быть использованным в много равочих частот применений где более высоких ограничивать пользу обычных материалов монтажной платы.



Коэффициент температуры диэлектрической константы будет среди самая низкая любого материала монтажной платы, и диэлектрическая константа стабилизирована над широким диапазоном изменения частот. Коэффициент материала RO4350B термальный расширения (CTE) снабжает несколько ключевых выгод дизайнеры PCB. Коэффициент расширения RO4350B подобен этой из меди которая позволяет материалу показать превосходную сохранность формы, свойства необходим для смешанных диэлектрических разнослоистых конструкций доск. Низкая Z-ось CTE RO4350B обеспечивает надежное покрытое качество через-отверстия, даже в строгих применениях термального удара. Материал RO4350B имеет Tg >280C поэтому свои характеристики расширения остаются стабилизированными над всем рядом PCB обрабатывая температуры.



Параметры типа PCB 0.3mm RO4350B

РАЗМЕР PCB 30 x 80mm=1up
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um (
RO4350B 0.254mm
медь ------- 35um (1oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: N/A
Минимальные/максимальные отверстия: N/A
Количество различных отверстий: N/A
Количество буровых скважин: 0
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO4350B Tg280℃, er<3>
Окончательная фольга внешняя: 1,5 oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 0,3 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения, 16%
Припаяйте маску для того чтобы примениться к: N/A
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания N/A
Цвет компонентного сказания N/A
Имя или логотип изготовителя: N/A
ЧЕРЕЗ НЕТ
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Типичные применения следующим образом:

Автомобильные радиолокатор и датчики

Клетчатые антенны базовой станции

Сразу спутники передачи

Малошумный блок

Усилители силы

RFID



Высокочастотный двойник PCB Rogers 10mil 0.254mm RO4350B встал на сторону PCB RF 0



Значение RO4350B типичное
Свойство RO4350B Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign 3,66 Z   8 до 40 GHz Метод длины дифференциального участка
Диссипация Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Термальный коэффициент ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Резистивность тома 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 5,7 x109   COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Растяжимый модуль 16 767 (2 432)
14 153 (2 053)
X
Y
MPa (ksi) RT ASTM D 638
Прочность на растяжение 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Flexural прочность 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Сохранность формы <0> X, Y mm/m
(mil/дюйм)
после etch+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Термальная проводимость 0,69   W/M/oK 80℃ ASTM C518
Абсорбция влаги 0,06   % 48hours погружение 0,060"
температура 50℃ образца
ASTM D 570
Плотность 1,86   gm/cm3 23℃ ASTM D 792
Медная корка Stength 0,88
(5,0)
  N/mm
(pli)
после поплавка припоя 1 oz.
Фольга EDC
IPC-TM-650 2.4.8
Воспламеняемость (3) V-0       UL 94
Неэтилированный процесс совместимый Да
