Монтажная плата микроволны доски PCB двойного слоя поверхности 0.9mm TLF-35 OSP

TLF-35 OSP Surface 0.9mm Double Layer PCB Board Microwave Circuit Board

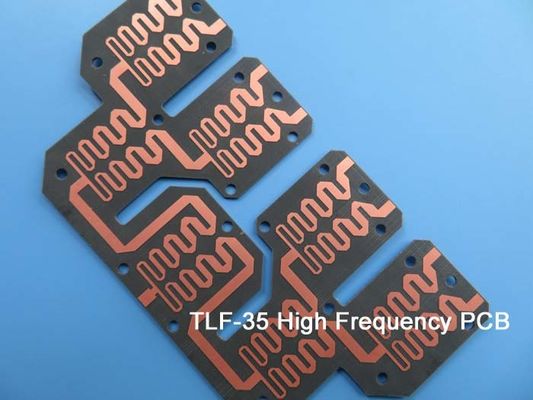

TLF-35 OSP Surface 0.9mm Double Layer PCB Board Microwave Circuit Board TLF-35 OSP Surface 0.9mm Double Layer PCB Board Microwave Circuit Board

Большие изображения :  Монтажная плата микроволны доски PCB двойного слоя поверхности 0.9mm TLF-35 OSP

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-033.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: TLF-35 Отсчет слоя: 2 слоя
Толщина PCB: 0.9mm Размер PCB: 90 x 79mm=1PCS
Медный вес: 1oZ Поверхностный финиш: OSP
Высокий свет:

Доска PCB двойного слоя OSP поверхностная

,

доска PCB двойного слоя 0.9mm

,

монтажная плата микроволны 0.9mm



ТаконикПечатная плата для микроволновых печей Сделано наTLF-35 30 мил 0,762 ммс ОСПдля размера эффективной антенны

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



TLF-35A — еще один тип недорогого радиочастотного материала.Это лучший выбор для недорогих коммерческих микроволновых и радиочастотных приложений с большими объемами.TLF-35A имеет превосходную прочность на отрыв для меди весом 1/2 унции и 1 унции (даже по сравнению со стандартными эпоксидными материалами), что является важным аспектом, когда требуется доработка.



Сверхнизкая скорость поглощения влаги и низкий коэффициент рассеяния TLF-35A сводят к минимуму фазовый сдвиг с частотой.TLF-35A имеет стабильные размеры благодаря использованию в его конструкции тканых материалов.Базовые материалы TLF-35A демонстрируют горючесть V-0 и проходят испытания в соответствии с IPC-TM-650.



Технический паспорт Taconic TLF-35

TLF-35-xxxx-A ТИПИЧНЫЕ ЗНАЧЕНИЯ
Свойство Метод испытания Единицы Ценить Единицы Ценить
Диэлектрическая проницаемость на частоте 1,9 ГГц IPC-TM 650 2.5.5.5.1 Мод   3,50±0,05   3,50±0,05
Коэффициент рассеяния на частоте 1,9 ГГц IPC-TM 650 2.5.5.5.1 Мод   0,0016   0,0016
Коэффициент рассеяния на частоте 10 ГГц IPC-TM 650 2.5.5.5.1 Мод   0,0022   0,0022
Впитывание воды МПК-ТМ 650 2.6.2.1 % 0,03 % 0,03
Прочность на отрыв (1 унция меди) МПК-ТМ 650 2.4.8 Фунты/линейный дюйм 10 М-м-м 1,8
Объемное сопротивление МПК-ТМ 650 2.5.17.1 МОм.см 2,0 х 109 МОм.см 2,0 х 109
Удельное поверхностное сопротивление МПК-ТМ 650 2.5.17.1 Мом 3,0 х 108 Мом 3,0 х 108
Прочность на изгиб в продольном направлении ИПК-ТМ 650 2.4.4 пси 13000 М-м-м2 90
Прочность на изгиб в поперечном направлении ИПК-ТМ 650 2.4.4 пси 13000 М-м-м2 90
Теплопроводность МПК-ТМ 650 2.4.50 Вт/м/К 0,37 Вт/м/К 0,37
ху КТР(50-150℃) МПК-ТМ 650 2.4.41 частей на миллион/ 9-12 частей на миллион/ 9-12
z КТР(50-150℃) МПК-ТМ 650 2.4.41 частей на миллион/ 80 частей на миллион/ 80
Воспламеняемость УЛ-94   В-0   В-0




TFL-35A имеет низкую диэлектрическую проницаемость 3,5 ± 0,05, низкий коэффициент рассеяния 0,002.



Преимущества платы TLF-35:

  1. Печатные платы TLF-35 являются экономичным вариантом для многих приложений.
  2. Эти доски обладают отличной прочностью на отрыв, что обеспечивает их надежность с течением времени.
  3. Благодаря исключительно низкому коэффициенту рассеяния (DF) печатные платы TLF-35 могут обеспечить надежную целостность сигнала на высоких частотах.
  4. Печатные платы TLF-35 имеют низкое влагопоглощение, что помогает предотвратить повреждение от факторов окружающей среды.
  5. Эти платы обладают очень высокой термической надежностью, что делает их идеальным выбором для приложений, требующих работы при высоких температурах.

Применение печатной платы TLF-35:

  • Печатные платы TLF-35 обычно используются в повторителях, где они могут обеспечить надежное усиление и передачу сигнала.
  • Эти платы также хорошо подходят для использования в пассивных компонентах, таких как фильтры и аттенюаторы.
  • Печатные платы TLF-35 используются в медицинских сканерах, где их высокая тепловая надежность и низкое поглощение влаги делают их идеальным выбором для использования в клинических условиях.

Технические характеристики печатной платы

РАЗМЕР ПХД 90 х 79 мм = 1 шт.
ТИП ПЛАТЫ Двухсторонняя печатная плата
Количество слоев 2 слоя
Компоненты для поверхностного монтажа ДА
Компоненты сквозного отверстия НЕТ
НАКЛАДКА СЛОЯ медь ------- 35 мкм (1 унция) + пластина ВЕРХНИЙ слой
ТЛФ-35 0,762 мм
медь ------- 35 мкм (1 унция) + пластина BOT Layer
ТЕХНОЛОГИИ
Минимум трассировки и пространства: 6 мил / 6 мил
Минимальные / максимальные отверстия: 0,4 мм/2,2 мм
Количество различных отверстий: 0
Количество отверстий: 0
Количество фрезерованных пазов: 0
Количество внутренних вырезов: 0
Контроль импеданса: нет
Количество золотых пальцев: 0
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола: ТЛФ-35 0,762 мм
Окончательная внешняя фольга: 1,5 унции
Окончательная внутренняя фольга: Н/Д
Окончательная высота печатной платы: 0,9 мм
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности ОСП
Паяльная маска применяется к: НЕТ
Цвет паяльной маски: Н/Д
Тип паяльной маски: Н/Д
КОНТУР/РЕЗКА Маршрутизация
МАРКИРОВКА
Сторона легенды компонента Н/Д
Цвет легенды компонента Н/Д
Название производителя или логотип: На доске отмечен проводник и ножки FREE AREA
С ПОМОЩЬЮ Н/Д
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ Сертификат UL 94-V0 МИН.
ДОПУСК РАЗМЕРА
Габаритный размер: 0,0059 дюйма
Покрытие платы: 0,0029 дюйма
Допуск сверла: 0,002 дюйма
ТЕСТ 100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ Во всем мире, глобально.
