Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | RO4350B+FR-4 | Отсчет слоя: | 10 слоев |
|---|---|---|---|
| Толщина PCB: | 1.7mm | Размер PCB: | 210 x 85mm=1PCS |
| Маска припоя: | Красный | Silkscreen: | Белый |
| Медный вес: | Наружный слой 18 слоя 35 um/внутренний um | Поверхностный финиш: | Золото погружения |
| Высокий свет: | 10 доска PCB слоя HDI,доска PCB 1.7mm HDI,1.7mm PCB 10 слоев |
||

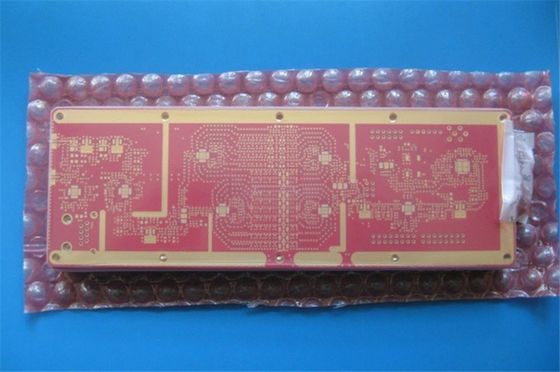

Гибридный 10-Layer PCB PCB Rogers RO4350 6.6mil+FR4 гибридный с красными маской припоя и золотом погружения
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Сегодня мы говорим о типе PCB 10 слоев гибридного построили на RO4350B и FR-4. Эта доска использована для высоких применений увеличения.

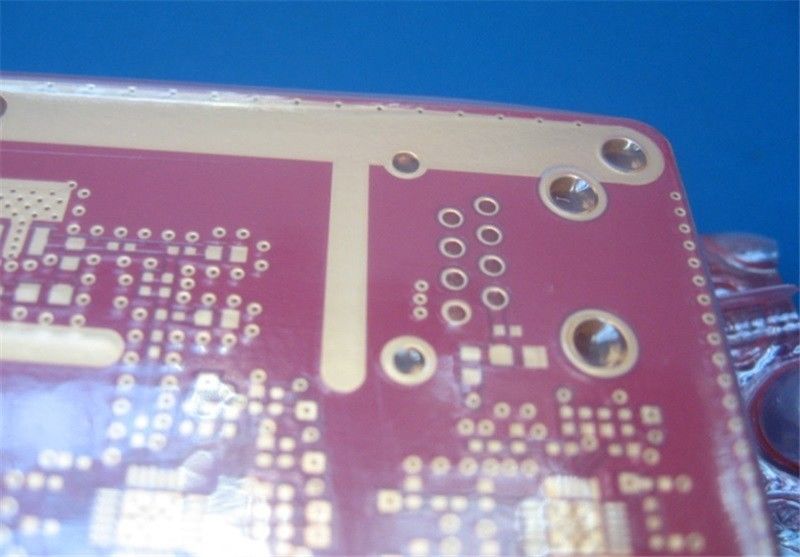

Доска фактически проста, потому что там только через соединенные отверстия каждому слою. Законченная высота 1.7mm толщиной. Пусковые площадки и отверстия покрытое золото погружения, поверхность с красной маской припоя. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 доск упакованы для пересылки.
Применения
Усилитель предусилителя, WiFi, ретрансляционные станции и приемопередатчик etc RF.
Наши преимущества
1) Помогите вам фокус на ваших правомочностях ядра на научных исследованиях и разработки, продажах и маркетинге;
2) квадратная возможность месяца метра 30000;
3) Встрече вашего PCB от прототипа к массовому производству;
4) Быстрая и своевременная доставка;
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL аттестовало фабрику.
Параметр и технические спецификации
| РАЗМЕР PCB | 210 x 85mm=1PCS |
| ТИП ДОСКИ | |
| Количество слоев | Разнослоистый PCB, PCB 10 слоев |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| STACKUP СЛОЯ | медь ------- слой 35um (1oz) +plate ВЕРХНИЙ |
| Ядр 0.168mm RO4350B | |
| медь ------- 18um (0.5oz) MidLayer 1 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| медь ------- 18um (0.5oz) MidLayer 2 | |
| Ядр 0.168mm RO4350B | |
| медь ------- 18um (0.5oz) MidLayer 3 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| медь ------- 18um (0.5oz) MidLayer 4 | |
| Ядр 0.168mm RO4350B | |
| медь ------- 18um (0.5oz) MidLayer 5 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| медь ------- 18um (0.5oz) MidLayer 6 | |
| Ядр 0.168mm RO4350B | |
| медь ------- 18um (0.5oz) MidLayer 7 | |
| FR-4 pregpreg 0.1mm | |
| медь ------- 18um (1oz) MidLayer 8 | |
| FR-4 ядр 0.1mm | |
| медь ------- слой СРЕДСТВА 35um (1oz) +plate | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | 5.9mil/5.9mil |
| Минимальные/максимальные отверстия: | 0.3mm/3.8mm |
| Количество различных отверстий: | 16 |
| Количество буровых скважин: | 11385 |
| Количество филированных слотов: | 0 |
| Количество внутренних вырезов: | 0 |
| Управление импеданса | нет |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | RO4350B, RO4450B смешало с FR-4 TG>135 |
| Окончательная фольга внешняя: | 1.5oz |
| Окончательная фольга внутренняя: | 0.5oz |
| Окончательная высота PCB: | 1.7mm ±0.17 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Золото погружения (никель 17,7%) 2µ» над 100µ» |
| Припаяйте маску для того чтобы примениться к: | Верхний и нижний, минимум 12micon. |
| Цвет маски припоя: | Красный |
| Тип маски припоя: | LPSM |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | ВЕРХНИЙ и нижний. |
| Цвет компонентного сказания | Белизна, S-380W, Taiyo поставила. |
| Имя или логотип изготовителя: | Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), через палаточное. |
| ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" (0.15mm) |
| Плакировка доски: | 0,0030" (0.076mm) |
| Допуск сверла: | 0,002" (0.05mm) |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Наши возможности 2020 монтажных плат схемы возбуждения
Слепые vias, похороненные vias
PCB гибкого трубопровода
Тяжелые медные доски 12oz
Высокий Tg, высокий материал CTI
Гибридное FR-4 и высокочастотный материал
Импеданс контролировал PCB
Класс 2 IPC, класс 3 IPC
Неэтилированный PCB (RoHS уступчивое)
Разнослоистое PCBs к доскам слоев меди 32+
PCB ядра металла (MCPCB)
Материалы PCB – FR-4, Polyimide,
Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,
PTFE F4B DK2.2, DK2.65 etc…
Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc…
Изготовитель PCB RoHS уступчивый
Твердый PCB гибкого трубопровода
Через-отверстие, BGA, палец золота, купол края
Через-в-пусковая площадка, заполненные vias
Материалы PCB
FR-4, Polyimide,
Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,
PTFE F4B DK2.2, DK2.65 etc…
Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc…
