Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Облегченная сплетенная стеклоткань | Отсчет слоя: | 1 слой, 2 слоя, 4 слоя. |
|---|---|---|---|
| Толщина PCB: | 0.2mm, 0.3mm, 0.6mm, 0.8mm, 1.6mm | Размер PCB: | ≤400mm x 500mm |
| Медный вес: | 0,5 унции, 1 унция, 2 унции | Поверхностный финиш: | Обнаженная медь, HASL, ENIG, олово etc погружения. |
| Высокий свет: | Taconic высокочастотный PCB,Облегченный сплетенный PCB стеклоткани Taconic,PCB покрытия TLY-3FF высокочастотный |
||

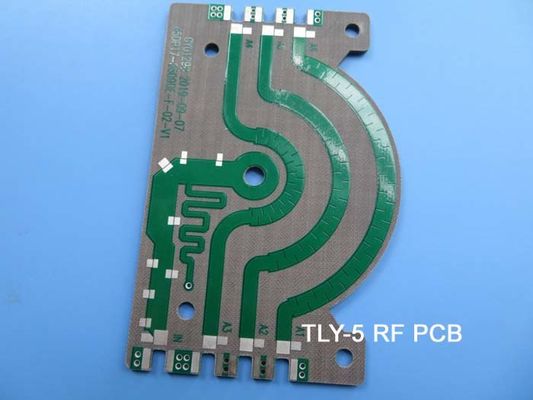

Taconic PCB TLY высокочастотный с покрытием TLY-5, TLY-5-L, TLY-3, TLY-3FF с HASL, золотом погружения, OSP и оловом
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Привет всем,
Сегодня, мы говорим о высокочастотном PCB построенном на материале TLY.
Ламинаты TLY изготовлены с очень облегченной сплетенной стеклотканью, которые от Taconic Компании. Они габаритно стабилизированы чем прерванное волокно усилило смеси PTFE. В виду того что они более механически стабилизированы, соответствующее для высокообъемного производства.
Низкий коэффициент энергопотерь включает успешное раскрытие для автомобильных применений радиолокатора конструированных на 77 GHz так же, как других антеннах в частотах волны миллиметра.
Мы извлекаем пользу из своих следующих преимуществ:
1. Габаритно стабилизированный:
Высокообъемное изготовление будет возможным.
2. Самый низкий DF
В низком ряде диэлектрического постоянного, коэффициент энергопотерь составляет около 0,0009 на 10 GHz.
3. Абсорбция низкой влаги
Оно может работать в строгой окружающей среде.
4. Высокая медная прочность корки
Оно высокие до 2,32, габаритно стабилизированный.
5. Равномерный и последовательный DK
Для большинств толщин, диэлектрическую константу можно определить везде внутри этот ряд с допуском +/--0,02
Типичные применения включают:
Клетчатые сообщения
Усилители силы, фильтры, муфты
Воздушно-космическое пространство, авионика
Фазированный - антенны массива
6 членов в семье TLY. Мы имеем запас для TLY-5. Другие куплены согласно требованию к клиентов.
| Возможность PCB | |
| Материал PCB: | Облегченная сплетенная стеклоткань |
| Семья TLY (диэлектрический постоянный ±0.02) | TLY-5A (DK=2.17) |
| TLY-5A-L (DK=2.17) | |
| TLY-5 (DK=2.20) | |
| TLY-5-L (DK=2.20) | |
| TLY-3 (DK=2.33) | |
| TLY-3FF (DK=2.33) | |
| Отсчет слоя: | 1 слой, 2 слоя, 4 слоя. |
| Медный вес: | 0.5oz, 1oz, 2oz |
| Толщина PCB: | 0.2mm, 0.3mm, 0.6mm, |
| 0.8mm, 1.6mm | |
| Размер PCB: | ≤400mm x 500mm |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, олово etc погружения. |
Bicheng специализирует в обеспечивать вас с прототипом, небольшими сериями и обслуживанием массового производства.
Если вы имеете любые вопросы, то пожалуйста чувствуйте свободный связаться мы.
Спасибо для вашего чтения.
Приложение: Типичные значения TLY
| ЗНАЧЕНИЯ TLY ТИПИЧНЫЕ | |||||
| Свойство | Метод теста | Блок | Значение | Блок | Значение |
| DK на 10 GHz | IPC-650 2.5.5.5 | 2,2 | 2,2 | ||
| Df на 10 GHz | IPC-650 2.5.5.5 | 0,0009 | 0,0009 | ||
| Абсорбция влаги | IPC-650 2.6.2.1 | % | 0,02 | % | 0,02 |
| Диэлектрическое нервное расстройство | IPC-650 2.5.6 | kV | >45 | kV | >45 |
| Диэлектрическая прочность | ASTM D 149 | V/mil | 2 693 | V/mil | 106 023 |
| Резистивность тома | IPC-650 2.5.17.1 (после повышенного temp.) | Mohms/cm | 1010 | Mohms/cm | 1010 |
| Резистивность тома | IPC-650 2.5.17.1 (после влажности) | Mohms/cm | 1010 | Mohms/cm | 109 |
| Поверхностная резистивность | IPC-650 2.5.17.1 (после повышенного temp.) | Mohms | 108 | Mohms | 108 |
| Поверхностная резистивность | IPC-650 2.5.17.1 (после влажности) | Mohms | 108 | Mohms | 108 |
| Прочность гибкого трубопровода (MD) | IPC-650 2.4.4 | psi | 14 057 | N/mm2 | 96,91 |
| Прочность гибкого трубопровода (CD) | IPC-650 2.4.4 | psi | 12 955 | N/mm2 | 89,32 |
| Корка Stength (медь ½ oz.ed) | IPC-650 2.4.8 | Ibs. /inch | 11 | N/mm | 1,96 |
| Корка Stength (1 медь oz.CL1) | IPC-650 2.4.8 | Ibs. /inch | 16 | N/mm | 2,86 |
| Корка Stength (медь .CV1 1 oz.) | IPC-650 2.4.8 | Ibs. /inch | 17 | N/mm | 3,04 |
| Корка Stength | IPC-650 2.4.8 (после повышенного temp.) | Ibs. /inch | 13 | N/mm | 2,32 |
| Young модуль (MD) | ASTM D 3039/IPC-650 2.4.19 | psi | 1,4 x 106 | N/mm2 | 9,65 x 103 |
| Коэффициент Poisson (MD) | ASTM D 3039/IPC-650 2.4.19 | 0,21 | 0,21 | ||
| Термальная проводимость | ASTM F 433 | W/M*K | 0,22 | W/M*K | 0,22 |
| Сохранность формы (MD, 10mil) | IPC-650 2.4.39 (стресс avg.after bake&thermal) | mils/дюйм | -0,038 | -0,038 | |
| Сохранность формы (CD, 10mil) | IPC-650 2.4.39 (стресс avg.after bake&thermal) | mils/дюйм | -0,031 | -0,031 | |
| Плотность (удельный вес) | ASTM D 792 | g/cm3 | 2,19 | g/cm3 | 2,19 |
| CTE (x ось) (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 26 | ppm/℃ | 26 |
| CTE (Y-osь) (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 15 | ppm/℃ | 15 |
| CTE (ось) z (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 217 | ppm/℃ | 217 |
| Дегазация NASA (% TML) | 0,01 | 0,01 | |||
| Дегазация NASA (% CVCM) | 0,01 | 0,01 | |||
| Дегазация NASA (% WVR) | 0,00 | 0,00 | |||
| Оценка воспламеняемости UL-94 | UL-94 | V-0 | V-0 | ||
