Multi доска IATF16949 PCB слоя HDI похороненная через PCB

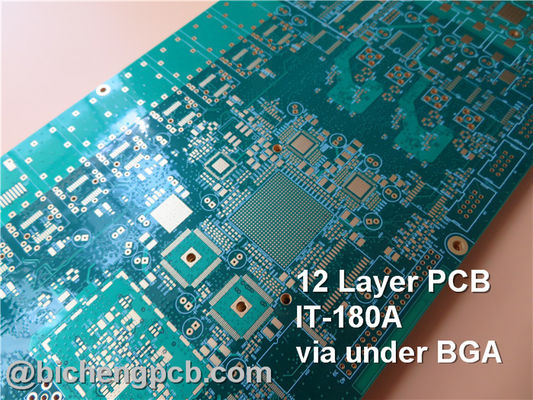

Multi Layer HDI PCB Board IATF16949 buried via PCB
Multi Layer HDI PCB Board IATF16949 buried via PCB

Большие изображения :  Multi доска IATF16949 PCB слоя HDI похороненная через PCB

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-203.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Rogers, FR-4, polyimide, etc Отсчет слоя: Одиночная сторона, двойной слой, разнослоистый, гибридный PCB
Размер PCB: ≤400 мм х 500 мм Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…
Высокий свет:

Multi доска PCB слоя HDI

,

Доска PCB IATF16949 HDI

,

IATF16949 похоронило через PCB



Втшляпа эточерез печатную плату?И его паразитная емкость и паразитная индуктивность

Ярлык#печатная платадизайн,Многослойныйпечатная плата, Плата межсоединений высокой плотности



отверстие для печатной платыс

Переходные отверстия — одна из важных частей многослойной печатной платы, и стоимость сверления обычно составляет от 30% до 40% стоимости изготовления печатной платы.Вкратце, каждое отверстие в печатной плате можно назвать переходным отверстием.С точки зрения функции отверстие

можно разделить на две категории: одна используется в качестве электрического соединения между слоями, другая используется в качестве фиксации или позиционирования устройства.Эти отверстия обычно делятся на три типа, а именно: глухое отверстие (слепое отверстие), скрытое отверстие (заглубленное отверстие) и сквозное отверстие (сквозное отверстие).



1.1 СоставЧАСОлесь

Глухое отверстие расположено на верхней и нижней поверхности печатной платы и имеет определенную глубину для соединения между поверхностной линией и внутренней линией внизу.Глубина отверстия обычно не превышает определенного соотношения (апертуры).Заглубленное отверстие — это соединительное отверстие, расположенное во внутреннем слое печатной платы, которое не выходит на поверхность печатной платы.

Вышеупомянутые два вида отверстий расположены во внутреннем слое печатной платы.Процесс формирования сквозного отверстия используется перед ламинированием, и во время формирования сквозного отверстия может выполняться несколько внутренних слоев внахлест.



Третье называется сквозным отверстием, которое проходит через всю плату.Его можно использовать для внутреннего соединения или в качестве отверстия для установки компонентов.Поскольку сквозное отверстие легче реализовать, а стоимость ниже, оно используется в большинстве печатных плат вместо двух других.Следующие указанные отверстия без специальных указаний считаются сквозными.



С точки зрения конструкции отверстие в основном состоит из двух частей, одна из которых представляет собой среднее отверстие (просверленное отверстие), а другая представляет собой область площадки вокруг отверстия, см. ниже.Размер этих двух частей определяет размер отверстия.Ясно, в

Высокоскоростная конструкция печатной платы с высокой плотностью, дизайнеры всегда хотят, чтобы отверстия были чем меньше, тем лучше, чтобы на плате оставалось больше места для проводки.



Multi доска IATF16949 PCB слоя HDI похороненная через PCB 0



Кроме того, чем меньше отверстие, тем ниже его собственная паразитная емкость и больше подходит для высокоскоростных цепей.Уменьшение размера отверстия приводит к увеличению стоимости, и размер отверстия не может быть уменьшен без ограничений.Он ограничен технологией сверления и гальванизации и так далее.



Чем меньше отверстие, тем больше времени требуется для его сверления и тем легче отклониться от центрального положения;и когда глубина отверстия превышает диаметр отверстия в 6 раз, нельзя гарантировать, что стенка отверстия может быть равномерно покрыта медью.Сейчас, например, нормальная толщина печатной платы (глубина сквозного отверстия) составляет 1,6 мм, поэтому минимальный диаметр отверстия, предусмотренный производителем печатной платы, может достигать только 0,2 мм.



1.2 ПаразитическийСемкостьВИАС

Само переходное отверстие имеет паразитную емкость относительно земли.Если известно, что диаметр изолирующего отверстия на заземляющем слое D2, диаметр контактной площадки D1, толщина печатной платы T, диэлектрическая проницаемость подложки ε, то величина паразитной емкость через отверстие примерно такова:



C=1,41εTD1/(D2-D1).

Multi доска IATF16949 PCB слоя HDI похороненная через PCB 1



Основной эффект паразитной емкости через отверстие заключается в увеличении времени нарастания сигнала и снижении скорости цепи.Например, печатная плата толщиной 50 мил, если вы используете переходное отверстие с внутренним диаметром 10 мил и диаметром контактной площадки 20 мил, расстояние между контактной площадкой и заземленной медной областью 32 мил, то мы можем приблизительно получить паразитную емкость переходного отверстия по приведенному выше формула: C=1,41x4,4x0,050x0,020/(0,032-0,020)=0,517 пФ.Переменная величина этой части емкости, обусловленная временем нарастания, составляет: T10-90=2,2 C (Z0/2)=2,2x0,517x(55/2)=31,28 пс.

Multi доска IATF16949 PCB слоя HDI похороненная через PCB 2



Из этих значений видно, что, хотя польза возрастающей задержки, вызванной паразитной емкостью одного переходного отверстия, неочевидна, разработчик должен учитывать это, если между слоями используется несколько переходных отверстий.



Multi доска IATF16949 PCB слоя HDI похороненная через PCB 3



Multi доска IATF16949 PCB слоя HDI похороненная через PCB 4



1.3 ПаразитическийяиндуктивностьВИАС

Помимо паразитной емкости, в переходных отверстиях одновременно присутствует паразитная индуктивность.В конструкции высокоскоростной цифровой схемы вред, причиняемый паразитной индуктивностью через отверстие, часто больше, чем паразитная емкость.Его паразитная последовательная индуктивность ослабляет вклад шунтирующей емкости и ослабляет полезность фильтрации всей системы электропитания.Мы можем использовать следующую формулу, чтобы просто вычислить приблизительную паразитную индуктивность переходного отверстия:



L=5,08 ч[ln(4 ч/д) +1].

Multi доска IATF16949 PCB слоя HDI похороненная через PCB 5



Где L относится к индуктивности переходного отверстия, h длина переходного отверстия, d диаметр переходного отверстия.Из формулы видно, что диаметр переходного отверстия мало влияет на индуктивность, но наибольшее влияние на индуктивность оказывает длина переходного отверстия.Продолжая использовать приведенный выше пример, можно рассчитать, что индуктивность переходного отверстия составляет: L=5,08 x 0,050[ln (4x0,050/0,010)1]=1,015 нГн.Когда время нарастания сигнала составляет 1 нс, эквивалентный импеданс равен: XL=πL/T10-90=3,19 Ом.Такой импеданс нельзя не учитывать при прохождении тока высокой частоты.В частности, байпасная емкость должна проходить через два переходных отверстия при соединении слоя питания и слоя заземления, чтобы паразитная индуктивность переходных отверстий увеличивалась экспоненциально.



Multi доска IATF16949 PCB слоя HDI похороненная через PCB 6



Multi доска IATF16949 PCB слоя HDI похороненная через PCB 7



1.4 Конструкция переходного отверстия в высокоскоростной печатной плате

Из приведенного выше анализа паразитных характеристик переходных отверстий мы можем видеть, что при проектировании высокоскоростных печатных плат кажущиеся простыми переходные отверстия часто приносят большие негативные последствия для конструкции схемы.Для того, чтобы уменьшить неблагоприятное влияние паразитного эффекта от переходного отверстия, мы можем попробовать сделать это в конструкции следующим образом:



1) Учитывая стоимость и качество сигнала, выбрать разумный размер для уаз.Например, конструкция печатной платы модуля памяти с 6-10 слоями, 10/20 мил (сверлильная площадка) лучше;для некоторых плат небольшого размера с высокой плотностью вы также можете попробовать использовать переходные отверстия 8/18 мил.В настоящее время, поскольку при изготовлении используются станки лазерного сверления, по техническим условиям возможно использование отверстий меньшего размера.Для переходного отверстия питания или заземляющего провода можно рассмотреть больший размер для уменьшения импеданса.



2)Из двух приведенных выше формул можно сделать вывод, что использование более тонкой пластины печатной платы выгодно для уменьшения двух паразитных параметров переходного отверстия.



3)Сигнальные линии на плате по возможности не меняют слой, то есть старайтесь не использовать лишние переходные отверстия.



4) Штырек питания и заземления нужно просверлить на плате рядом, чем короче вывод между переходным отверстием и штырем, тем лучше, т.к. они приведут к увеличению индуктивности.В то же время подводящие провода питания и заземления должны быть максимально толстыми, чтобы уменьшить импеданс.



5) Разместите несколько переходных отверстий заземления рядом с переходными отверстиями области переключения сигнального слоя, чтобы обеспечить ближайшую петлю для сигнала.На печатной плате можно разместить даже большое количество избыточных переходных отверстий заземления.Конечно, дизайн также должен быть гибким.Обсуждаемая ранее модель переходных отверстий состоит в том, что каждый слой имеет контактные площадки, и иногда мы можем уменьшить размер или даже удалить контактные площадки некоторых слоев.Особенно в случае высокой плотности областей переходных отверстий это может привести к образованию прерывистой щели в медном слое с разделительной петлей.Чтобы решить эту проблему, помимо перемещения положения переходного отверстия, мы также можем рассмотреть возможность уменьшения размера контактной площадки медного слоя.
