Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Polyimide | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина PCB: | 0.1mm | Coverlay: | Желтый цвет |
| Silkscreen: | Белый | Медный вес: | 1oz |
| Поверхностный финиш: | Золото погружения |

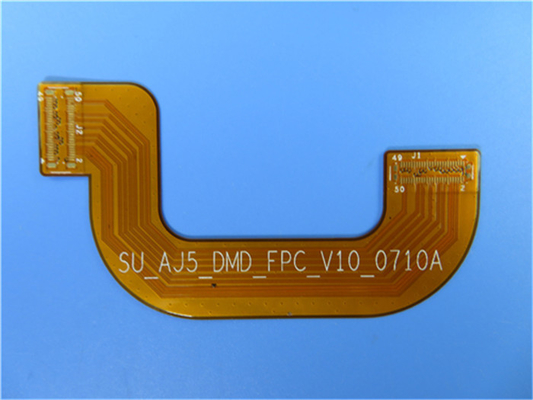

Гибкий PCB с гибким трубопроводом укрепления нержавеющей стали с шиммой нержавеющей стали
(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения ракеты -носителя Wifi. Цепь 2 слоев гибкая на 0.25mm толщиной. Низкопробный ламинат от Shengyi, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Нержавеющая сталь по мере того как укрепление приложено на 2 концах.
Параметр и технические спецификации
| Размер гибкого PCB | 20,80 x 80.17mm |
| Количество слоев | 2 |
| Тип доски | Гибкий PCB |
| Толщина доски | 0.25mm |
| Материал доски | Polyimde 50µm |
| Поставщик доски материальный | ITEQ |
| Значение Tg материала доски | 60℃ |
| Толщина Cu PTH | µm ≥20 |
| Внутренние thicknes Cu Iayer | N/A |
| Поверхностная толщина Cu | µm 35 |
| Цвет Coverlay | Желтый цвет |
| Номер Coverlay | 2 |
| Толщина Coverlay | µm 25 |
| Материал укрепления | Нержавеющая сталь |
| Толщина укрепления | 0.3mm |
| Тип чернил Silkscreen | IJR-4000 MW300 |
| Поставщик Silkscreen | TAIYO |
| Цвет Silkscreen | Белый |
| Номер Silkscreen | 1 |
| Слезать тест Coverlay | Отсутствие peelable |
| Прилипание сказания | 3M 90℃ отсутствие шелушения после теста MIN. 3 раза |
| Поверхностный финиш | Золото погружения |
| Толщина никеля/золота | Au: 0.03µm (MIN.); Ni 2-4µm |
| RoHS требовало | Да |
| Famability | 94-V0 |
| Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция | Тест пропуска 100% электрический |
| Workmanship | Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Припаянный конец может быть всеми
Низкая цена
Непрерывность обработки
Конкурентоспособная цена
Высокая технология
Применения
Прокладка лампы игрушки, доска промышленного дистанционного управления касания контроля мягкая, доска гибкого трубопровода датчика автомобиля
Укрепление
В много применений где припаянные компоненты, гибкие доски требуют внешних укреплений (укрепления, также известного как усиливая доска) для внешней поддержки. Материалы укрепления PI или полиэстровая пленка, стекло - волокно, материалы полимера, стальная фольга, алюминиевая шимма и так далее.
(1) PI или полиэстер
PI и полиэстровые пленки обыкновенно используемые материалы укрепления для гибкой монтажной платы. Обыкновенно используемую толщину 125μm (5mil), некоторая твердость можно получить.
(2) стеклянного волокна
Стеклянные волокна (как FR-4), которые также обыкновенно использовали материалы для укреплений. Укрепление стекла волокна имеет более высокую твердость чем это из PI или полиэстера, использованный где требования проводки выше. Ряд толщины типично 125μm (5mil) до 3.175mm (125mils). Однако, своя обработка относительно трудна чем PI, и не может быть материалом положения для фабрик некоторого FPC.
полимер (3)
Полимер, как пластмасса, etc. также использован как укрепления.
Своя абсорбция воды низка, с высоким давлением и высокотемпературным сопротивлением.
(4) стальная фольга, алюминиевая шимма
Твердость поддержки стальной фольги, алюминиевая шимма высока, жара можно также рассеять. Твердость или тепловыделение в дизайне главная забота.
Больше дисплеев укрепления нержавеющей стали
