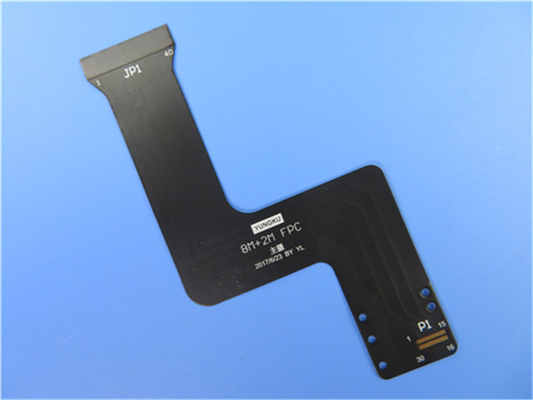

Гибкий напечатанный PCB цепи (FPC) гибкий на Polyimide с черной маской припоя

Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask
Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask

Большие изображения :  Гибкий напечатанный PCB цепи (FPC) гибкий на Polyimide с черной маской припоя

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-256.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Polyimide Отсчет слоя: 4 слоя
Толщина PCB: 0.3mm Размер PCB: 70,18 x 40.28mm
Coverlay: Черный Silkscreen: Белый
Медный вес: 1oz Поверхностный финиш: Золото погружения

Гибкий напечатанный PCB цепи (FPC) гибкий на Polyimide с черной маской припоя

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения PLC программируя его 4 слоя FPC на 0.3mm толстом. Низкопробный ламинат от Shengyi. Он изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.

Параметр и технические спецификации

Размер гибкого PCB 70,18 x 40.28mm
Количество слоев 4
Тип доски Гибкий PCB
Толщина доски 0.30mm
Материал доски Polyimide 25µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60℃
Толщина Cu PTH µm ≥20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu µm 35
Цвет Coverlay Черный
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления Polyimide
Толщина укрепления 0.2mm
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 3M 90℃ отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

Гибкий напечатанный PCB цепи (FPC) гибкий на Polyimide с черной маской припоя 0

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Фокус на низком уровне к среднему объему продукции

Сделайте доставку в срок. Мы держим тариф на-врем-доставки более сильно чем 98%.

Применения

Кнопочная панель FPC, FFC для промышленной аппаратуры регулирования, консоли игры потребителя

Covercoat/маска припоя

Маска припоя в гибком PCB отличает твердая доска, это обычно фильм polyimide покрытый на одной стороне с полу-лечить и не-потрепанный прилипатель, мы вызываем его covercoat в гибкой цепи. Она прокатана к гибкой цепи под жарой и давлением, так, что медная картина полно будет помещена за исключением пусковых площадок припоя которые подвергаются действию через отверстия доступа в covercoat.

Лист продукции covercoat должен быть отрезанные немножко небольшими чем гибкий лист продукции цепи для избежания преждевременного запечатывания края, которое смогло поглотить воздушные пузыри в пакете.

Лист продукции для covercoat обеспечен с оборудуя отверстиями в близком регистре с оборудуя отверстиями в листе продукции для гибкой цепи. Отверстия доступа обычно просверлены, но в случае высокообъемной продукции, пробивать более рентабелен.

В принципе, выполнен сверлить covercoat тем же самым способом, что сверля твердые доски, т.е., несколько листов covercoat штабелированы, или 5 вверх или 10 вверх. Сверля параметры, однако, несколько различны, из-за материала polyimide и отсутствия медной фольги, которое в противном случае смогло извлечь некоторую из жары из будучи просверленным отверстий.

Когда сверля/пробивая большие продукция covercoat листы, его необходима для того чтобы возмещать потерю габаритные изменения гибкого листа продукции цепи, который смогите составлять как очень как 0,2%.

Больше дисплеев черных гибких цепей

Гибкий напечатанный PCB цепи (FPC) гибкий на Polyimide с черной маской припоя 1

Гибкий напечатанный PCB цепи (FPC) гибкий на Polyimide с черной маской припоя 2

Гибкий напечатанный PCB цепи (FPC) гибкий на Polyimide с черной маской припоя 3
