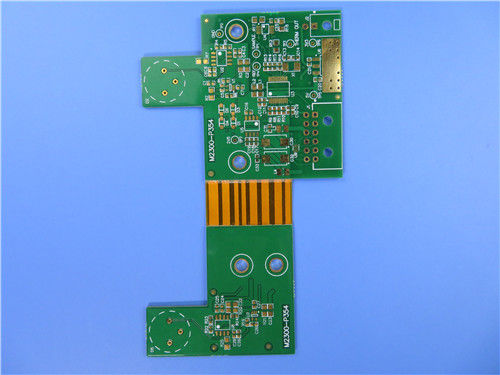

4 PCB слоя 1.6mm твердый гибкий для портативных звуковых систем

4 Layer 1.6mm Rigid Flexible PCB For Portable Sound Systems
4 Layer 1.6mm Rigid Flexible PCB For Portable Sound Systems 4 Layer 1.6mm Rigid Flexible PCB For Portable Sound Systems 4 Layer 1.6mm Rigid Flexible PCB For Portable Sound Systems 4 Layer 1.6mm Rigid Flexible PCB For Portable Sound Systems 4 Layer 1.6mm Rigid Flexible PCB For Portable Sound Systems 4 Layer 1.6mm Rigid Flexible PCB For Portable Sound Systems

Большие изображения :  4 PCB слоя 1.6mm твердый гибкий для портативных звуковых систем

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-269.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: FR-4 1.6mm/Polyimide 25µm Отсчет слоя: 4 слоя
Толщина Пкб: 1.6мм Размер PCB: 60,22 x 132.27mm
Coverlay: Желтое Coverlayer/зеленая маска припоя Silkscreen: белый
Медный вес: 1ОЗ Поверхностный финиш: Золото погружения
Высокий свет:

PCB звуковых систем твердый гибкий

,

ПКБ 1.6мм твердый гибкий

,

4 слоя PCB 1

PCB 4 слоев Гибк-твердый построил на 1.6mm FR4 и Polyimide 0.2mm с золотом погружения и зеленой маске припоя для аппаратуры

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип твердого PCB гибкого трубопровода для применения портативных звуковых систем. PCB 4 слоев с гибкой частью в середине. Низкопробный ламинат от Shengyi, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber.

Параметр и технические спецификации

Размер гибкого PCB 60,22 x 132.27mm
Количество слоев 4
Тип доски PCB Тверд-гибкого трубопровода
Толщина доски 1.6mm
Материал доски FR-4 1.6mm/Polyimide 25µm
Поставщик доски материальный Shengyi
Значение Tg материала доски 60℃
Толщина Cu PTH µm ≥20
Внутренние thicknes Cu Iayer µm 35
Поверхностная толщина Cu µm 35
Цвет Coverlay Желтое Coverlayer/зеленая маска припоя
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления нет
Толщина укрепления N/A
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 2
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 3M 90℃ отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

4 PCB слоя 1.6mm твердый гибкий для портативных звуковых систем 0

4 PCB слоя 1.6mm твердый гибкий для портативных звуковых систем 1

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Профессиональные и опытные инженеры

Проектирование предотвращает проблемы от происходить в подготовке производства.

Применения

Приборный щиток, доска гибкого трубопровода камеры мобильного телефона, доска антенны планшета мягкая

Краткое введение FPC

Гибкая плата с печатным монтажом (FPC) названа «мягкая доска». В индустрии, FPC плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом polyimide или полиэстровая пленка), который имеет много преимуществ что твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, обветренный, сложенный. Том электронных продуктов может значительно быть уменьшен путем использование FPC, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, FPC широко было использовано в космическом, войсках, мобильной телефонной связи, ноутбуке, периферийных устройствах компьютера, PDA, цифровой фотокамере и других полях или продуктах.

FPC также имеет преимущества хорошего тепловыделения, solderability, легкой установки и низкой цены.

Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат polyimide одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с покрывая фильмом который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.

Функцию гибкой монтажной платы можно разделить в 4 вида, а именно, водит линию, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, etc.

4 PCB слоя 1.6mm твердый гибкий для портативных звуковых систем 24 PCB слоя 1.6mm твердый гибкий для портативных звуковых систем 3
