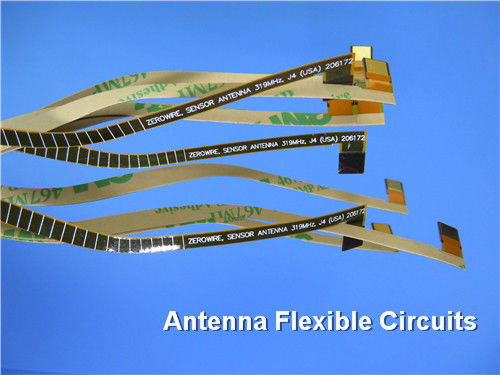

Доска PCB Polyimide 0.5mil гибкая с желтым Coverlay

Загадочные рассказы гибкой напечатанной цепи

В дизайне доски FPC, тип и структура материала очень важны. Он главным образом определяет гибкость, электрические характеристики и другие механические свойства, etc. который играет важную роль в цене гибкой доски. Мы должны определить все материалы в чертежах дизайна. Для лучшего объяснения, предложены, что использует взаимн секционную схематическую диаграмму для того чтобы выразить слоистую структуру.

Гибкие носящие значок полицейского dielectrics и фильм dielectrics с прилипателем которому пользам фабрики FPC будут соответствовать регулировкам IPC-MF-150, IPC-FC-231 и IPC-FC-232 или IPC-FC-241 и IPC-FC- 232. Эти нормы IPC классифицируют все материалы согласно их естественным характеристикам. Следующие пункты должны быть рассмотрены, что выбрали соответствующий материал от различных материалов:

1. Свойства влаги чувствительные

2. Пламя - retardant свойства

3. Электрические свойства

4. Механические свойства

5. Термальные характеристики удара

Дизайнеры и фабрики FPC должны выбрать материалы основанные на цене, представлении, и manufacturability.

1. Dielectrics

Основные вещества использовали для FPC различны согласно различным требованиям. Его можно всесторонне рассматривать от аспектов случаев и цен применения, обыкновенно используемого etc. polyimide (polyimide, включая прилипатель и не-прилипатель) и полиэстер.

1,1 Polyimide

Polyimide (PI) наиболее обыкновенно используемый термореактивный изолируя материал в гибкой обработке цепи. Ряд толщины материала вообще µm 12,5 µm (0.5mil) и 125 (5mil). Частично изготовители могут обеспечить толщину 7mil, обыкновенно используемые спецификации 25µm (1mil) и 12.5µm (0.5mil). Фильм Polyimide имеет превосходное свойство гибкости, хорошую сохранность формы, может работать в широком диапазоне температуры. К тому же, это пламя - retardant материал с выдающим проведением сопротивляться сваривая температуру, без любой потери своих электрических свойств под сваривая условием.

1,2 полиэстер

Полиэстер сделан из терефталата полиэтилена (сокращенного ЛЮБИМЦА). Он вообще применяется к гибкой доске с рядом толщины 25μm (1mil) | 125μm (5mil). Он имеет такие же превосходные гибкость и электрические свойства с polyimide. Однако, он немножко более менее габаритн-стабилизирован чем polyimide во время процесса производства. К тому же, свое сопротивление разрыва также хуже, и оно более чувствительно к сваривая температуре.

2. Проводник

Выбор проводниковых материалов для гибкой монтажной платы зависит главным образом от материальных свойств под специфическими условиями применения. Особенно в динамической пользе, гибкая монтажная плата сложена или протягивана постоянн, которая требует тонкого материала с устойчивостью к утомлению. Гибкие проводники монтажной платы обычно медная фольга, сплав и электропроводящие покрытия медного никеля, etc.

2,1 медная фольга

Наиболее обыкновенно используемый и самый экономический проводниковый материал в доске FPC мягкой медная фольга. Медная фольга главным образом разделена в electro-депозированную медную фольгу (медь ED) и свертывать-обожгла медную фольгу (медь РА). Фольга электрической меди сформирована путем гальванизировать. Кристаллическое состояние медных частиц вертикальный столбец, оно легко для того чтобы сформировать вертикальную линию край вытравляя, которая полезна к продукции точной цепи; но по мере того как колоннообразная структура прональна для того чтобы сломать, легко сломать гнуть часто.

Свертывать-обожженная медная фольга большая часть широко использовала медную фольгу в гибком производстве доски. Своя медная кристаллизация частиц в горизонтальной осевой структуре, которая более соответствующая для повторенный гнуть чем медь ED. Но по мере того как поверхность свернутой меди относительно ровна, специальное обращение необходимо на слипчивой стороне.

2,2 другие проводники

В дополнение к медной фольге, другие проводниковые материалы гибких монтажных плат также сплавы медного никеля (как константан) и электропроводящие покрытия. Электропроводящее покрытие вид затира сделанный из проводного прилипателя полимера материала (как серебр, углерод, etc.) смешанного (как смола). Электропроводящее покрытие напечатано на поверхности диэлектрика и после этого покрыто. Например, серебряный затир, если охват изоляции хорош, то своя проводимость также очень хорош. Сравненный с медной фольгой, электропроводящее покрытие имеет более низкое электрическое представление и более высокоимпедансный коэффициент, поэтому не соответствующее быть использованным как проводник в некоторых гибких применениях.

3.Adhesive

Также важно выбрать свойственный прилипатель для того чтобы скрепить проводника и диэлектрика в дизайне гибкой доски. Оно должен обеспечить что никакие слипчивый отказ или чрезмерно слипчивый разливать в обработке FPC. Обыкновенно используемые прилипатели для гибких доск crylic кисловочные (акриловый), доработанная эпоксидная смола, феноловое Butyrals, усиливают прилипатель, давление - чувствительный прилипатель и так далее.

3,1 акриловое и доработанное акриловое

Акриловые прилипатели и доработанные акриловые прилипатели термореактивные материалы. Материальная толщина вообще 12.5μm (0.5mil) до 100μm (4mil), обыкновенно используемое 0.5mil и 1mil. Она широко использована в применениях высокотемпературной гибкости (как требование сварочной операции руководств-олова) не обеспечить никакой слипчивый отказ или blistering в этих применениях. Она также имеет превосходные свойства химической устойчивости которые могут сопротивляться влияниям химикатов и растворителей во время обработки. Не похож на традиционные acrylics, доработанное акриловое имеет некоторые свойства подобные тому из термопластикового материала. Оно использует метод местного бокового соединения для того чтобы улучшить материал. Когда температура больше чем своя температура стеклянного перехода (Tg), прилипатель вставит к медному или диэлектрический. Прилипатель можно re-скрепить как необходимое должное к местной боковой соединяя структуре.

3,2 доработанные прилипатели эпоксидной смолы

Доработанный прилипатель эпоксидной смолы имеет низкий коэффициент теплового расширения, он часто приложен к разнослоистой гибкой доске или доске тверд-гибкого трубопровода. Эпоксидная смола термореактивный материал, в котором добавлены, что улучшают другие полимеры гибкость прилипателя эпоксидной смолы. Доработанный прилипатель эпоксидной смолы имеет превосходное свойство коэффициента расширения цапфы z, высокой силы прилипания, скорости поглощения низкой влаги, и сопротивления к характеристикам химической реакции.

3,3 феноловые прилипатели Butyral

Феноловое Butyrals, как эпоксидные смолы, также имеет термореактивные свойства. К тому же, свои гибкие свойства увеличены, который более соответствующий для динамических гибких применений. Однако, оно не может скрепить диэлектрик polyimide и прилипатель эпоксидной смолы.

3,4 усильте прилипатели

Усильте прилипатели формирует путем впрыскивать смолу в стекле - волокно эпоксидной смолы или polyimide. Оно наиболее обыкновенно использован для выпуска облигаций прослойки разнослоистой доски FPC или тверд-гибкого трубопровода.

Стекло волокна впрыснутое с эпоксидной смолой, также известной как prepreg, его можно использовать как прилипатель или как низкопробный фильм в доске тверд-гибкого трубопровода. Он отличается от доработанное акрилового в котором он значительно улучшает стабильность Z-оси в разнослоистом FPCs из-за своего низкого коэффициента теплового расширения (CTE) и высокой температуры стеклянного перехода (Tg).

Стекло волокна впрыснутое со смолой polyimide более добавочно увеличило стабильность Z-оси металлизированных отверстий доски тверд-гибкого трубопровода. Свои CTE и Tg лучшие чем это впрыснутое с эпоксидной смолой. Но она дороже и имеет более короткий жизненный цикл.

3,5 надавите - чувствительный прилипатель

Давление - чувствительные прилипатели (PSA) могут быть самым легким и самым дешевым прилипателем в обработке FPC. По мере того как свое имя подразумевает, давление - чувствительным прилипателям не нужны особенные процессы слоения и могут быть наклеены к диэлектрической поверхности вручную. Из-за своей чувствительности к температуре и различным химикатам, поэтому ее не смогите быть использовано для того чтобы склеить диэлектрическую и медную фольгу. Поэтому, основная цель давления - чувствительный прилипатель скрепить укрепление или вставить твердую доску к доске гибкого трубопровода.

ламинаты 4.Non-adhesive

С развитием высокой плотности FPC, требования для надежности и сохранность формы также получают более высоко и высокий. Некоторые ведущие материальные поставщики, как Shengyi, etc., обеспечивали ламинаты материальные вызванные не-прилипателя. ламинаты Не-прилипателя разрешили связанные с прилипател вопросы (как оно прональн для того чтобы иметь неровную толщину слипчивых, сверхнормальных прилипателей, etc. в прокатывать) в производственном процессе, и толщина тоньше.

слой 5.Cover

Слой крышки вообще тело слоения диэлектрических фильма и прилипателя, или покрытие гибкого диэлектрика. Фильм или покрытие непроводника можно выборочно приложить к поверхности FPC для того чтобы защитить против загрязнения, влаги, царапин и так далее. Общие защитные слои маска фильма и припоя крышки.

5,1 фильм крышки

Фильм крышки тело слоения диэлектрических фильма и прилипателя. Прилипатель он использует это же как описано выше, с толщиной вообще 25μm. Конечно, также материал фильма крышки не-прилипателя. Диэлектрический фильм это же с диэлектриком основного вещества, там главным образом следующие 2 типа:

A. Polyimide

Ряд толщины диэлектрика вообще 25μm, 50μm | 125μm. Свои характеристики эти же как те описанные в низкопробном диэлектрике, которые главным образом хорошая гибкость, высокотемпературное сопротивление

B. Полиэстер

Ряд толщины диэлектрика вообще 25μm/50μm/75μm. Свои характеристики эти же как те описанные в низкопробном диэлектрике, которые главным образом относительная дешевые, хорошие гибкость и погнутость, пока плохое высокотемпературное сопротивление.

5,2 чернила маски припоя

В некоторых специфических применениях, гибкая монтажная плата может использовать чернила как защита, слой маски припоя изоляции проводника, как раз как обычная твердая доска PCB. Различные цвета чернил, соответствующие для много сред прикладной программы. Например, гибкая доска соединенная с камерой использует излишек бюджетных средств для избежания отражений. К тому же, цену чернил дешева, режим печатания можно использовать для обработки, общей стоимости очень низка. Но своя гибкость хуже чем фильм крышки.

5,3 разница чернил маски фильма и припоя крышки

a. Преимущества фильма крышки: хорошее гнуть представление; более толстая толщина, высокая защита, изолируя прочность.

Недостатки: фильм крышки со слипчивой крышкой разольет вне прилипатели прокатыванный, неподобающий для небольших пусковых площадок. Отверстие окна на пусковой площадке маски припоя вообще использует режимы сверлить; для осуществления прямых углов и квадратного отверстия на пусковой площадке маски припоя, для этого нужно использовать пробивая прессформу или вырезывание лазера, которая более трудна и общая стоимость дороже.

b. Преимущества чернил маски припоя: тонкие толщина, соответствующая для применений тонких и гибких требований; различные цвета; Обработка проста при помощи печатания. Никакая проблема чрезмерного прилипателя, который соответствующий для точной размечая пусковой площадки. Общая стоимость дешева (1/4 из фильма крышки PI или более менее).

Недостатки: изолируя прочность как не высока как фильм крышки PI потому что она относительно тоньше. Гнуть представление плохо, которое вообще чем 10 000 раз, поэтому более менее соответствующее для случаев высоких динамических требований.

Спецификация стандартных Polyimide и прилипателя (Shengyi)

Спецификации	Толщина фильма PI (um)	Слипчивая толщина (um)
SF302C 0515	12,5	15
SF302C 0520	12,5	20
SF302C 0525	12,5	25
SF302C 1025	25	25
SF302C 1030	25	30

6.Stiffener

В много применений где припаянные компоненты, гибкие доски требуют внешних укреплений (укрепления, также известного как усиливая доска) для внешней поддержки. Материалы укрепления PI или полиэстровая пленка, стекло - волокно, материалы полимера, стальная фольга, алюминиевая шимма и так далее.

6,1 PI или полиэстер

PI и полиэстровые пленки обыкновенно используемые материалы укрепления для гибкой монтажной платы. Обыкновенно используемую толщину 125μm (5mil), некоторая твердость можно получить.

6,2 стеклянные волокна

Стеклянные волокна (как FR-4), которые также обыкновенно использовали материалы для укреплений. Укрепление стекла волокна имеет более высокую твердость чем это из PI или полиэстера, использованный где требования проводки выше. Ряд толщины типично 125μm (5mil) до 3.175mm (125mils). Однако, своя обработка относительно трудна чем PI, и не может быть материалом положения для фабрик некоторого FPC.

6,3 полимер

Полимер, как пластмасса, etc. также использован как укрепления.

Своя абсорбция воды низка, с высоким давлением и высокотемпературным сопротивлением.

6,4 стальная фольга, алюминиевая шимма

Твердость поддержки стальной фольги, алюминиевая шимма высока, жара можно также рассеять. Твердость или тепловыделение в дизайне главная забота.
