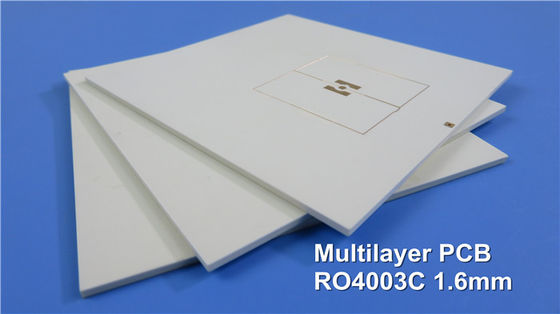

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Hi каждый,

Сегодня, мы идем поговорить около 2 типа PCB частоты коротковолнового диапазона 4 слоев сделали на ядре 16mil RO4003C.

Доска конструирована как структура слоя 4, потому что PCB 4 слоев относительно прост и недорог, который полезен для открытия вверх по новому рынку.

Позвольте нам увидеть стог-вверх сперва.

Просмотр от стога вверх, мы можем увидеть что 1-ый слой к 2-ой слой и 4-ый слой к 3-ий слой ядр 12mil ядра RO4003C и 16mil RO4003C, ядр фиксировало толщину которая очень важна к электрической длине линий RF на монтажной плате, и 2 ядра скреплены путем скреплять фильм - Prepreg.

В настоящее время, 2 типа PP используемых в разнослоистых высокочастотных PCB. Это диэлектрик FR-4 и высокочастотный диэлектрик, как RO4450F, Cuclad 6250, Taconic FastRise-28 (FR-28) etc.

Медный вес на внутреннем слое половинные унции, наружные слои 1 унция. Слепые vias просверлены на обоих ядрах.

2-ая доска смешанный PCB, FR-4 использовано на слое 3 и слой 4, высокочастотный сигнал передает на высокочастотный субстрат: L1 и L2. Согласно фактическим применениям, толщину диэлектрического материала и FR-4 можно отрегулировать.

Применение PCB 16mil RO4003C гибридного широко, как модульные осциллограф, combiner антенны, симметричный усилитель, 4G антенна etc.

Преимущества PCB 16mil RO4003C гибридного показаны что следующим образом:

1) RO4003C показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений.

2) Уменьшению потери сигнала в высокочастотном применении встречает развитие техники связи.

3) Цена уменьшенная сверх стог-поднимает с полностью малопотертым материалом;

Стандартная толщина RO4003C 0,008" (0.203mm), 0,012" (0.305mm), 0,016" (0.406mm), 0,020" (0.508mm), 0,032" (0.813mm) и 0,060" (1.524mm). Этот толщина доступна в доме. Добро пожаловать ваша протекция.
