PCB микроволны PCB DK 4,4 PTFE 6.0mm F4B высокочастотный Taconic

6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB
6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB 6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB

Большие изображения :  PCB микроволны PCB DK 4,4 PTFE 6.0mm F4B высокочастотный Taconic

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-170.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1PCS
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Стеклоткань покрыла PTFE Отсчет слоя: 1 слой, 2 слои и разнослоистого
Толщина PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 31mil (0.787mm), 44mil (1.016mm), 50mil (1.27mm), Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc. Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Поверхностный финиш: Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, etc.
Высокий свет:

Высокочастотный Taconic PCB

,

PCB микроволны PTFE

,

PCB 6.0mm Taconic

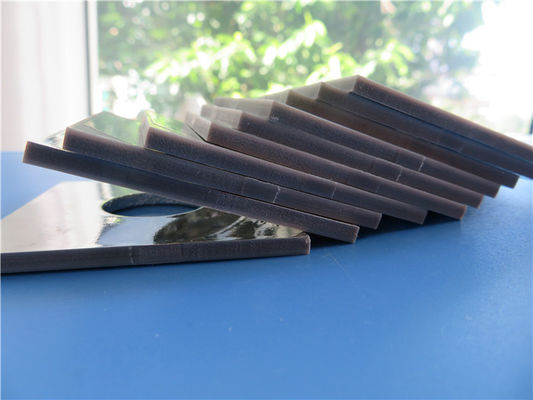

PCB 50mmx микроволны PCB DK 4,4 PTFE 6.0mm F4B высокочастотный размер 50mm с оловом погружения

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Этот продукт (F4BTM-1/2) сделано стекла - ткани волокна, материала завалки порошка nano-степени керамического и смолы PTFE через научную подготовку и строгое подавление процесса. Влияние тепловыделения несколько было улучшено, и коэффициент теплового расширения небольшой. Ряды 2,55 до 10,2 диэлектрического постоянного. Это также тип толстого материала PCB как толстого как 12mm. Здесь типичные свойства F4BTM-1/2 следующим образом.



Типичные свойства (F4BTM-1/2)

Возникновение Оно исполняет с национальными военными стандартными регулировками материалов субстрата напечатанной цепи микроволны
Номер детали. F4BTM-1/2 (255) F4BTM-1/2 (265) F4BTM-1/2 (285) F4BTM-1/2 (294) F4BTM-1/2 (300) F4BTM-1/2 (320)
F4BTM-1/2 (338) F4BTM-1/2 (350) F4BTM-1/2 (400) F4BTM-1/2 (440) F4BTM-1/2 (615) F4BTM-1/2 (1020)
Размер листа (mm) 610 x 460 X 500 600 1220 x 914 1220 x 1000 1500 x 1000
Диэлектрическая толщина (mm) 0,254 ±0.025 0,508 ±0.05 0,762 ±0.05 0,787 ±0.05 1,016 ±0.05 1,27 ±0.05
1,524 ±0.05 2,0 ±0.075 3,0 ±0.09 4,0 ±0.1 5,0 ±0.1 6,0 ±0.12
9,0 ±0.18 10,0 ±0.18 12,0 ±0.2
Прочность отслаивания медной фольги Нормальное состояние ≧18N/cm; Постоянн высокая температура и влажность и 265℃ ±2℃ плавят припой пенясь для 20 секунд, никакой деламинации и слезая прочности ≧15N/cm
Термальный стресс Погружение олова, 260℃ x 10 секунд ≧3 раз, отсутствие деламинации, отсутствие пузыря.
Химические свойства Согласно характеристикам субстрата, ссылка на метод химической коррозии напечатанной цепи обрабатывая цепь, и диэлектрическое представление материала не изменяет, metalliczation отверстия требует обработки или плазмы активации решения nanaphthalene обработка.
Физическое и электрическое представление Свойство Условие испытаний Блок Значение
Плотность Нормальный ³ g/cm 2.1-3.0
Абсорбция воды Погружение в дистиллированной воде 20℃±2℃ на 24 часа % ≦0.05
Температура деятельности Повсюду коробка температуры -50~+260
Коэффициент термальной проводимости   С (m·K) 0.6 - 0,9
Коэффициент теплового расширения -55℃ ~288℃ (DK 2.55~3.0) ppm/℃ x 15
y 15
z 65
Коэффициент теплового расширения -55℃ ~288℃ (DK 3.2~3.5) ppm/℃ x 15
y 15
z 55
Коэффициент теплового расширения -55℃ ~288℃ (DK 4.0~10.2) ppm/℃ x 12
y 14
z 50
Фактор усушки Сварите в кипятке на 2 часа % <0>
Поверхностная резистивность DC 500V Нормальное состояние M.Ω ≧1 x 106
Постоянн высокая температура и влажность ≧1 x 105
Резистивность тома Нормальное состояние MΩ.cm ≧1 x 107
Постоянн высокая температура и влажность ≧1 x 106
Поверхностная прочность электрического сопротивления Нормальное состояние δ=1mm (Kv/mm) ≧1.2
Постоянн высокая температура и влажность ≧1.1
Диэлектрическая константа 10GHz εr 2,85 ±0.05 2,94 ±0.05 2,55 ±0.05
3,00 ±0.05 3,20 ±0.05 2,65 ±0.05
3,38 ±0.05 3,50 ±0.05
4,00 ±0.08 4,40 ±0.1
6,15 ±0.15 10,2 ±0.25
Коэффициент температуры диэлектрической константы Диэлектрическая константа Значение
2,55 2,65 -90
2,85 2,94 -85
3,0 3,2 -75
3,38 -65
3,5 4,0 4,4 -60
6,15 -55
10,2 -50
Коэффициент энергопотерь 10 GHz tgδ 2.55-3.0 ≦1.5 x 10до3
tgδ 3.0-3.5 ≦2.0 x 10до2
tgδ 4.0-10.2 ≦2.5 x 10до2
Пламя - retardant сопротивление UL94 V-0



PCB микроволны PCB DK 4,4 PTFE 6.0mm F4B высокочастотный Taconic 0



Наша возможность PCB (F4BTM-1/2)

Материал PCB: Стеклоткань покрыла PTFE
Код: F4BTM-1/2(сериисемьи)
Диэлектрическая константа: 2,55, 2,65, 2,85, 2,94, 3,0, 3,2, 3,38, 3,5, 4,0, 4,4, 6,15, 10,2
Отсчет слоя: 1 слой, 2 слои и разнослоистого
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Толщина PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 31mil (0.787mm), 44mil (1.016mm), 50mil (1.27mm), 60mil (1.524mm), 79mil (2.0mm), 118mil (3.0mm), 158mil (4.0mm), 197mil (5.0mm), 236mil (6.0mm), 354mil (9.0mm), 394mil (10.0mm), 472mil (12.0mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, etc.



Высокочастотные материалы

Мы установленный высокочастотный поставщик и экспортер PCB в Шэньчжэне Китае, разъединяя клетчатую антенну базовой станции, спутник, высокочастотные пассивные компоненты, линию микрополосковой линии и линию цепь диапазона, оборудование волны миллиметра, системы радиолокатора, цифровую антенну радиочастоты и другие поля всемирно на 18 лет. Наше высокочастотное PCBs главным образом построено на 3 высокочастотных материальных брендах: Rogers Корпорация, Taconic и Wangling. Ряды диэлектрического постоянного от 2,2 до 10,6 etc. этого материал включают (но не ограничивайтесь):

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, каппа 438 etc.

PTFE F4B DK2.2, DK2.65

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A etc.

AD450, AD600, TC350 etc.

Nelco N4000, N9350, N9240 etc.
