Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | TRF-45 | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина Pcb: | 1,1 mm ±0.1 | Размер PCB: | 100 x 65mm=1up |
| Маска припоя: | Черный | Silkscreen: | Белый |
| Медный вес: | 0.5oz | Поверхностный финиш: | Золото погружения |
| Высокий свет: | Доска PCB RF 1.0mm,Встали на сторону двойное,который Доска PCB RF |
||

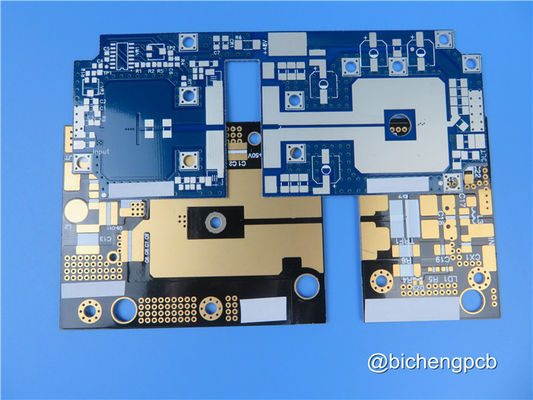

Двойник PCB 1.0mm TRF-45 RF встал на сторону высокий PCB термальной проводимости малопотертый
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Краткое введение
Этот тип двойного, который встали на сторону PCB частоты коротковолнового диапазона построен на материале 40mil TRF-45 малопотертом наполненном керамическ с медью 1oz и на верхней и нижней стороне. Electroless монтажная плата золота nikel и погружения (ENIG) с диэлектрической константой (DK) 4,5. Нижний слой полно подвергается действию для того чтобы проветрить.
Спецификации PCB
| РАЗМЕР PCB | 100 x 65mm=1up |
| ТИП ДОСКИ | Двойник встал на сторону PCB |
| Количество слоев | 2 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | НЕТ |
| STACKUP СЛОЯ | медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 17um ( |
| TRF-45 1.02mm | |
| медь ------- 17um (0,5 oz) + слой СРЕДСТВА плиты | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 5,0 mil/6,0 |
| Минимальные/максимальные отверстия: | 0,4 mm/3,5 mm |
| Количество различных отверстий: | 1 |
| Количество буровых скважин: | 3 |
| Количество филированных слотов: | 1 |
| Количество внутренних вырезов: | 1 |
| Управление импеданса: | нет |
| Номер пальца золота: | 0 |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | TRF-45 |
| Окончательная фольга внешняя: | 1,0 oz |
| Окончательная фольга внутренняя: | N/A |
| Окончательная высота PCB: | 1,1 mm ±0.1 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Золото погружения, 65% |
| Припаяйте маску для того чтобы примениться к: | Верхний слой |
| Цвет маски припоя: | Черный |
| Тип маски припоя: | Kuangshun |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | Верхний слой |
| Цвет компонентного сказания | Белый |
| Имя или логотип изготовителя: | N/A |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.4mm. |
| ОЦЕНКА FLAMIBILITY | 94V-0 |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Другие материалы PCB доступные
FR-4 Tg>135, высокое Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.
Rogers TMM4, TMM10, каппа 438 etc.
PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2)
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 etc.
AD450, AD600, AD1000, TC350 etc.
Nelco N4000, N9350, N9240
PCB ядра металла, материал 1W/MK-3W/MK
Гибкий PCB
ВОЗМОЖНОСТЬ
2500-3000 типов каждый месяц.
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА
Азиат Северной Америки, Океании, Юго-Восточной Азии, Восточной Европы, Африки, Латинской Америки, западных & Южной Европы, Северн Северного, центральных & южных, Ближний Восток.
Мы можем увидеть их применения в спутниковом радио, идентификации RF, усилителе силы etc.
Процесс производства двойного PCB слоя PTH
Золото погружения и PCB HASL продолжают как следовать шаги: (1). Резать материала --> (2). Сверлить --> (3). PTH --> (4). Сухой фильм (цепь) --> (5). Плакировка картины --> (6). Вытравливание --> (7). Маска припоя --> (8). Silkscreen --> (9). Поверхностный финиш --> (10). Контур профиля --> (11). V-паз --> (12). Электрический тест --> (13). Упаковка -->(14). Доставка
Мы можем обеспечить вас с прототипами, небольшими сериями и массовым производством. Любое дознание, пожалуйста чувствует свободным связаться мы.
