Подробная информация о продукте:
Оплата и доставка Условия:
|
| Базовый материал: | AD255C 1,524 мм | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина PCB: | 1,6 mm ±0.1 | Размер PCB: | 98 х 100 мм = 1 вверх |
| Медный вес: | 1oZ | Окончание поверхности: | золото погружения |
| Высокий свет: | Монтажная плата антенного контура AD255C,Монтажная плата антенного контура PCB,Антенна напечатанной цепи двойного слоя |
||

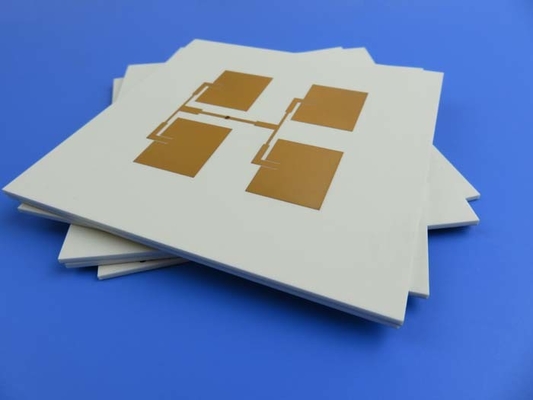

AD255C Высокочастотный ПКБ 60mil 1.524 мм Антенна Круговая плата Двойной слой с погружением золота
(Карточки печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Общее описание
Это тип антеннного печатного листа, построенного на специальных антенных ламинатах AD255C. Это двойная плата с антенными подкладками на верхнем слое и экранирующей медью на нижнем слое,изготовление на 60 миллилитровом субстратеВсе доски покрыты погружением в золото, без паяльной маски или шелковой экрана.Все доски на 100% электрически проверены перед отправкой..
Спецификации ПХБ
| Размер ПКБ | 98 х 100 мм = 1 вверх |
| Тип доски | Двусторонние ПХБ |
| Количество слоев | 2 слоя |
| Компоненты поверхностного монтажа | Да, да. |
| С помощью отверстий | Нет |
| СТРАНКОВАНИЕ слоев | медь ------- 17um ((0,5 унций) + пластина верхний слой |
| AD255C 1,524 мм | |
| медь ------- 17um ((0,5 унций) + пластина BOT слой | |
| Технологии | |
| Минимальные следы и пространство: | 118 милли / 118 милли |
| Минимальные / максимальные отверстия: | 1.5 мм / 1,5 мм |
| Количество различных отверстий: | 1 |
| Количество отверстий: | 1 |
| Количество измельченных слотов: | 0 |
| Количество внутренних отрезков: | 0 |
| Управление импеданцией: | - Нет. |
| Номер золотого пальца: | 0 |
| Материал для доски | |
| Эпоксид стекла: | AD255C 1,524 мм |
| Окончательная фольга внешняя: | 10,0 унций |
| Внутренняя конечная фольга: | Никаких |
| Окончательная высота ПХБ: | 10,6 мм ± 0.1 |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ | |
| Поверхностная отделка | Золото погружения, 90,8% |
| Маска для сварки применяется: | Никаких |
| Цвет маски для сварки: | Никаких |
| Тип паяльной маски: | Никаких |
| Контур/резка | Маршрутизация |
| Маркировка | |
| Страна легенды компонента | Никаких |
| Цвет легенды компонента | Никаких |
| Наименование или логотип производителя: | Никаких |
| ВИА | Плотное отверстие (PTH), минимальный размер 1,5 мм. |
| Оценка воспламеняемости | 94В-0 |
| Размерная толерантность | |
| Размер контура: | 0.0059" |
| Площадь: | 0.0029" |
| Толерантность сверла: | 0.002" |
| ТЕСТ | 100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства | файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ | По всему миру, по всему миру. |
Наши преимущества
1Более 19+ лет опыта работы с высокочастотными печатными пластинами;
2Уровень первой добычи допустимых продуктов: >99%
3. ISO9001, ISO14001, ISO13485, UL сертифицированный производственный завод;
4. 16000 м2 мастерской; 30000 м2 производственных мощностей в месяц;
5- Опытные продавцы оказывают квалифицированное обслуживание клиентов;
6Нет минимального количества заказа и низкой стоимости образца;
7Прототип ПКБ и возможности объемного производства;
8.Коэффициент жалоб клиентов: < 1%
9Класс 2 / Класс 3 IPC;
10Мы базируемся в Китае и обслуживаем весь мир.
Наши ПХБ-мощности (2022)
| Параметр | Стоимость |
| Количество слоев | 1-32 |
| Материал субстрата | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (высокая Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т. д.), FR-4 Высокая CTI> 600В; Полимид,ПЭТ; Металлические ядра и т.д. |
| Максимальный размер | Летные испытания: 900*600 мм, испытание устройств 460*380 мм, отсутствие испытаний 1100*600 мм |
| Толерантность к схемам правления | ±0.0059" (0.15 мм) |
| Толщина ПКБ | 0.0157" - 0.3937" (0,40 мм--10.00 мм) |
| Толерантность толщины ((T≥0,8 мм) | ± 8% |
| Толерантность толщины ((t<0,8 мм) | ± 10% |
| Толщина изоляционного слоя | 0.00295" - 0.1969" (0.075 мм - 5.00 мм) |
| Минимальная трасса | 0.003" (0,075 мм) |
| Минимальное пространство | 0.003" (0,075 мм) |
| Внешняя толщина меди | 35μm-350μm (1 унция-10 унций) |
| Внутренняя толщина меди | 17μm-350μm (0,5 унции - 10 унций) |
| Сверло (механическое) | 0.0079" - 0.25" (0.2 мм - 6.35 мм) |
| Завершенная дыра ((Механическая) | 0.0039"-0.248" (0,10 мм-6,30 мм) |
| ДиаметрТолерантность (механическая) | 0.00295" (0,075мм) |
| Регистрация (механическая) | 00,05 мм. |
| Соотношение сторон | 12:1 |
| Тип паяльной маски | ЛПИ |
| Мост Мина Солдермаска | 00,08 мм. |
| Минимальная пропускная способность сварной маски | 00,05 мм. |
| Подключение через Диаметр | 0.0098" - 0.0236" (0.25мм-0.60мм) |
| Толерантность контроля импеданции | ± 10% |
| Поверхностная отделка | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated и т.д. |
