PCB меди доски 30mil ED PCB RO4835 Rogers RF разнослоистый

RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB
RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB

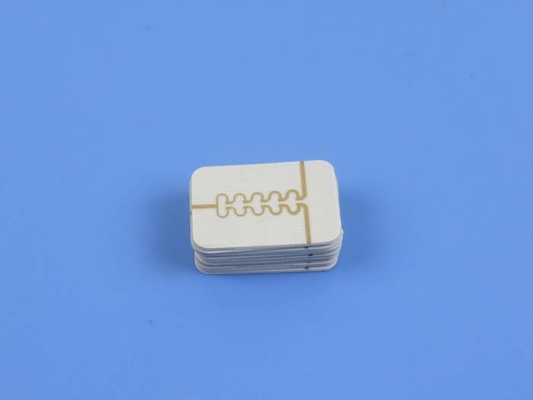

Большие изображения :  PCB меди доски 30mil ED PCB RO4835 Rogers RF разнослоистый

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-199.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1PCS
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000PCS в месяц
Подробное описание продукта
Базовый материал: Ламинаты углерода керамические Отсчет слоя: Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Толщина PCB: 4миллиметров (0,102 мм), 7,3миллиметров (0,186 мм), 10,7миллиметров (0,272 мм), 20,7миллиметров (0,5 Размер PCB: ≤400 мм х 500 мм
Маска припоя: Зеленый, черный, голубой, желтый, красный etc. Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Окончание поверхности: Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом et
Высокий свет:

Монтажная плата RO4835 RF

,

PCB 30mil разнослоистый RF

,

Плата с печатным монтажом RF меди ED



Rogers RO4835 Высокочастотные ПКБ 10мл 20мл 30мл ED Медь 10,7мл 20,7мл 30,7мл LoPro Медь

(Карточки печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)



Общее описание

Подложки Rogers RO4835 представляют собой углеводородные керамические ламинаты, тип антиоксидантных высокочастотных материалов для применений, требующих большей стабильности при повышенных температурах.Он значительно более устойчив к окислению, чем другие материалы на основе углеводородовЛаминат RO4835 предназначен для высокочастотного исполнения и недорогого производства.Материал RO4835 обладает почти идентичными электрическими и механическими свойствами, как и ламинат RO4350B, которые клиенты успешно используют уже много лет.



Окисление влияет на все термостойкие ламинатные материалы с течением времени и температуры.Окисление может привести к небольшому увеличению диэлектрической постоянной и фактора рассеивания подложки цепи.



PCB меди доски 30mil ED PCB RO4835 Rogers RF разнослоистый 0



Особенности и преимущества

1Значительно улучшенная устойчивость к окислению по сравнению с типичными терморегулируемыми микроволновыми материалами, которые предназначены для чувствительных к производительности, больших объемов применений.

2Низкие потери демонстрируют превосходные электрические характеристики, позволяющие применение с более высокими частотами работы, особенно идеально для автомобильных приложений.

3. Сплошные диэлектрические постоянные толерантности приводят к управляемым импедансным линиям передачи

4Процесс, совместимый с бессвинцовым, не приводит к образованию пузырей или деламинированию.

5. Низкое расширение оси Z приводит к надежному покрытию через отверстия

6Низкий коэффициент расширения в плоскости остается стабильным на протяжении всего диапазона температур обработки цепи

7. CAF устойчивый



Наши возможности PCB (RO4835)

ПКБ-материал: Керамические ламинированные углеводороды
Наименование: RO4835
Диэлектрическая постоянная: 3.48 (10 ГГц)
Фактор рассеивания 0.0037 (10 ГГц)
Количество слоев: Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (ED мед) 6.6mil (0,168 мм), 10mil (0,254 мм), 20mil (0,508 мм), 30mil (0,762 мм), 60mil (1,524 мм)
Диэлектрическая толщина (LoPro медь) 4миллиметров (0,102 мм), 7,3миллиметров (0,186 мм), 10,7миллиметров (0,272 мм), 20,7миллиметров (0,526 мм), 30,7миллиметров (0,780 мм), 60,7миллиметров (1,542)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д.



Типичные применения для ПХБ RO4835 включаютавтомобильные радары и датчики, pмикроволновая печь от точки до точки, pУсилители, pРадарная сеть,РЧ-компоненты.



Приложение: Типичные значения RO4835

Недвижимость RO4835 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.48±0.05 Z - 10 ГГц/23°C IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.66 Z - от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,δ 0.0037 Z - 10 ГГц/23°C IPC-TM-650 2.5.5.5
Тепловой коэффициент ε +50 Z ppm/°C -100°Cдо 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 5 x 108   MΩ.cm КОНД А IPC-TM-650 2.5.17.1
Сопротивляемость поверхности 7х108   КОНД А IPC-TM-650 2.5.17.1
Электрическая сила 30.2 ((755) Z Kv/mm(v/mil)   IPC-TM-650 2.5.6.2
Модуль тяги 7780 ((1128) Y MPa ((ksi) NT1 религия ASTM D 638
Прочность на растяжение 136 ((19.7) Y MPa ((ksi) NT1 религия ASTM D 638
Сила изгиба 186 (27)   Mpa (kpsi)   IPC-TM-650 2.4.4
Размерная стабильность <0.5 X,Y мм/м
(миль/дюйм)
после "etch+E2/150"°C IPC-TM-650 2.4.39А
Коэффициент теплового расширения 10
12
31
X
Y
Z
ppm/°C -55°Cдо 288°C IPC-TM-650 2.4.41
Tg >280   °CTMA А. IPC-TM-650 2.4.24.3
Td 390   °CTGA   ASTM D 3850
Теплопроводность 0.66   В/м/oК 80°C ASTM C518
Поглощение влаги 0.05   % 48 часов погружения 0.060"
температура образца 50
°C
ASTM D 570
Плотность 1.92   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 0.88 (5.0)   N/mm (pli) После сварки 1 унция.
Фойла для ЭДС
IPC-TM-650 2.4.8
Возгораемость V-0       UL 94
Процесс без свинца совместим Да, да.



PCB меди доски 30mil ED PCB RO4835 Rogers RF разнослоистый 1
