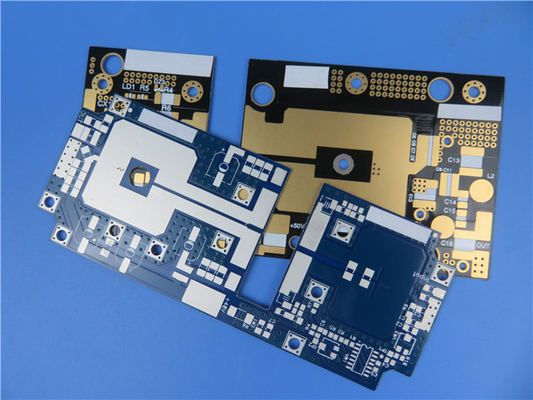

Высокий свет: | ПХБ построен на 25 миллилитровых субстратах,Двойная,который встали на сторону доска PCB |
---|
Сегодня я рад быть ведущим, когда мы углубимся в мир высокочастотных ПХБ RF-60TC, которые предлагают улучшенную теплораспределение и удивительно низкие потери.
RF-60TC - это высокопроизводительный материал для печатных плат, который сочетает в себе PTFE и керамически заполненные стекловолоконные подложки. Он специально разработан для высокопроизводительных RF и микроволновых приложений,обеспечивает превосходную диэлектрическую теплораспределение и минимальные потериЭтот уникальный материал позволяет снизить температуру работы для высокопроизводительных приложений и повышает производительность и эффективность для применения миниатюрных антенн в сегменте рынка 6,15 DK.
Теперь давайте рассмотрим детальные свойства RF-60TC.
RF-60TC Типичные свойства
Диэлектрическая постоянная (Dk) RF-60TC составляет 6,15 ± 0,15 при 10 ГГц, в то время как тангенс диэлектрической потери (Df) - впечатляющий 0.002.
С точки зрения электрических свойств, RF-60TC может похвастаться диэлектрическим разрывом напряжением 55 кВ и диэлектрической прочностью 550 В/мл.
Кроме того, RF-60TC обладает превосходной дуговой стойкостью, которая длится более 180 секунд.0 х 10^8 Мом.
Если перейти к механическим свойствам, то сила изгиба в направлении машины (MD) составляет 10 000 psi, а в направлении поперечного (CD) - 9 000 psi.
Для прочности на растяжение RF-60TC демонстрирует 9 000 psi в MD и 7000 psi в CD.
Модуль Янга в MD измеряется на 721 кпси, а соотношение Поасона в MD равняется 0.155.
Недвижимость | Единица | Значение RF-60TC | Метод испытания |
Электрические свойства | |||
Dk @ 10 ГГц | 60,15 ± 0.15 | IPC-650 2.5.5.5.1 (Измененное) | |
Df @ 10 ГГц | 0.002 | IPC-650 2.5.5.5.1 (Измененное) | |
Диэлектрический разрыв | kV | 55 | IPC-650 2.5.6 |
Диэлектрическая прочность | В/мл (В/мм) | 550 (21.654) | IPC-650 2.5.6.2 |
Сопротивление дуги | Второй | > 180 | IPC-650 2.5.1 |
Сопротивляемость поверхности | Мом. | 1.0 х 108 | IPC-650 2.5.17.1 (после влажности) |
Сопротивляемость объема | Мом/см | 1.0 х 108 | IPC-650 2.5.17.1 (после влажности) |
Механические свойства | |||
Сила на изгиб (MD) | psi (N/mm)2) | 10000 (69) | IPC-650 2.4.4 |
Прочность на изгибе (CD) | psi (N/mm)2) | 9000 (62) | IPC-650 2.4.4 |
Прочность на тягу (MD) | psi (N/mm)2) | 9000 (62) | IPC-650 2.4.19 |
Прочность на растяжение (CD) | psi (N/mm)2) | 7000 (48) | IPC-650 2.4.19 |
Модуль молодых (MD) | kpsi (Н/мм)2) | 721 (4971) | ASTM D 3039/IPC-TM-650 2.4.19 |
Соотношение Poisson's (MD) | 0.155 | ASTM D 3039/IPC-TM-650 2.4.19 | |
Размерная стабильность (MD) | миллиграмм/дюйм | 0.01 | IPC-650 2.4.39 Раздел 5.4 (После выпечки) |
Размерная стабильность (CD) | миллиграмм/дюйм | 0.69 | IPC-650 2.4.39 Раздел 5.4 (После выпечки) |
Размерная стабильность (MD) | миллиграмм/дюйм | 0.06 | IPC-650 2.4.39 § 5.5 (Термогенезирование) |
Размерная стабильность (CD) | миллиграмм/дюйм | 0.8 | IPC-650 2.4.39 § 5.5 (Термогенезирование) |
Тепловые свойства | |||
Теплопроводность (неокрашенная) | W/M*K | 0.9 | IPC-650 2.4.50 |
Теплопроводность (CH/CH) | W/M*K | 1 | IPC-650 2.4.50 |
Теплопроводность (C1/C1) | W/M*K | 1.05 | IPC-650 2.4.50 |
TCDk | ppm/°C | - Три.581 | |
CTE (оси X, Y) | ppm/°В | 9.9 | IPC-650 2.4.41 (RT-150)°В) |
CTE (ось Z) | ppm/°В | 40 | IPC-650 2.4.41 (RT-150)°В) |
Физические свойства | |||
Поглощение влаги | % | 0.03 | IPC-650 2.6.2.1 |
Прочность очистки (1 унция) | В кг/дюйм (Н/мм) | 8 (1.43) | IPC-650 2.4.8 |
Плотность (специфическая гравитация) | г/см3 | 2.84 | IPC-650 2.3.5 |
Специфическая температура | J/gK | 0.94 | IPC-650 2.4.50 |
Td (2% потерь Вт) | °C (°F) | 500 (930) | IPC - 650 2.4.24.6 / TGA |
Td (5% потерь Вт) | °C (°F) | 515 (960) | IPC - 650 2.4.24.6 / TGA |
Уровень воспламеняемости | V-0 | UL 94 |
Что касается стабильности измерений, RF-60TC показывает минимальное изменение измерений 0,01 миллилитра/дюйм в MD после выпечки, в то время как в CD это 0,69 миллилитра/дюйм.размерная стабильность достигает 0.06 миллилитров/дюйм в MD и 0.8 миллилитров/дюйм в CD.
Если перейти к тепловым свойствам, RF-60TC демонстрирует отличную теплопроводность.достигает 1 W/MK и 1.05 W/MK соответственно.
Тепловой коэффициент диэлектрической постоянной (TCDk) для RF-60TC составляет -3,581 ppm/°C, а коэффициент теплового расширения (CTE) - 9,9 ppm/°C для осей X и Y,с немного более высоким значением 40 ppm/°C для оси Z.
По физическим свойствам RF-60TC обладает скоростью поглощения влаги всего 0,03%.84 г/см3 и удельная теплота 0.94 J/gK. Температура термического разложения материала (Td) составляет 500°C для 2% потери веса и 515°C для 5% потери веса. Он также имеет рейтинг воспламеняемости V-0 согласно UL 94.
Устойчивость ПКЖ (RF-60TC)
В Bicheng PCB мы предлагаем широкий спектр печатных плат, включая однослойные, двуслойные, многослойные и гибридные варианты, все использующие RF-60TC.
ПХБ RF-60TC доступны в различных толщинах, начиная с самых тонких в 5 миллиметров и увеличиваясь в 5-миллиметровых шагах, таких как 10 миллиметров, 20 миллиметров, 25 миллиметров, 30 миллиметров и 60 миллиметров, среди других.
Вы можете выбрать между 1 унцией и 2 унциями готовой меди для линий трассы.
Наши печатные платы могут достигать максимального размера 400 мм х 500 мм, вмещают одну доску или несколько конструкций в одной панели.
Для настройки мы предлагаем выбор цветов паяльной маски, включая зеленый, черный, синий, красный и желтый.
Кроме того, мы предоставляем различные варианты отделки поверхности для удовлетворения различных требований к ПКБ. Эти варианты включают HASL, погружение золото, погружение серебро, погружение олово, OSP, ENEPIG, чистое золото,и голый мед.
Материал для ПХБ: | Керамические стекловолокна на основе ПТФЕ |
Наименование: | RF-60TC |
Диэлектрическая постоянная: | 6.15 |
Количество слоев: | Однослойный, двойной, многослойный, гибридный ПКБ |
Толщина ПКЖ: | 5миллиметров (0,127 мм); 10миллиметров (0,254 мм); 20миллиметров (0,508 мм), 25миллиметров (0,635 мм); 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, красный, желтый и т.д. |
Окончание поверхности: | HASL, погруженное золото, погруженное серебро, погруженное олово, OSP, ENEPIG, чистое золото и голая медь и т.д. |
ПКБ RF-60TC применяются в широком спектре областей, включая усилители высокой мощности, миниатюрные антенны, GPS-устройства, антенны, RFID-читатели, фильтры, соединители и спутники,среди прочих.
Заключение
ПХБ RF-60TC представляют собой механически поддерживаемые ламината с высокой теплопроводностью, которая в три-пять раз превышает теплопроводность альтернатив FR-4.Эти печатные пластинки превосходят в рассеивании тепла и идеально подходят для высокомощных RF и микроволновых приложений, требующих эффективной и надежной производительности.
