| Высокий свет: | 2слойный ПКБ для погружения золота,20mil RO3003 PCB с погружением в золото,RO3003 Ламинированные платы PCB |
||
|---|---|---|---|

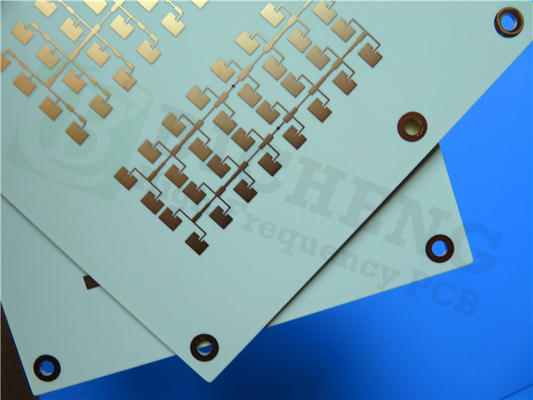

Представляем наш недавно поставленный печатный лист на основе 20 миллиметровых материалов RO3003, высококачественное решение, разработанное специально для коммерческих микроволновых и радиочастотных приложений.Этот передовой ПКБ обеспечивает исключительную стабильность диэлектрической постоянной (Dk) в широком диапазоне температур и частот, что делает его идеальным для различных передовых технологий, таких как автомобильные радары, передовые системы помощи водителю (ADAS) и беспроводная инфраструктура 5G.
Ключевые особенности:
1. Rogers RO3003 Керамически заполненные композиты из ПТФЕ: Этот ПКБ использует высококачественные ламинаты RO3003, известные своей превосходной стабильностью и низкой диэлектрической потерей.Эти керамические композиты из ПТФЭ обеспечивают надежную производительность до 77 ГГц, что делает их подходящими для высокочастотных приложений.
2Впечатляющие электрические свойства: материал RO3003 имеет диэлектрическую постоянную 3+/- 0,04 при 10 ГГц/23°С, обеспечивая надежную передачу сигнала..001 при 10 ГГц/23°С, минимизируя потерю сигнала.
3Тепловая стабильность и механическая надежность: при температуре теплового разложения (Td) более 500°C субстрат выдерживает высокую температуру.Низкий коэффициент теплового расширения (CTE) в диапазоне от -55 до 288°C (ось X): 17 ppm/°C, ось Y: 16 ppm/°C, ось Z: 25 ppm/°C) обеспечивает отличную размерную стабильность и надежность.что делает его идеальным для многослойных пластин с различными требованиями.
| Недвижимость | RO3003 | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 3.0±0.04 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 3 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.001 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | - Три. | Z | ppm/°C | 10 ГГц -50°C до 150°C | IPC-TM-650 2.5.5.5 |
| Размерная стабильность | 0.06 0.07 |
X Y |
мм/м | КОНД А | IPC-TM-650 2.2.4 |
| Сопротивляемость объема | 107 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 107 | MΩ | КОНД А | IPC 2.5.17.1 | |
| Модуль тяги | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
| Поглощение влаги | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Специфическая температура | 0.9 | j/g/k | Расчеты | ||
| Теплопроводность | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| Коэффициент теплового расширения (-55-288°С) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Плотность | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 12.7 | Иб/ин. | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | - Да, конечно. |
4. Подробности конструкции ПКБ: Этот двухслойный жесткий ПКБ имеет сборку с двумя слоями меди толщиной 35 мкм каждый.обеспечивая прочную основу для цепейТолщина готовой доски составляет 0,6 мм, с готовым весом меди 1 унции (1,4 миллиметра) на внешних слоях.Поверхность покрыта золотом погружения, предлагающий отличную сварку и коррозионную стойкость.
5. Статистика ПКБ: Этот ПКБ включает 27 компонентов и в общей сложности 61 подложку, с 40 сквозь отверстия подложки и 21 верхней поверхности технологии монтажа (SMT) подложки.обеспечивает эффективную электрическую связьРазмеры доски 85,7 мм x 73,2 мм, обеспечивая компактный и эффективный форм-фактор.
6Производственные стандарты и доступность: ПХБ соответствует стандарту качества IPC-класса 2, обеспечивая высокое качество производства и надежность.что позволяет инженерам и дизайнерам из разных регионов получить доступ к этому передовому продукту.
7Типичные применения: Этот ПХБ на основе материалов RO3003 хорошо подходит для ряда приложений, требующих высокочастотных характеристик, тепловой стабильности и механической надежности.Некоторые типичные приложения включают автомобильные радарные системы, спутниковые антенны глобального позиционирования, сотовые телекоммуникационные системы (усилители мощности и антенны), антенны для беспроводной связи, спутники прямого вещания,Ссылка данных на кабельные системы, дистанционные считыватели и задние планы питания.
Подводя итог, наш недавно поставленный печатный диск на основе 20mil RO3003 материалов обеспечивает исключительную производительность, стабильность и надежность для коммерческих микроволновых и радиочастотных приложений.,точная конструкция, и соблюдение отраслевых стандартов, этот печатный лист является отличным выбором для требовательных электронных систем.или беспроводных технологийЕсли у вас есть вопросы, свяжитесь с нами.
