Подробная информация о продукте:
Оплата и доставка Условия:
|
Основное вещество: | Fr-4 | Отсчет слоя: | 8 слоев |
---|---|---|---|
Толщина Pcb: | 1,6 mm +/--0,16 | Размер PCB: | 150 x 141mm=1PCS |
Маска припоя: | Зеленый цвет лоска | Silkscreen: | белый |
Медный вес: | Внутреннее 1oz, наружное 0.5oz | Поверхностный финиш: | Золото погружения |
Высокий свет: | Доска PCB UL разнослоистая,разнослоистая доска PCB 2oz,доска PCB 2oz SMPS |

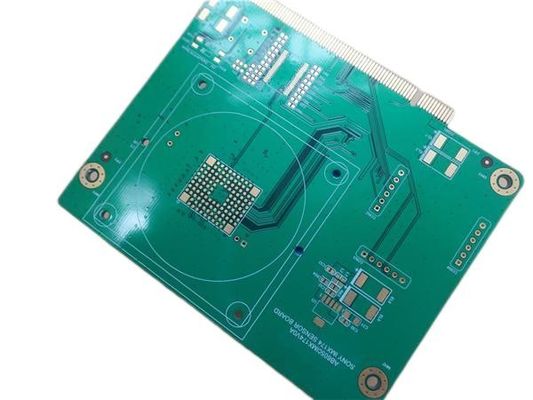

PCB пальцев контакта золота монтажной платы соединителя края PCB пальца золота позолоченный трудный
(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
1,1 общее описание
Это тип платы с печатным монтажом 8 слоев построенной на субстрате FR-4 с Tg 170°C для применения мобильного broadband. 1,6 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. 80 прокладок пальцев золота на крае для вводить использование. Основное вещество от Тайваня ITEQ поставляя 1 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы для пересылки.
1,2 особенности и преимущества
1. Высокий материал Tg показывает превосходную термальную надежность и сопротивление CAF обеспечивая долгосрочную надежность для применения промышленных и автомобиля;
2. Пальцы золота уменьшают контактное сопротивление;
3. мастерская 16000㎡;
4. Встрече вашего PCB от прототипа к массовому производству.
5. Строгие осмотр WIP и контролировать так же, как рабочая инструкция;
6. Класс 3 класса 2 IPC/IPC;
7. ISO9001, ISO14001, ISO13485, UL аттестовало изготовляя фабрику;
8. Разнообразить грузя метод: Federal Express, DHL, TNT, EMS;
9. Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов.
1,3 спецификации PCB
РАЗМЕР PCB | 150 x 141mm=1PCS |
ТИП ДОСКИ | Разнослоистый PCB |
Количество слоев | 8 слоев |
Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Через компоненты отверстия | НЕТ |
STACKUP СЛОЯ | медь ------- слой 18um (0.5oz) +plate ВЕРХНИЙ |
Prepreg 7628 (43%) 0.195mm | |
медь ------- 35um (1oz) MidLayer 1 | |
FR-4 0.2mm | |
медь ------- 35um (1oz) MidLayer 2 | |
Prepreg 7628 (43%) 0.195mm | |
медь ------- 35um (1oz) MidLayer 3 | |
FR-4 0.2mm | |
медь ------- 35um (1oz) MidLayer 4 | |
Prepreg 7628 (43%) 0.195mm | |
медь ------- 35um (1oz) MidLayer 5 | |
FR-4 0.2mm | |
медь ------- 35um (1oz) MidLayer 6 | |
Prepreg 7628 (43%) 0.195mm | |
медь ------- слой СРЕДСТВА 18um (0.5oz) +plate | |
ТЕХНОЛОГИЯ | |
Минимальные трассировка и космос: | 4mil/4mil |
Минимальные/максимальные отверстия: | 0.35/3.5mm |
Количество различных отверстий: | 23 |
Количество буровых скважин: | 183 |
Количество филированных слотов: | 0 |
Количество внутренних вырезов: | 0 |
Управление импеданса | нет |
Номер пальца золота | 39 |
МАТЕРИАЛ ДОСКИ | |
Стеклянная эпоксидная смола: | FR-4, ITEQ IT-180 TG170℃ er<5> |
Окончательная фольга внешняя: | 1oz |
Окончательная фольга внутренняя: | 1oz |
Окончательная высота PCB: | 1.6mm ±0.16 |
ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
Поверхностный финиш | Золото на пусковой площадке, гальванизировать золото погружения на соединителях края |
Припаяйте маску для того чтобы примениться к: | ВЕРХНИЙ и нижний, минимум 12micron |
Цвет маски припоя: | Зеленый цвет лоска, Taiyo PSR-2000GT600D |
Тип маски припоя: | LPSM |
CONTOUR/CUTTING | Трасса |
МАРКИРОВКА | |
Сторона компонентного сказания | ВЕРХНИЙ и нижний. |
Цвет компонентного сказания | Белый, Taiyo IJR-4000 MW300 |
Имя или логотип изготовителя: | Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
ЧЕРЕЗ | Покрытый через отверстие (PTH) |
ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
ДОПУСК РАЗМЕРА | |
Размер плана: | 0,0059" |
Плакировка доски: | 0,0029" |
Допуск сверла: | 0,002" |
ТЕСТ | Пересылка электрического теста 100% прежняя |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
1,4 применения
Передатчик Bluetooth
Системы CCTV
Малошумный усилитель
мобильная Точка доступа 5G
Врезанное развитие систем
1,5 PCB пальца золота
Цель установить электрическое соединение с доской без использования двухраздельной системы соединителя. Плакировка никеля и золота унесена в существенно таком же пути как медь и олово/руководство плакировкой, т.е., катодным покрытием. Плакировку можно унести вручную или автоматически. В ручном процессе, доски больше или более менее неподвижны в ванне плакировкой золота, которая причиняет меняя низложение золота вдоль строки пальцев контакта. Результат часто будет распределением толщины с внешними пальцами контакта имея возможно дважды как очень депозированное золото как разбивочные пальцы контакта. В автоматическом процессе, плакировка золота случается пока доски сползают через покрывая клетку. Метод предлагает изменение толщины золота которое можно контролировать внутри ± 5% или лучшее. Это связано с тем что все пальцы контакта будут общаны с точно так же когда доска двинет через отростчатую клетку.
Соединители края часто обеспечены со слотом который служит направить доску по отношению к штепсельной розетке (обнаруживая местонахождение слот) и/или предотвратить неправильный ввод доски (слота поляризации). Обычно, изготовитель PCB предпочитает направить слот одновременно с контурить доски. Очевидно, это требует что слот немножко шире чем маршрутизатор бит использовал.
Для того чтобы облегчить ввод доски в штепсельную розетку, край вдоль соединителя должен быть скошен. Скашивать также имеет преимущество уменьшения выскабливать контактов штепсельной розетки когда доска введена в штепсельную розетку.
