Подробная информация о продукте:
Оплата и доставка Условия:
|
| Базовый материал: | TP-1/2 5,0 мм | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина PCB: | 5.1 мм ± 0.12 | Размер PCB: | 50 х 61 мм = 1 вверх |
| Маска припоя: | Черный | Медный вес: | 1oZ |
| Окончание поверхности: | HASL неэтилированное | ||
| Высокий свет: | плата с печатным монтажом 5.0mm,Высокая доска PCB DK RF,Двойная |
||

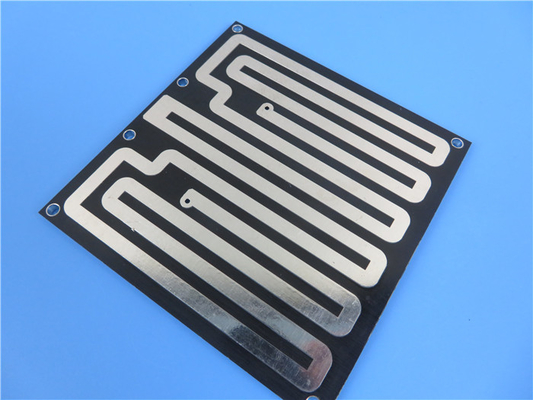

5.0 мм ТП-1/2 Высокая частотаАльтернатива печатных платВысокийDKRFПХБ
(Карточки печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Общее описание
Это тип микроволновых печатных плат, который построен на субстрате Wangling's TP-1/2 (DK 10.0).Поверхностная отделка - уровень сварки горячим воздухом (HASL) с черной сварной маской. Оба слоя изготовлены из 1 унции меди. Платы изготавливаются по IPC 6012 Класс 2 с использованием предоставленных данных Гербера. Каждые 20 платок упаковываются для отгрузки.
Спецификации ПХБ
| Размер ПКБ | 50 х 61 мм = 1 вверх |
| Тип доски | Двусторонние ПХБ |
| Количество слоев | 2 слоя |
| Компоненты поверхностного монтажа | Да, да. |
| С помощью отверстий | Нет |
| СТРАНКОВАНИЕ слоев | медь ------- 17um ((0,5 унций) + пластина верхний слой |
| TP-1/2 5,0 мм | |
| медь ------- 17um ((0,5 унций) + пластина BOT слой | |
| Технологии | |
| Минимальные следы и пространство: | 197 милли / 118 милли |
| Минимальные / максимальные отверстия: | 20,0 мм / 6,0 мм |
| Количество различных отверстий: | 2 |
| Количество отверстий: | 8 |
| Количество измельченных слотов: | 0 |
| Количество внутренних отрезков: | 0 |
| Управление импеданцией: | - Нет. |
| Номер золотого пальца: | 0 |
| Материал для доски | |
| Эпоксид стекла: | TP-1/2 5,0 мм, DK 10.0 |
| Окончательная фольга внешняя: | 10,0 унций |
| Внутренняя конечная фольга: | Никаких |
| Окончательная высота ПХБ: | 5.1 мм ± 0.12 |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ | |
| Поверхностная отделка | HASL без свинца |
| Маска для сварки применяется: | Верхний слой |
| Цвет маски для сварки: | Черный |
| Тип паяльной маски: | ЛПИ |
| Контур/резка | Маршрутизация |
| Маркировка | |
| Страна легенды компонента | Никаких |
| Цвет легенды компонента | Никаких |
| Наименование или логотип производителя: | Никаких |
| ВИА | Плотное отверстие (PTH), минимальный размер 2,0 мм. |
| Оценка воспламеняемости | 94В-0 |
| Размерная толерантность | |
| Размер контура: | 0.0059" |
| Площадь: | 0.0029" |
| Толерантность сверла: | 0.002" |
| ТЕСТ | 100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства | файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ | По всему миру, по всему миру. |
Типичные применения этого материала включают системы предотвращения столкновения самолетов, антенны GPS, антенну микрополоски, пассивные компоненты и компоненты спутников.
Типичное значение TP-1/2
| Имя | Условия испытания | Единица | Стоимость |
| Плотность | Нормальное состояние | г/см3 | 1.0~2.9 |
| Поглощение влаги | Погружение в дистиллированную воду 20±2°C24 часа | % | ≤ 0.02 |
| Прочность очистки | В нормальном состоянии | Н/см | ≥ 6 |
| В среде с переменной влажностью и температурой: | Н/см | ≥ 4 | |
| Операционная температура | Шкаф с высокой и низкой температурой | °C | -100～+150(Температура обработки не должна превышать 200°C) |
| Теплопроводность | -55 ~ 288°C | В / м / к | 0.6 |
| КТЭ | Повышение температуры на 96°Cв час | < 6×10-5 | |
| Фактор сокращения | 2 часа в кипящей воде | % | 0.0004 |
| Сопротивляемость поверхности | 500 В постоянного тока нормальное состояние | M.Ω | ≥ 1 × 107 |
| 500В постоянного тока постоянная влажность и температура | M.Ω | ≥ 1 × 105 | |
| Сопротивляемость объема | Нормальное состояние | MΩ.cm | ≥ 1 × 109 |
| Постоянная влажность и температура | ≥ 1 × 106 | ||
| Диэлектрическая прочность поверхности | Нормальное состояние | Kv/мм | ≥ 1.5 |
| Постоянная влажность и температура | ≥ 1.2 | ||
| Диэлектрическая постоянная | 10 ГГц | Ер | 3Шесть, девять.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK можно настроить) |
| Фактор рассеивания | 10 ГГц | Tgδ(εr 3-11) | ≤ 1 × 10- Три. |
| Tgδ(Ер 12-22) | ≤1,5×10- Три. |
Другие доступные высокочастотные материалы
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 и т.д.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC и т.д.
Роджерс ТММ4, ТММ10, Каппа 438 и т.д.
PTFE F4B DK2.2ДК2.65
Таконический TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10 и т.д.
AD450, AD600, AD1000, TC350 и т.д.
