Подробная информация о продукте:
Оплата и доставка Условия:
|
| Базовый материал: | Стеклоусиленные композиты на основе ПТФЕ | Отсчет слоя: | Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB |
|---|---|---|---|
| Толщина PCB: | 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 40миллиметров (1,016 мм), 60миллиметров (1,524 м | Размер PCB: | ≤400 мм х 500 мм |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. | Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Окончание поверхности: | Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом et | ||
| Высокий свет: | Доска PCB с высокочастотной антенной,PCB RF погружения серебряный разнослоистый,Доска PCB AD255C RF |
||

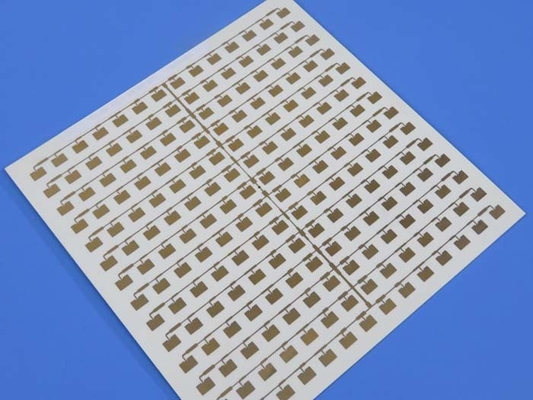

AD255C высокочастотная антенна ПКБ толщина 20 миллилитров 30 миллилитров 40 миллилитров 60 миллилитров с погружением золота, погружения серебра
(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Общее описание
Подложки Rogers AD255C - это высокопроизводительные, специальные материалы, специально разработанные и изготовленные для удовлетворения потребностей современных рынков беспроводных антенн.Они стеклянные.AD255C имеет диэлектрическую постоянную 2.55, рассеивающий коэффициент 0,0013 при 10 ГГц с ED меди и мед с обратной обработкой.
Пропускная способность ПКБ (AD255C)
| ПКБ-материал: | Стеклоусиленные композиты на основе ПТФЕ |
| Наименование: | AD255C |
| Диэлектрическая постоянная: | 2.55 (10 ГГц) |
| Фактор рассеивания | 0.0013 (10 ГГц) |
| Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: | 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 40миллиметров (1,016 мм), 60миллиметров (1,524 мм), 125миллиметров (3,175 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |
Типичные применения
Автомобильные телематические антенные системы
Антенна базовой станции сотовой инфраструктуры
Коммерческие спутниковые радиоантенны
Типичная стоимость AD255C
| Электрические свойства | AD255C | Объекты | Условия испытания | Метод испытания | |
| PIM (30mil/60mil) | -159/-163 | dBc | Отраженные 43 дБм звуки при частоте 1900 МГц, S1/S1 | Роджерс Внутренний 50 Ом | |
| Диэлектрическая постоянная (процесс) | 2.55 | - | 23°C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| Диэлектрическая постоянная (конструкция) | 2.60 | - | С-24/23/50 | 10 ГГц | Дифференциальная длина фазы микрополоски |
| Фактор рассеивания (процесс) | 0.0013 | - | 23°C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 |
| Тепловой коэффициент диэлектрической постоянной | -110 | ppm/oВ | от 0°C до 100°C | 10 ГГц | IPC TM-650 2.5.5.5 |
| Сопротивляемость объема | 7.4 х 108 | Мом-см | C-96/35/90 - Постановление суда | - | IPC TM-650 2.5.17.1 |
| Сопротивляемость поверхности | 3.6 х 107 | Мом. | C-96/35/90 - Постановление суда | - | IPC TM-650 2.5.17.1 |
| Электрическая прочность (диэлектрическая прочность) | 911 | В/мл | - | - | IPC TM-650 2.5.6.2 |
| Диэлектрический разрыв | > 40 | kV | D-48/50 | направление X/Y | IPC TM-650 2.5.6 |
| Тепловые свойства | |||||
| Температура разложения (T)d) | > 500 | ̊C | 2 часа @ 105 ̊C | 5% потеря веса | IPC TM-650 2.3.40 |
| Коэффициент теплового расширения - х | 34 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
| Коэффициент теплового расширения - y | 26 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
| Коэффициент теплового расширения - z | 196 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
| Теплопроводность | 0.35 | W/mK | - | z направление | ASTM D5470 |
| Время деламинирования | > 60 | минуты | как получено | 288 ̊C | IPC TM-650 2.4.24.1 |
| Механические свойства | |||||
| Устойчивость кожуры меди после теплового напряжения | 2.4 (13,6) |
Н/мм (фунты/дюйм) | 10s @ 288 ̊C | 35 мкм фольга | IPC TM-650 2.4.8 |
| Прочность на изгиб (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| Прочность на растяжение (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | АСТМ D3039/D3039-14 |
| Модуль гибкости (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | Метод испытания IPC-TM-650 2.4.4 |
| Размерная стабильность (MD/CMD) | 0.03/0.07 | миллиметров/дюйм | после вырезки + выпечки | - | IPC-TM-650 2.4.39а |
| Физические свойства | |||||
| Возгораемость | V-0 | - | - | - | UL-94 |
| Поглощение влаги | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Плотность | 2.28 | г/см3 | С-24/23/50 | - | ASTM D792 |
| Специфическая теплоемкость | 0.813 | J/g°K | 2 часа при 105°C | - | ASTM E2716 |
О нас
Мы являемся известным поставщиком высокочастотных печатных плат и экспортером в Шэньчжэне, Китай, отрезаем сотовые антенны базовых станций, спутники, высокочастотные пассивные компоненты,микрополосовая линия и схема полосовой линииНаши высокочастотные печатные платформы в основном построены на 3 высокочастотных материалах:Корпорация РоджерсДиэлектрическая постоянная колеблется от 2,2 до 10,2 и т.д.
Наши преимущества
1Мощные возможности PCB поддерживают ваши исследования и разработки, продажи и маркетинг;
2. Продукция и производство ПХБ сертифицированы уполномоченными организациями;
3. 16000 м2 мастерской с 30000 м2 производственной мощности и 8000 типов PCB в месяц;
4Быстрая проверка CADCAM и бесплатная котировка PCB;
5Не требуется минимальное количество заказа.
6- Команда с страстью, дисциплиной, ответственностью и честностью;
7Более 19+ лет опыта работы с высокочастотными печатными пластинами;
8Прототип ПКБ с возможностью производства в объеме;
9. Доставка в срок: >98%, процент жалоб клиентов: <1%
10Класс 2 / Класс 3 IPC;
