Материал ПКБ отделки поверхности РО4003К серебра погружения 2 слоя отсчета

Сегодня для нас большая честь представить вам нашу недавно отгруженную печатную плату.Он был разработан для удовлетворения потребностей высокопроизводительной электроники с использованием высококачественных материалов, таких как Rogers RO4003C, и бессвинцовой обработки.Он может работать при температуре от -40 ℃ до +85 ℃, что делает его пригодным для широкого спектра применений.

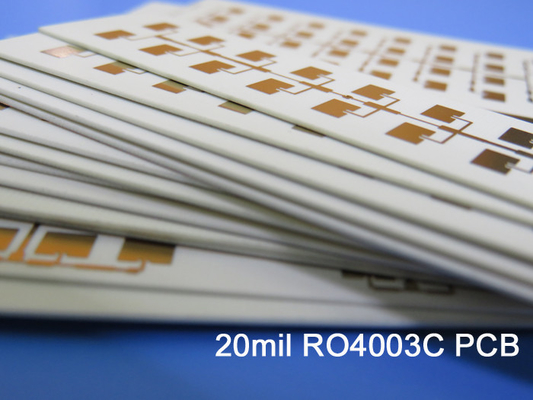

Стек печатной платы состоит из базового медного слоя толщиной 17 мкм, диэлектрического слоя толщиной 20 мил и еще одного базового медного слоя толщиной 17 мкм.Минимальный размер дорожки/пространства составляет 6/6 мил, а минимальный размер отверстия — 12 мил.Здесь нет глухих или скрытых переходных отверстий, а толщина готовой платы составляет 0,6 мм.Масса готовой меди составляет 1 унцию (1,4 мила) во всех слоях, а толщина покрытия переходного отверстия составляет 1 мил.В качестве отделки поверхности используется иммерсионное серебро, без верхней или нижней шелкографии или паяльной маски.

Для обеспечения качества печатной платы используется 100% электрическое испытание.Минимальное отверстие рекомендуется заполнить медной пастой для лучшего отвода тепла.Для верхней стороны печатной платы предусмотрены трафареты паяльной пасты.

Печатная плата оснащена 31 компонентом, 92 контактными площадками, 51 контактной площадкой для сквозных отверстий, 15 верхними контактными площадками SMT и 26 нижними контактными площадками SMT.Он также имеет 59 переходных отверстий и 75 цепей, что делает его подходящим для сложных электронных конструкций.

Размеры платы составляют 78 x 53 мм = 1 шт., +/- 0,15 мм, а техническая поддержка доступна для любых вопросов или проблем.С Айви по адресу sales10@bichengpcb.com можно связаться для получения технической помощи.От печатной платы для электронных нужд можно ожидать высокого качества исполнения.

Раскройте весь потенциал своих печатных плат с помощью RO4003C

-Свойства RO4003C и как они влияют на производительность печатной платы

RO4003C — это высокопроизводительный материал для печатных плат, который завоевал популярность среди разработчиков и производителей благодаря своим исключительным свойствам.В этой статье мы рассмотрим особенности RO4003C, его преимущества и его сравнение с другими высокочастотными материалами для печатных плат.

Понимание RO4003C и его использования в дизайне печатных плат

RO4003C — это многослойный углеводородный ламинат с керамическим наполнителем, обладающий диэлектрической проницаемостью 3,38 ± 0,05 и коэффициентом рассеяния 0,0027, что делает его идеальным выбором для высокочастотных приложений, требующих низких потерь и высокочастотных характеристик.Кроме того, RO4003C является экологически чистым вариантом, поскольку он совместим с бессвинцовым технологическим процессом.

Как свойства RO4003C влияют на производительность печатной платы

Свойства RO4003C играют жизненно важную роль в определении его характеристик в качестве материала для печатных плат.Его низкие потери и высокочастотные характеристики делают его отличным выбором для радиочастотных и микроволновых приложений.Кроме того, его термический коэффициент ε, который составляет +40 частей на миллион/℃, делает его очень подходящим для использования в суровых условиях.

Выбор правильного материала печатной платы: сравнение RO4003C с другими вариантами

Хотя существуют и другие высокочастотные материалы для печатных плат, такие как Rogers RT/duroid, Arlon AD300D и Taconic TLC, RO4003C отличается низкими потерями, высокочастотными характеристиками и терморегуляцией.

Рекомендации по проектированию печатных плат RO4003C

При создании печатных плат RO4003C разработчикам необходимо учитывать несколько факторов, включая контроль импеданса, целостность сигнала и управление температурным режимом.Контроль импеданса имеет решающее значение для обеспечения стабильной работы, а целостность сигнала жизненно важна для надежной передачи данных.Управление температурным режимом также необходимо для предотвращения перегрева и обеспечения долговременной надежности.

Производство печатных плат RO4003C: решение проблем и передовой опыт

Изготовление печатных плат RO4003C может быть затруднено из-за его уникальных свойств.Например, материал хрупкий, что делает его склонным к растрескиванию во время сверления и фрезерования.Производители могут решить эти проблемы, используя специализированное оборудование и методы, такие как лазерное сверление и плазменная очистка.Также рекомендуется заполнить минимальное отверстие медной пастой для лучшего отвода тепла.

RO4003C для высокоскоростных цифровых устройств: обеспечение контроля импеданса и целостности сигнала

RO4003C — отличный выбор для высокоскоростных цифровых схем, требующих контроля импеданса и целостности сигнала.Низкие потери и высокая частота обеспечивают передачу сигналов на большие расстояния без затухания и искажений.Разработчики могут использовать специализированные программные инструменты для расчета требуемой ширины и расстояния между дорожками для достижения оптимального контроля импеданса.

RO4003C для радиочастотных/микроволновых конструкций: обеспечение низких потерь и высокочастотных характеристик

RO4003C — идеальный выбор для радиочастотных и микроволновых конструкций, требующих низких потерь и высокочастотных характеристик.Его диэлектрическая проницаемость и коэффициент рассеяния делают его идеальным для приложений, требующих точного контроля импеданса и фазы.Кроме того, его низкий тепловой коэффициент ε гарантирует, что его характеристики остаются стабильными в широком диапазоне температур.

RO4003C для суровых условий: обеспечение терморегулирования и надежности

RO4003C также является отличным выбором для приложений, работающих в суровых условиях, где температура, влажность и вибрация могут быть серьезными проблемами.Его терморегулирующие свойства гарантируют, что он может эффективно рассеивать тепло, а его размерная стабильность и высокая электрическая прочность обеспечивают долгосрочную надежность.

RO4003C в аэрокосмической и оборонной промышленности: соответствие строгим требованиям

RO4003C широко используется в аэрокосмической и оборонной промышленности, где должны соблюдаться строгие требования к производительности и надежности.Низкие потери и высокочастотные характеристики делают его идеальным для систем связи и радиолокации, а его высокая электрическая прочность и терморегулирующие свойства гарантируют, что он может выдерживать экстремальные условия.

Будущее печатных плат RO4003C: тенденции и инновации в материалах и дизайне

Поскольку спрос на высокочастотные и высокоскоростные печатные платы продолжает расти, будущее печатных плат RO4003C выглядит многообещающе.Исследователи изучают новые способы улучшения свойств материала, такие как снижение его диэлектрической проницаемости и повышение теплопроводности.Кроме того, новые методы проектирования, такие как 3D-печать и гибкие печатные платы, открывают новые возможности для RO4003C в различных приложениях.

В заключение следует отметить, что RO4003C — это высокопроизводительный материал для печатных плат, обладающий широким спектром преимуществ для различных электронных приложений.Понимая свойства RO4003C и аспекты проектирования, связанные с его использованием, разработчики и производители могут добиться оптимальной производительности и надежности своих печатных плат.
