| Высокий свет: | Высокочастотные печатные платы для ПКБ,Высокочастотный ПХБ 20 миллилитров,Высокочастотные ламинированные радиочастотные платы |
||
|---|---|---|---|

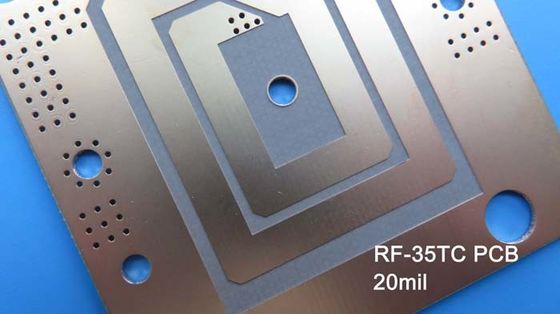

Сегодня мы рады поделиться с вами нашим недавно поставленным ПКБ на основе 20 миллиметровых высокочастотных ламнатов RF-35TC.обеспечивая исключительные характеристики в рассеивании тепла и поддерживая низкие потериС его непревзойденной теплопроводностью и минимальным фактором рассеивания, этот ПКБ-субстрат разработан для превосходного передачи тепла от линий передачи и поверхностных компонентов,такие как транзисторы или конденсаторыИзготовленный из материала на основе PTFE, заполненного керамикой и стекловолокном, RF-35TC превосходит свои аналоги из синтетического каучука, сопротивляясь окислению, пожелтению и подъему в диэлектрической постоянной.
Ключевые особенности:
- Термопроводящий ламинат с низкими потерями
- DK 3,5 +/- 0,05 при 10 ГГц/23°С
- коэффициент рассеивания 0,002 при 10 ГГц/23°С
- Теплопроводность 0,87 Вт/м/К для 0,5 унции меди, 0,92 Вт/м/К для 1 унции меди
- КТЭ в оси X 11 ppm/°C, оси Y 13 ppm/°C и оси Z 34 ppm/°C
- Td 5% потеря веса, 436°C
- Низкое поглощение влаги 0,05%
Преимущества, которые отличают RF-35TC:
1"Лучший в своем классе" Тангенс потери: минимальная потеря сигнала и превосходная эффективность передачи.
2- исключительное тепловое управление: защитите свои высокопроизводительные приложения с превосходными возможностями рассеивания тепла.
3. Dk Стабильность в широком диапазоне температур: обеспечивает постоянную производительность в различных условиях окружающей среды.
4. Улучшенные доходы/эффективность антенны: максимизируйте эффективность и производительность ваших систем антенн.
5Отличная сцепленность с медным очень низким профилем: пользуйтесь надежными и безопасными соединениями с исключительной сцепленностью.
Безупречная конструкция и спецификации:
Этот недавно поставленный ПКБ имеет двухслойный жесткий набор, тщательно выполненный с медным слоем 35 мкм с обеих сторон.С толщиной готовой доски 0Внешние слои с медным весом 1 унции (1,4 миллиметра) обеспечивают надежную связь.Конструкция этого PCB соответствует стандарту IPC-класса-2, гарантируя исключительное качество.
| Удлинение на перерыве (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| Модуль Янга (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | Пси | 667,000 | Н/мм2 | 4,599 |
| Модуль Янга (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | Пси | 637,000 | Н/мм2 | 4,392 |
| Соотношение Пуассона (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| Соотношение Пуассона ((CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| Модуль сжатия | АСТМ D 695 ((23°C) | Пси | 560,000 | Н/мм2 | 3,861 |
| Сила на изгибе (MD) | ASTM D 790/IPC-650 2.4.4 | Пси | 1.46 х 106 | Н/мм2 | 10,309 |
| Сила изгиба ((CD) | ASTM D 790/IPC-650 2.4.4 | Пси | 1.50 х 106 | Н/мм2 | 10,076 |
| Прочность очистки ((1⁄2 унции.CVH) | IPC-650 2.4.8 ((Термальное напряжение.) | Мб/дюйм | 7 | г/см3 | 1.25 |
| Теплопроводность (не обтянутая)125°C) | ASTM F433 ((Сохраненный тепловой поток) | W/(mK) | 0.6 | W/(mK) | 0.6 |
| Теплопроводность ((C1/C1,125°C) | ASTM F433 ((Сохраненный тепловой поток) | W/(mK) | 0.92 | W/(mK) | 0.92 |
| Теплопроводность ((CH/CH,125°C) | ASTM F433 ((Сохраненный тепловой поток) | W/(mK) | 0.87 | W/(mK) | 0.87 |
| Размерная стабильность (MD) | IPC-650-2.4.39 сек.5.4 ((После вырезки) | Миль/дюйм. | 0.23 | мм/м | 0.23 |
| Размерная стабильность ((CD) | IPC-650-2.4.39 сек.5.4 ((После вырезки) | Миль/дюйм. | 0.64 | мм/м | 0.64 |
| Размерная стабильность (MD) | IPC-650-2.4.39 сек.5.5 ((Термальное напряжение.) | Миль/дюйм. | -Нет.04 | мм/м | -Нет.04 |
| Размерная стабильность ((CD) | IPC-650-2.4.39 сек.5.5 ((Термальное напряжение.) | Миль/дюйм. | 0.46 | мм/м | 0.46 |
| Сопротивляемость поверхности | IPC-650 2.5.17.1 ((после повышения температуры.) | Мохмс | 8.33 х 107 | Мохмс | 8.33 х 107 |
| Сопротивляемость поверхности | IPC-650 2.5.17.1 ((после влажности) | Мохмс | 6.42 х 107 | Мохмс | 6.42 х 107 |
| Сопротивляемость объема | IPC-650 2.5.17.1 ((после повышения температуры.) | Мом/см | 5.19 х 108 | Мом/см | 5.19 х 108 |
| Сопротивляемость объема | IPC-650 2.5.17.1 ((после влажности) | Мом/см | 2.91 х 108 | Мом/см | 2.91 х 108 |
| CTE ((ось X)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
| CTE ((Y ось)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
| CTE ((ось Z)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
| Плотность | ASTM D 792 | г/см3 | 2.35 | г/см3 | 2.35 |
| Твердость | ASTM D 2240 ((Остров D) | 79.1 | 79.1 | ||
| Напряжение при перерыве (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| Напряжение на перерыве ((CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| Специфическая температура | ASTM E 1269-05,E 967-08,E 968-02 | j/(g°C) | 0.94 | j/(g°C) | 0.94 |
| Td(2% потеря веса) | IPC-650 2.4.24.6/TGA | oF | 788 | °C | 420 |
| Td(5% потеря веса) | IPC-650 2.4.24.6/TGA | oF | 817 | °C | 436 |
Открытие измерений:
Этот ПКБ имеет размеры 65,25 мм х 83 мм, что позволяет эффективно интегрироваться в различные системы.Этот ПХБ позволяет вашему дизайну с точностьюОтсутствие слепых проемов упрощает процесс изготовления.Нижний шелкопрядильный экран исключен для гладкого видаТолщина покрытия 20 мкм, что обеспечивает надежные соединения по всей пластинке.
Строгое тестирование и глобальная доступность:
Чтобы обеспечить оптимальную производительность, каждый ПКБ проходит 100% электрический тест перед отгрузкой, гарантируя его надежность и функциональность.Этот высокопроизводительный ПКБ готов к внедрению в ваши проекты в любой точке мира..
Бесчисленные приложения, безграничные возможности:
Этот высокочастотный ПКБ используется в широком спектре применений, в том числе:
- фильтры, соединители и питание: испытать высокую производительность в критических энергетических приложениях.
- Усилители: используйте весь потенциал ваших усилителей с помощью этой высокопроизводительной подложки.
- Антенны: повысите эффективность и мощность ваших антенн для превосходного передачи сигнала.
- Спутники: доверие к надежности и возможностям теплового управления RF-35TC для спутниковых систем.
В заключение, RF-35TC устанавливает новый критерий для высокомощных ПКБ-субстратов.и исключительная стабильность позволяет инженерам расширять границы производительности и эффективности в своих высокомощных приложенияхОщутите революционные возможности RF-35TC и поднимите свои проекты на новые высоты производительности и надежности.
