Подробная информация о продукте:
Оплата и доставка Условия:
|
| Высокий свет: | Керамический ПТФЕ высокочастотный ПКБ,Никакая поверхность не заканчивает высокочастотный ПКБ,Высокочастотные радиочастотные платы PCB 20 миллилитров |
||
|---|---|---|---|
Представляем наш недавно поставленный ПКБ, который основан на высокочастотном материале RT/duroid 6035HTC.RT/duroid 6035HTC высокочастотный субстрат является передовым материалом схемы, разработанной специально для высокопроизводительных RF и микроволновых приложенийС его керамическими заполненными композитными материалами PTFE, этот исключительный PCB предлагает несравненную производительность и надежность.
Особенности:
1. DK 3,5 +/- 0,05 при 10 ГГц/23°С: ПКБ обеспечивает стабильную диэлектрическую постоянную, обеспечивая постоянную целостность сигнала и точные электрические характеристики.
2Коэффициент диссипации 0,0013 при 10 ГГц/23°С: с низким касательным потерями, эта ПКБ демонстрирует отличную высокочастотную производительность, минимизируя потерю и искажение сигнала.
3Тепловой коэффициент диэлектрической постоянной -66 ppm/°C: тепловая стабильность ПКБ обеспечивает надежную работу в широком диапазоне температур, защищая от колебаний производительности.
4Поглощение влаги 0,06%: низкая скорость поглощения влаги повышает долговечность ПХБ и предотвращает деградацию, вызванную воздействием влаги.
5Теплопроводность 1,44 Вт/м/К при 80°С: благодаря высокой теплопроводности, этот ПКБ эффективно рассеивает тепло, что позволяет снизить рабочую температуру при применении высокой мощности.
6. CTE в оси X 19 ppm/°C, оси Y 19 ppm/°C и оси Z 39 ppm/°C: низкий коэффициент теплового расширения ПКБ минимизирует риск деформации или повреждения из-за изменений температуры.
| NT1 дюроид 6035HTC Типичное значение | |||||
| Недвижимость | NT1 резкий рост | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 3.50±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 3.6 | Z | 8 ГГц - 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания | 0.0013 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -66 | Z | ppm/°C | -50°C до 150°C | mod IPC-TM-650, 2.5.5.5 |
| Сопротивляемость объема | 108 | MΩ.cm | А. | IPC-TM-650, 2.5.17.1 | |
| Сопротивляемость поверхности | 108 | MΩ | А. | IPC-TM-650, 2.5.17.1 | |
| Размерная стабильность | -0.11 -0.08 | CMD MD | мм/м (мл/дюйм) | 0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 | IPC-TM-650 2.4.39А |
| Модуль тяги | 329 244 | MD CMD | Кпси | 40 часов @ 23°C/50RH | ASTM D638 |
| Поглощение кислорода | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Коэффициент теплового расширения (-50 °C до 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| Теплопроводность | 1.44 | В/м/к | 80°C | АСТМ C518 | |
| Плотность | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Прочность медной кожуры | 7.9 | ПЛИ | 20 сек. @ 288 °C | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Совместимость с процессом без свинца | - Да, конечно. | ||||
Преимущества:
1Высокая теплопроводность: улучшенная способность диэлектрического рассеивания тепла RT/duroid 6035HTC PCB позволяет снизить температуру работы, обеспечивая оптимальную производительность и надежность,особенно для применения на высокой мощности.
2. Низкий убыточный тангенс: с отличными высокочастотными характеристиками, этот ПКБ минимизирует потерю и искажение сигнала, обеспечивая точную и надежную передачу радиочастотных и микроволновых сигналов.
3Теплоустойчивая медная фольга с низким профилем и обратной обработкой: медная фольга ПХБ, обладающая свойствами низкого профиля и обратной обработки,предлагает меньшие потери вставки и отличную тепловую устойчивость для следов, что повышает целостность и долговечность сигнала.
4Усовершенствованная система наполнения: инновационная система наполнения, используемая в этом ПКБ, улучшает пробиваемость и продлевает срок службы инструмента, превосходя производительность материалов цепи, содержащих наполнители из алюминия.
| ПКБ-материал: | ПТФЕ-композиты, наполненные керамикой |
| Наименование: | NT1 резиновый металл |
| Диэлектрическая постоянная: | 3.50±0.05 |
| Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: | 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, OSP и т.д. |
ПКБ-накопление:

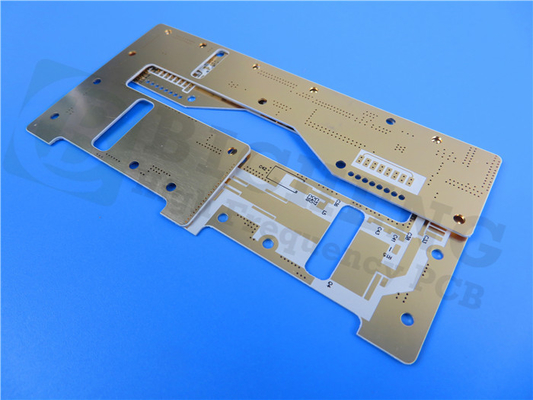

Этот двухслойный жесткий ПКБ имеет слой меди 35 мкм с обеих сторон, скрещивая RT/duroid 6035HTC материал толщиной 0,508 мм (20 миллиметров).Конструкция стека обеспечивает оптимальную передачу сигнала и структурную целостность.
Подробная информация о конструкции ПКБ:
Размер этого печатного листа размером 200,5 мм х 41,5 мм, с допустимым допуском +/- 0,15 мм. Он поддерживает минимальное пространство следов 4/6 миллиметров и минимальный размер отверстия 0,3 мм. Толщина готовой доски 0,6 мм,и готовый вес меди составляет 1 унцию (1С толщиной покрытия 20 мкм и поверхностью из голых медных покрытий, этот ПКБ готов удовлетворить потребности высокочастотных приложений.Не имеет ни верхнего, ни нижнего шелкопряда.Каждый печатный лист проходит строгий 100% электрический тест перед отгрузкой, обеспечивая оптимальную функциональность и надежность.
Статистика ПХБ:
Этот печатный лист состоит из 26 компонентов и в общей сложности 100 подложки, с 58 сквозь отверстие подложки и 42 верхней поверхности технологии установки (SMT) подложки.ПКБ включает 47 каналов и предназначен для размещения 5 сетей, обеспечивая универсальность для различных конфигураций цепей.
Принятый стандарт и доступность:
Этот ПХБ соответствует стандарту IPC-класса-2, обеспечивая высокое качество производства и сборки.
Типичные применения:
RT/duroid 6035HTC PCB идеально подходит для ряда применений, включая:
- Усилители высокопроизводительных радиочастот и микроволновых
- Усилители мощности
- Сцепки
- Фильтры.
- Комбинаторы
- Разделители мощности
Ощутите превосходную производительность и надежность высокочастотного PCB RT/duroid 6035HTC.и продвинутая конструкция делают его идеальным выбором для требовательных высокопроизводительных RF и микроволновых приложений.
