Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | RO4360G2 | Размер ПКБ: | 68.35мм х 41.4мм = 1PCS |
|---|---|---|---|
| Вес меди: | 1 унция | Поверхностная отделка: | Золото погружения |
| Количество слоев: | 2 слоя | Толщина PCB: | 0.6 мм |

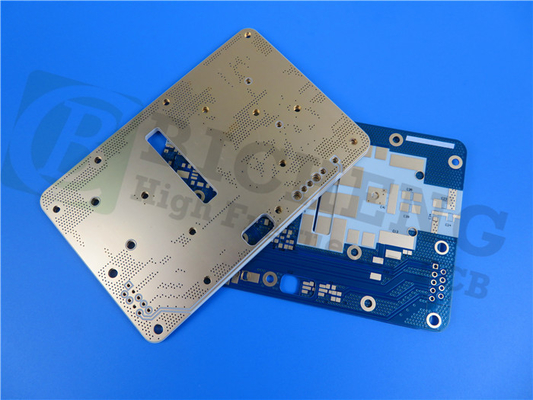

Недавно поставленный RO4360G2 2-слойный жесткий печатный лист является передовым продуктом, который сочетает в себе производительность и способность обработки, что делает его идеальным для широкого спектра приложений.Давайте углубимся в ключевые особенности и преимущества этого исключительного PCB:
Особенности:
- Диэлектрическая постоянная (Dk) 6,15+/- 0,15 при 10 ГГц/23°C: обеспечивает надежную передачу сигнала и оптимальную производительность.
- Коэффициент рассеивания 0,0038 при 10 ГГц/23°C: минимизирует потерю сигнала, сохраняя целостность сигнала.
- высокая теплопроводность 0,75 Вт/мк: эффективное рассеивание тепла, повышение надежности и производительности.
- Низкий коэффициент теплового расширения по оси Z при 28 ppm/°C: обеспечивает стабильность измерений при различных температурах.
- Бессвинцовый процесс совместимый, воспламеняемость 94V-0: экологически чистый и соответствует строгим требованиям безопасности.
| RO4360G2 Типичная стоимость | |||||
| Недвижимость | RO4360G2 | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 6.15±0.15 | Z | 10 ГГц/23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 ГГц/23°C | |||||
| Фактор рассеивания,tanδ | 0.0038 | Z | 10 ГГц/23°C | IPC-TM-650 2.5.5.5 | |
| Теплопроводность | 0.75 | W/mK | 50°C | ASTM D-5470 | |
| Сопротивляемость объема | 4.0 х 1013 | Ω.cm | Повышенное T | IPC-TM-650 2.5.17.1 | |
| Сопротивляемость поверхности | 9.0 х 1012 | Ω | Повышенное T | IPC-TM-650 2.5.17.1 | |
| Электрическая сила | 784 | Z | В/мл | IPC-TM-650 2.5.6.2 | |
| Прочность на растяжение | 131 (19) 97 ((14) | X Y | MPa (kpsi) | 40 часов 50% RH/23 | ASTM D638 |
| Сила изгиба | 213 ((31) 145 ((21) | X Y | Mpa (kpsi) | 40 часов 50% RH/23 | IPC-TM-650, 2.4.4 |
| Коэффициент теплового расширения | 13 14 28 | X Y Z | ppm/°C | -50°Cдо 288°CПосле повторного теплового цикла | IPC-TM-650, 2.1.41 |
| Tg | >280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 407 | °C | ASTM D3850 с использованием TGA | ||
| T288 | > 30 | Z | минуты | 30 минут / 125°CПредварительная выпечка | IPC-TM-650 2.2.24.1 |
| Поглощение кислорода | 0.08 | % | 50°C/48 часов | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Тепловой коэффициент er | -131 @10 ГГц | Z | ppm/°C | -50°Cдо 150°C | IPC-TM-650, 2.5.5.5 |
| Плотность | 2.16 | gm/cm3 | NT1 религия | ASTM D792 | |
| Прочность медной кожуры | 5.2 (0,91) | pli (N/mm) | Условие B | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 Файл QMTS2. E102765 | |||
Преимущества:
- Гибкость проектирования: RO4360G2 предлагает гибкость проектирования, позволяя инновационные и индивидуальные приложения.
- надежность проходных отверстий: обеспечивает прочные и надежные соединения для компонентов.
- Автоматизированная сборка совместима: облегчает эффективные и рациональные производственные процессы.
- Экологически чистый - Совместимый с процессом без свинца: поддерживает экологически чистые инициативы и соблюдение правил.
- Эффективная цепочка поставок и короткие сроки выполнения: экономически эффективный вариант материала с более быстрым сроком обработки.
RO4360G2 2-слойный жесткий печатный лист разработан с тщательными деталями конструкции для удовлетворения ваших конкретных требований.в то время как минимальная ширина следа 4 миллиметров и пространство 6 миллиметров обеспечивают точное маршрутизацию сигналаС толщиной готовой доски 0,6 мм и массой готовой меди 1 унции (1,4 миллиметра) на внешних слоях, этот ПКБ предлагает тонкий профиль без ущерба для проводимости.20 мкм через толщину покрытия и погружения золотой поверхности завершения обеспечивают надежные электрические соединения и отличную сварочностьВерхняя и нижняя зеленая сварные маски обеспечивают защиту и визуальную ясность, в то время как 100% электрический тест перед отправкой гарантирует качество.5мм проемы, заполненные смолой и закрытые, повышают структурную целостностьПоддерживая 11 компонентов, 70 подложки (46 через отверстие и 24 верхний SMT), и 35 vias, этот PCB предлагает универсальность для различных приложений.
Статистика ПКБ показывает его ключевые характеристики: с 3 сетями ПКБ позволяет использовать несколько путей сигналов, а его точная конструкция облегчает эффективное соединение.Если вы нуждаетесь в надежных через отверстие соединений или поверхности технологии установки, ПКБ RO4360G2 оснащен 46 проходными прокладками и 24 верхними прокладками SMT. Отсутствие нижних прокладки SMT обеспечивает оптимальные варианты планировки.Эти детали и статистика подчеркивают точность, надежность и универсальность двухслойных жестких печатных плат RO4360G2, что делает их отличным выбором для различных электронных приложений.
Принятый стандарт: IPC-класс-2.
| ПКБ-материал: | Терморезистентные материалы, наполненные углеводородами |
| Наименование: | RO4360G2 |
| Диэлектрическая постоянная: | 6.15 ± 0.15 |
| Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: | 8миллиметров (0,203 мм), 12миллиметров (0,705 мм), 16миллиметров (0,406 мм), 20миллиметров (0,508 мм), 24миллиметров (0,610 мм), 32миллиметров (0,813 мм), 60миллиметров (1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, OSP и т.д. |
Применение:
- Усилители мощности базовой станции: достичь высокопроизводительного усиления мощности для базовых станций.
- Маленькие клетчатые передатчики: позволяют эффективную и надежную связь в системах небольших клетчатых передатчиков.
Доступность: PCB RO4360G2 доступен во всем мире, обеспечивая доступность для глобальных клиентов.
Ознакомьтесь с мощностью и эффективностью RO4360G2 2-слойных жестких печатных плат в вашем следующем проекте.
