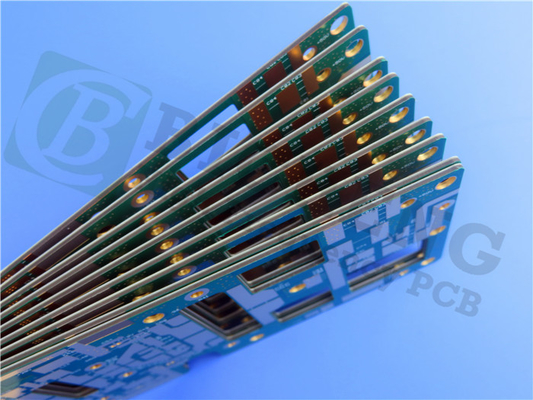

2-слойный радиочастотный ПКБ TMM10 толщиной 20 миллиметров с синей сварной маской и погружением серебра

Приготовьтесь стать свидетелями новой эры в радиочастотных и микроволновых схемах с нашим новаторским PCB TMM10.Этот передовой ПХБ готов произвести революцию в отрасли.Откройте для себя необычайные особенности и преимущества, которые отличают PCB TMM10, обеспечивая непревзойденную производительность и устанавливая новые стандарты совершенства.

Беспрецедентная производительность:

1Высокая целостность сигнала:
- С Dk 9,20 +/- 0,23 на 10 ГГц PCB TMM10 обеспечивает точное и надежное распространение сигнала, минимизируя потери и искажения.
- Коэффициент рассеивания 0,0022 на частоте 10 ГГц гарантирует исключительную точность сигнала, что позволяет передавать высококачественные данные.
- Термический коэффициент Dk -38 ppm/°K обеспечивает стабильную производительность при температурных колебаниях, обеспечивая постоянную целостность сигнала.

2Усовершенствованное тепловое управление:
- ПХБ TMM10 обладает коэффициентом теплового расширения, соответствующим медным, что уменьшает тепловое напряжение и повышает общую надежность.
- При теплопроводности 0,76 Вт/мк теплораспределение оптимизировано, предотвращая ухудшение производительности в сложных приложениях.
- Впечатляющая температура разложения (Td) 425 °C TGA обеспечивает устойчивость ПХБ даже при высоких температурах.

Беспрецедентная надежность:

1- исключительные механические свойства:
- PCB TMM10 обладает исключительной устойчивостью к проникновению и холодным потокам, обеспечивая долгосрочную стабильность и надежность.
- Устойчивая к химическим веществам, ПХБ минимизирует риск повреждения во время изготовления, что приводит к повышенной долговечности и увеличению срока службы.

2Упрощенный процесс производства:
- ТММ10 ПХБ исключает необходимость обработки натриевым нафтанатом перед безэлектропластировкой, упрощая процесс производства и экономия драгоценного времени.


- Основанная на термоустойчивой смоле, эта печатная пластина позволяет надежно связывать провода, обеспечивая безопасные соединения и снижая риск сбоев.

Конструкция с высокой точностью:

Этот печатный лист имеет двухслойную жесткую конструкцию, тщательно разработанную для удовлетворения самых требовательных требований:
- Размеры доски: 63 мм х 45 мм, предлагая компактное, но универсальное решение.
- Минимальная проницательность: 5/5 миллиметров, что позволяет создавать сложные схемы и точно направлять сигналы.
- Минимальный размер отверстия: 0,35 мм, что облегчает бесшовную интеграцию компонентов.
- Толщина готовой доски: 0,6 мм, обеспечивая баланс между долговечностью и ограничениями пространства.
- Оконченный вес Cu: 1 унция (1,4 миллиметра) внешних слоев, обеспечивающих оптимальную проводимость и целостность сигнала.
- через толщину покрытия: 20 мкм, гарантируя надежное соединение.
- Поверхностная отделка: погруженное серебро, обеспечивающее превосходную сварную способность и коррозионную стойкость.
- верхний шелковый экран: белый, облегчающий четкую идентификацию компонентов для облегчения сборки и осмотра.
- Верхняя сварная маска: синяя, обеспечивающая эффективную защиту и изоляцию.
- 100% Электрические испытания, используемые перед отгрузкой, гарантирующие качество и надежность продукта.

Многофункциональное применение:

ПКБ TMM10 идеально подходит для широкого спектра применений, включая:
- радиочастотные и микроволновые схемы, гарантирующие точную передачу и прием сигналов.
- Усилители мощности и комбинаторы, обеспечивающие эффективное управление и распределение энергии.
- фильтры и соединители, облегчающие точное манипулирование сигналом и фильтрацию.
- системы спутниковой связи, обеспечивающие бесперебойную и надежную связь.
- Антенны глобальных систем позиционирования (GPS), обеспечивающие точную информацию о местоположении.
- Подключайте антенны, позволяющие беспроводной связи в различных сценариях.
- Диэлектрические поляризаторы и линзы, повышающие оптические характеристики и функциональность.
- Чип-тестеры, предлагающие надежную платформу для эффективного тестирования и проверки.

Бескомпромиссное качество и доступность:

Наши печатные платы соответствуют строгому стандарту качества IPC-класса 2, обеспечивая высочайший уровень производственного совершенства и надежности.позволяет клиентам по всему миру получить доступ к этой новаторской технологии.

В заключение, PCB TMM10 представляет собой значительный скачок вперед в RF и микроволновых приложениях.Это позволяет инженерам и дизайнерам открывать новые уровни производительности и инноваций.Доверяйте PCB TMM10 для революции ваших проектов и продвижения к беспрецедентному успеху.
