Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | TC350 | Размер ПКБ: | 68.35мм х 41.4мм = 1PCS, +/- 0.15мм |
|---|---|---|---|
| Вес меди: | 1 унция | Поверхностная отделка: | Уровень сварки горячим воздухом (HASL) |
| Количество слоев: | 2 слоя | Толщина PCB: | 0.6 мм |

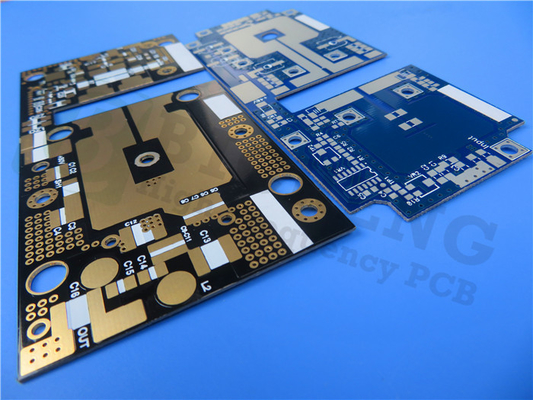

Представляем наш недавно поставленный ПКБ на основе ТС350 субстратов - передовое решение для высокопроизводительных приложений.высокотермопроводящие керамические наполнителиЭто уникальное сочетание обеспечивает исключительную производительность с точки зрения низких потерь при вставке, более высокой теплопроводности и превосходной надежности.позволяет снизить температуру работы в сложных условиях.
Благодаря отличной постоянной диэлектрической стабильности при различных температурах, ламинат TC350 идеально подходит для конструкторов усилителей мощности и антенн, стремящихся максимизировать прирост и минимизировать потерю полосы пропускания.Они также обеспечивают решающую стабильность для фазовых и импедантных чувствительных устройств, таких как сетевые трансформаторы и Wilkinson Power Dividers.
| Недвижимость | Объекты | Стоимость | Тест Мертот |
| 1. Электрические свойства | |||
| Диэлектрическая постоянная (может варьироваться в зависимости от толщины) | |||
| @ 1 МГц | - Я не знаю. | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 ГГц | - Я не знаю. | 3.50 | РЕЗОНАНТНАЯ ПОЛНОСТЬ |
| @10 ГГц | - Я не знаю. | 3.50 | IPC TM-650 2.5.5.5 |
| Фактор рассеивания | |||
| @ 1 МГц | - Я не знаю. | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 ГГц | - Я не знаю. | 0.0018 | РЕЗОНАНТНАЯ ПОЛНОСТЬ |
| @10 ГГц | - Я не знаю. | 0.0020 | IPC TM-650 2.5.5.5 |
| Температурный коэффициент диэлектрика | - Я не знаю. | ||
| TC r @ 10 ГГц (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
| Сопротивляемость объема | |||
| C96/35/90 | MΩ-см | 7.4х106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-см | 1.4х108 | |
| Сопротивляемость поверхности | |||
| C96/35/90 | MΩ | 3.2х107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3х108 | IPC TM-650 2.5.17.1 |
| Электрическая сила | Вольт/миль (кВ/мм) | 780 (31) | IPC TM-650 2.5.6.2 |
| Диэлектрический разрыв | kV | 40 | IPC TM-650 2.5.6 |
| Сопротивление дуги | Второй | >240 | IPC TM-650 2.5.1 |
| 2Тепловые свойства | |||
| Температура разложения (Td) | |||
| Первоначальный | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| T288 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| T300 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| Тепловое расширение, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Тепловое расширение, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| Процент расширения по оси z (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3Механические свойства | |||
| Прочность очистки до меди (1 унция/35 микрон) | |||
| После теплового стресса | В литрах/дюймах (Н/мм) | 7 (1.2) | IPC TM-650 2.4.8 |
| При повышенных температурах (150oC) | В литрах/дюймах (Н/мм) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Послепроцессные решения | В литрах/дюймах (Н/мм) | 7 (1.2) | IPC TM-650 2.4.8 |
| Модуль молодого | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Прочность на изгибе (машина/переход) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Прочность на тягу (машина/переход) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Модуль сжатия | kpsi (MPa) | АСТМ D-3410 | |
| Соотношение Poisson's | - Я не знаю. | АСТМ D-3039 | |
| 4. Физические свойства | |||
| Поглощение воды | % | 0.05 | IPC TM-650 2.6.2.1 |
| Плотность окружающей среды 23oC | г/см3 | 2.30 | ASTM D792 Метод А |
| Теплопроводность | W/mK | 0.72 | ASTMD5470 |
| Специфическая температура | J/gK | 0.90 | ASTM D5470 |
| Возгораемость | класс | V0 | UL-94 |
| NASA Выброс газов, 125oC, ≤10-6 торр | |||
| Общая потеря массы | % | 0.02 | NASA SP-R-0022A |
| Собранные летучие | % | 0.01 | NASA SP-R-0022A |
| Водяной пар восстановлен | % | 0.01 | NASA SP-R-0022A |
Эта печатная пластина имеет несколько примечательных особенностей и преимуществ. Ламинат TC350 предлагает диэлектрическую постоянную (Dk) 3,5 на 1 МГц, 1.8 ГГц и 10 ГГц, обеспечивая постоянную производительность.С коэффициентом рассеивания до 00,0015 на 1 МГц, 0,0018 на 1,8 ГГц и 0,002 на 10 ГГц, целостность сигнала сохраняется даже при высоких частотах.с низким тепловым коэффициентом Dk, высокая теплопроводность 0,72 W/mk и широкий диапазон температур T260, T288, T300 > 60 минут.эффективное теплораспределение, и повышенное использование полосы пропускания для усилителей и антенн.
Этот ПКБ представляет собой двухслойную жесткую конструкцию с медью толщиной 35 мкм с каждой стороны. Ядро TC350 имеет толщину 0,508 мм (20 миллиметров).6 мм и готовый медный вес 1 унции (1.4 миллиметров) на внешних слоях, этот ПКБ предлагает прочную конструкцию при сохранении компактности.5 мм проемы заполнены смолой и закрыты обеспечивают надежные электрические соединения и структурную целостностьЗеленая сварная маска на верхнем и нижнем слоях обеспечивает защиту и профессиональную отделку.
| ПКБ-материал: | Ткань, усиленная стекловолокном, наполненная керамикой, композит на основе ПТФЕ |
| Наименование: | TC350 |
| Диэлектрическая постоянная: | 3.5±0.05 |
| Теплопроводность | 0.72 Вт/м-К |
| Фактор рассеивания | Df.002@10 ГГц |
| Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: | 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
С точки зрения статистики, эта печатная пластина поддерживает установку 19 компонентов и предлагает в общей сложности 48 блоков, в том числе 26 блоков с отверстиями и 22 блока технологии верхней поверхности (SMT).С 25 проходами и 3 сетямиПеред отгрузкой ПКБ проходит строгое 100% электрическое испытание для обеспечения оптимальной производительности.
Этот ПКБ на базе TC350 соответствует стандарту качества IPC-класса-2 и совместим с графикой Gerber RS-274-X. Он легко доступен во всем мире,сделать его доступным для различных проектов и приложенийНекоторые типичные приложения включают усилители мощности, фильтры, сцепляющие устройства, усилители, установленные на башне (TMA), усилители, установленные на башне (TMB), антенны с тепловым циклом, чувствительные к диэлектрическому дрейфу,и микроволновые комбинаторы и разделители мощности.
Попробуйте преимущества наших ПКБ на базе TC350, предлагающих исключительную производительность, надежность и тепловое управление для ваших высокопроизводительных электронных конструкций.
