Подробная информация о продукте:
Оплата и доставка Условия:
|
Основное вещество: | ЛЮБИМЕЦ | Отсчет слоя: | 2 слоя |
---|---|---|---|
Толщина PCB: | 0.15mm | Размер PCB: | 172 x 145mm=1PCS |
Coverlay: | Белый | Silkscreen: | НЕТ |
Медный вес: | 35um | Поверхностный финиш: | Золото погружения |

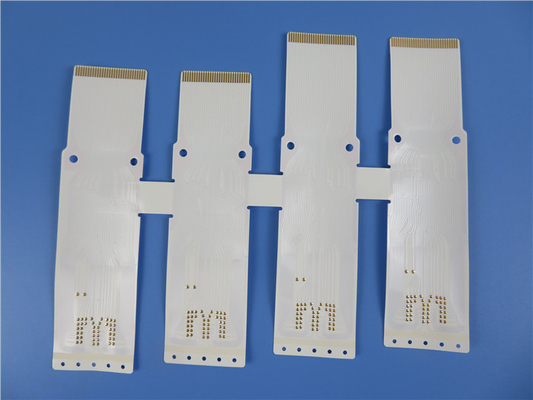

Гибкая напечатанная цепь FPC на ЛЮБИМЦЕ с белой маской припоя
(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общая информация
Это тип цепи двойного слоя гибкой построенной на субстрате ЛЮБИМЦА, весе меди 1oz на каждом слое. FPC покрывает с белыми маской припоя и золотом погружения на пусковых площадках. Пусковые площадки выпячиваны для применений принтера.
Спецификации FPC
РАЗМЕР PCB | 172 x 145mm=1PCS |
Основное вещество: | ЛЮБИМЕЦ |
Количество слоев | Двойник встал на сторону PCB |
SMT | n/a |
Через компоненты отверстия | нет |
STACKUP СЛОЯ | Медь ------- 35um (1oz) |
Прилипатель | |
ЛЮБИМЕЦ | |
Прилипатель | |
Медь ------- 35um (1oz) | |
Минимальные трассировка и космос: | 4mil/8mil |
Минимальные/максимальные отверстия: | 1.2mm/3.5mm |
Окончательная фольга внешняя: | 1oz |
Окончательная фольга внутренняя: | 0oz |
Окончательная высота PCB: | 0.25mm ±0.05 |
Поверхностный финиш | Золото погружения |
Припаяйте маску для того чтобы примениться к: | ВЕРХНИЙ, нижний |
Цвет маски припоя: | Белое Coverlay |
CONTOUR/CUTTING | Пробивать |
Укрепление: | ЛЮБИМЕЦ на задней части зоны пальца золота |
Сторона компонентного сказания | НЕТ |
Цвет компонентного сказания | НЕТ |
ЧЕРЕЗ | Покрытый через отверстие (PTH) |
ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
ТЕСТ | Пересылка электрического теста 100% прежняя |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Особенности и преимущества
Превосходная гибкость;
Уменьшенный том PCB;
Уменьшенный вес;
Увеличенная надежность
Последовательность собрания;
Больше чем леты 18+ опыта PCB;
Тариф жалобы клиента: <1>
Возможность прототипа;
Возможность объема продукции
Типичные применения
Емкостные экран касания/панель, промышленная доска регулятора температуры контроля мягкая, доска читателя карты потребителя мягкая
Covercoat/маска припоя
Маска припоя в гибком PCB отличает твердая доска, это обычно фильм polyimide покрытый на одной стороне с полу-лечить и не-потрепанный прилипатель, мы вызываем его covercoat в гибкой цепи. Она прокатана к гибкой цепи под жарой и давлением, так, что медная картина полно будет помещена за исключением пусковых площадок припоя которые подвергаются действию через отверстия доступа в covercoat.
Лист продукции covercoat должен быть отрезанные немножко небольшими чем гибкий лист продукции цепи для избежания преждевременного запечатывания края, которое смогло поглотить воздушные пузыри в пакете.
Лист продукции для covercoat обеспечен с оборудуя отверстиями в близком регистре с оборудуя отверстиями в листе продукции для гибкой цепи. Отверстия доступа обычно просверлены, но в случае высокообъемной продукции, пробивать более рентабелен.
В принципе, выполнен сверлить covercoat тем же самым способом, что сверля твердые доски, т.е., несколько листов covercoat штабелированы, или 5 вверх или 10 вверх. Сверля параметры, однако, несколько различны, из-за материала polyimide и отсутствия медной фольги, которое в противном случае смогло извлечь некоторую из жары из будучи просверленным отверстий.
Когда сверля/пробивая большие продукция covercoat листы, его необходима для того чтобы возмещать потерю габаритные изменения гибкого листа продукции цепи, который смогите составлять как очень как 0,2%.
Возможности 2022 FPC
Нет. | Спецификации | Возможности |
1 | Тип доски | Однослойный, слой Doulbe, разнослоистый, Тверд-гибкий трубопровод |
2 | Основное вещество | PI, ЛЮБИМЕЦ |
3 | Медный вес | 0.5oz, 1oz, 2oz |
4 | Размер СИД максимальный | 250 x 5000mm |
5 | Общий максимальный размер | 250 x 2000mm |
6 | Толщина доски | 0.03mm-3.0mm |
7 | Допуск толщины | ±0.03mm |
8 | Буровая скважина Mininum | 0.05mm |
9 | Максимальная буровая скважина | 6.5mm |
10 | Допуск буровой скважины | ±0.025mm |
11 | Толщина стены отверстия | ≧ 8 um |
12 | Минимальный след/зазор однослойной доски | 0.025/0.03mm |
13 | Минимальный след/зазор двойного слоя и разнослоистой доски | 0.03/0.040mm |
14 | Вытравлять допуск | ±0.02mm |
15 | Минимальная ширина сказания шелка | ≧ 0.125mm |
16 | Минимальное Heigh сказания шелка | ≧0.75mm |
17 | Расстояние от сказания, который нужно проложить | ≧0.15mm |
18 | Расстояние от раскрывая маски припоя сверла Coverlay, который нужно отслеживать | ≧0.03mm |
19 | Расстояние от раскрывая маски припоя пробивать Coverlay для того чтобы отслеживать | ≧0.03mm |
20 | Толщина никеля погружения | 100-300u» |
21 | Толщина золота погружения | 1-3u» |
22 | Thicnkess олова погружения | 150-400u» |
23 | Минимальная электрическая испытывая пусковая площадка | 0.2mm |
24 | Минимальный допуск плана (нормальный пунш стальной прессформы) | ±0.1mm |
25 | Минимальный допуск плана (пунш прессформы стали точности) | ±0.05mm |
26 | Радиус Mininum угла наклона (план) | 0.2mm |
27 | Материал Stiffner | PI, FR-4, 3M слипчивое, ЛЮБИМЕЦ, стальной лист |
28 | RoHs | Да |
29 | Цвет маски припоя | Желтый, белый, черный, зеленый |
Больше дисплеев белого гибкого трубопровода
