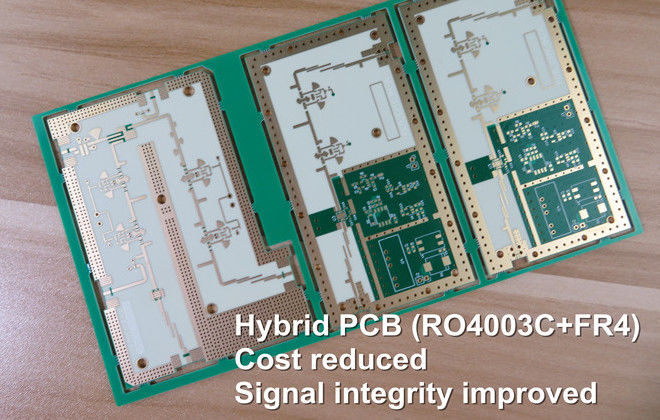

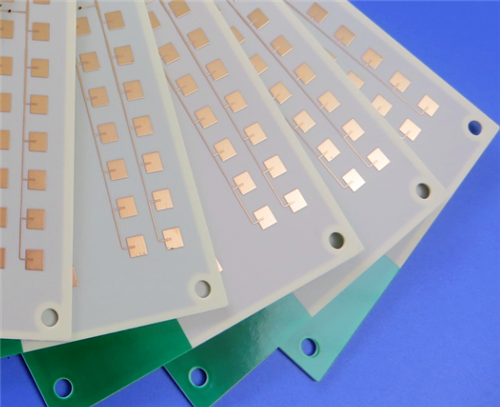

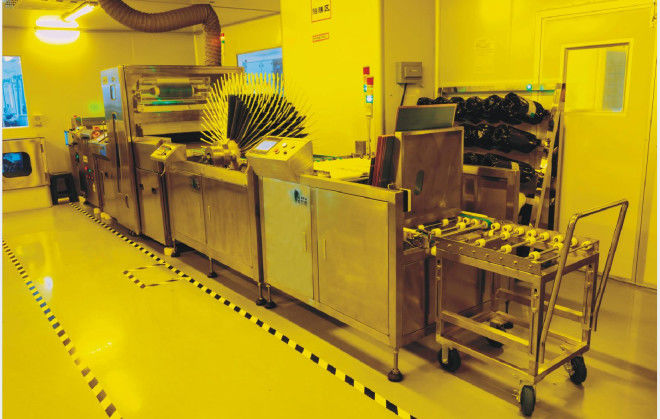

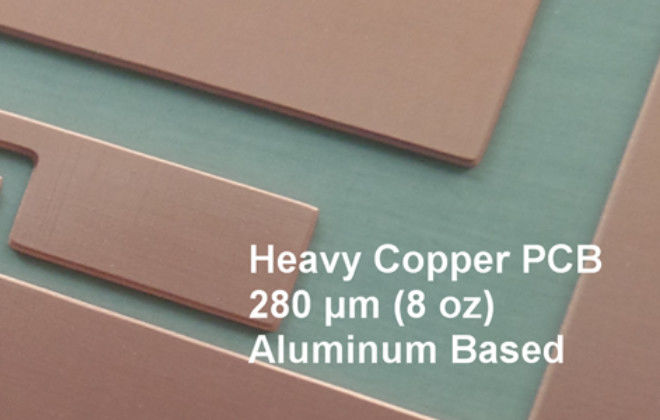

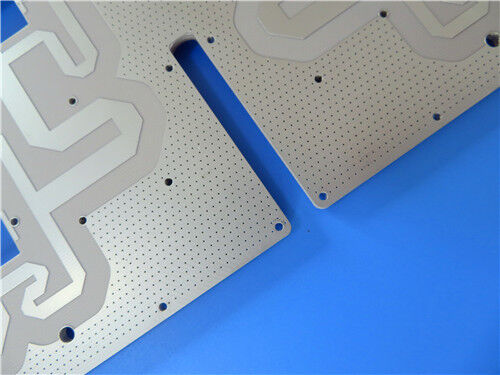

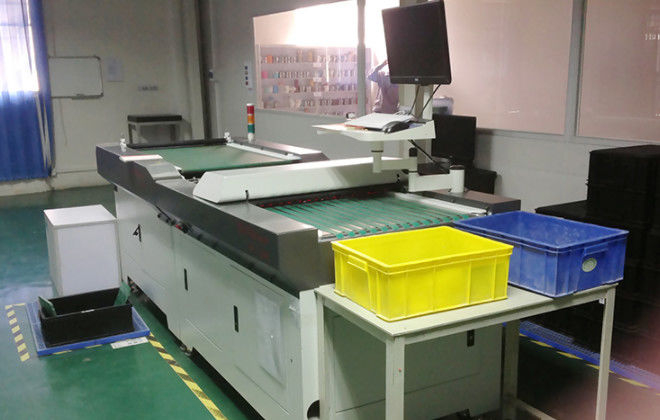

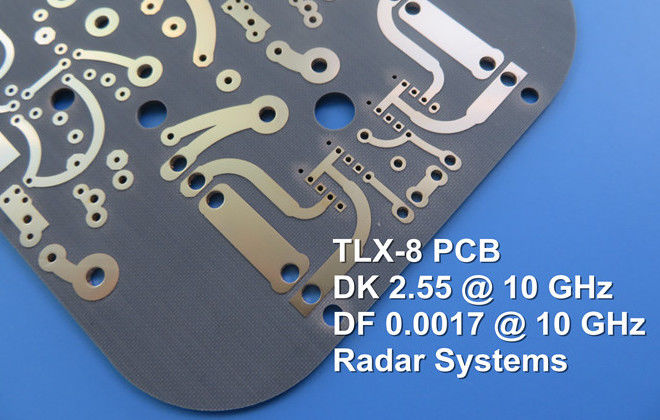

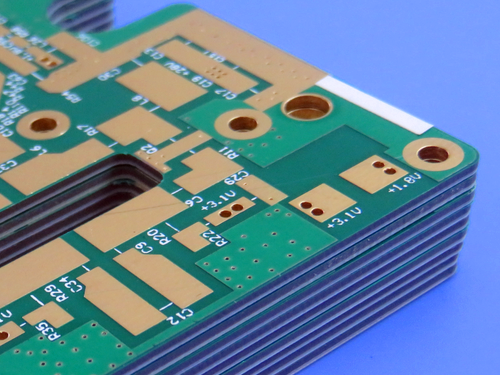

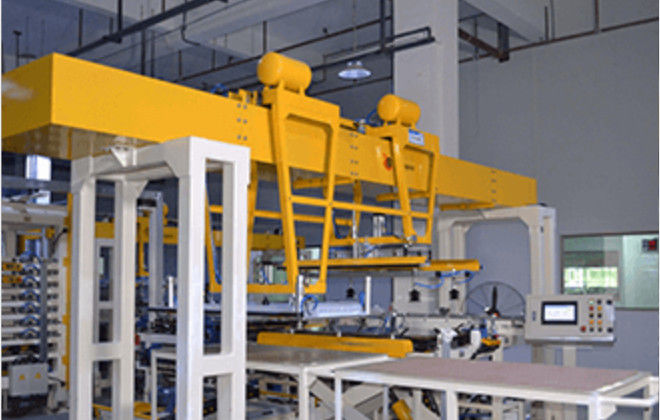

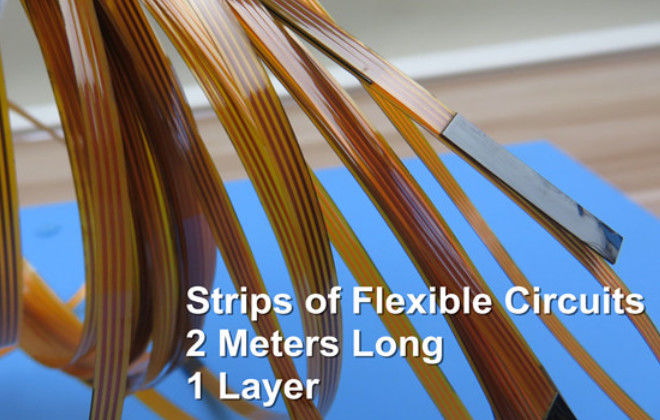

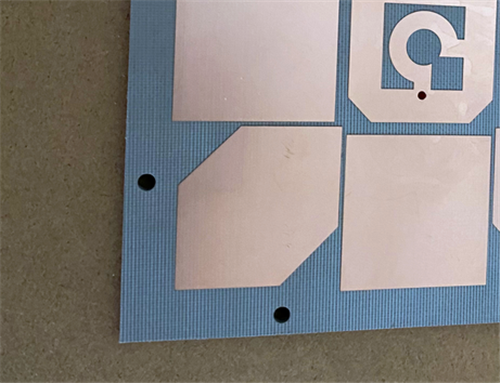

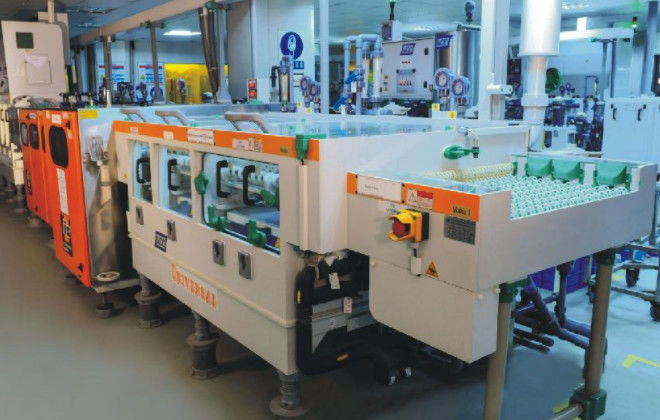

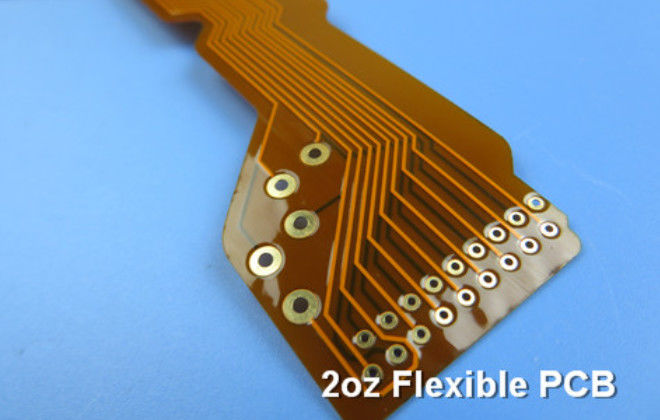

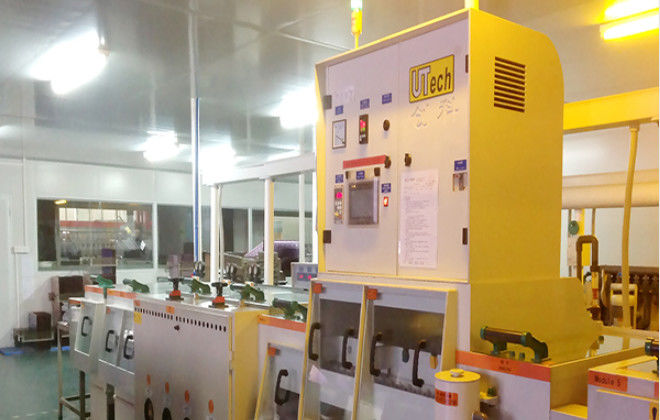

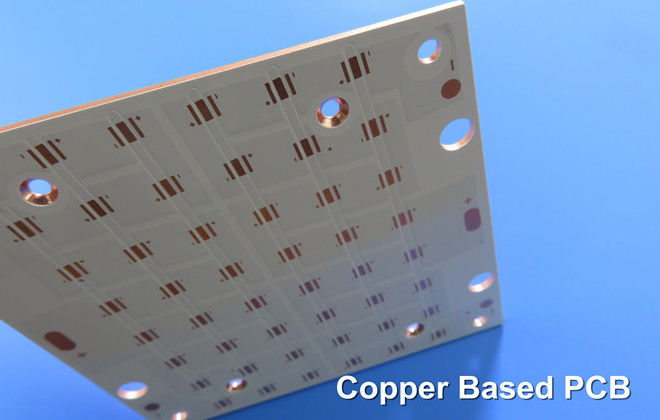

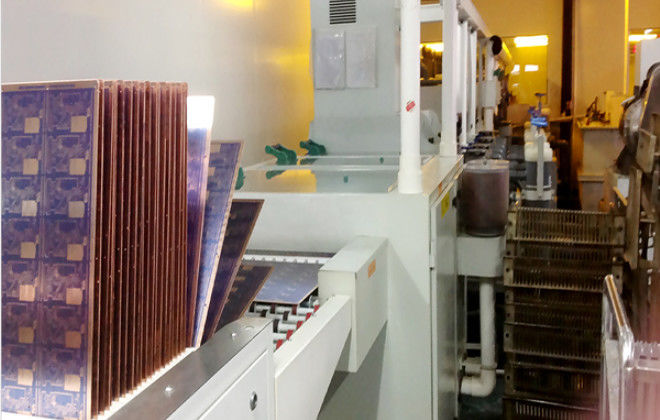

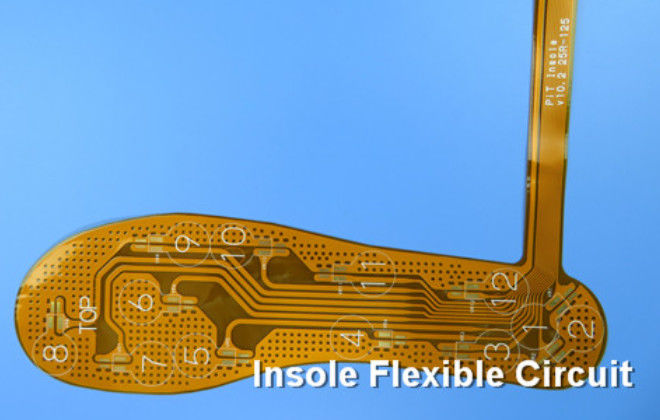

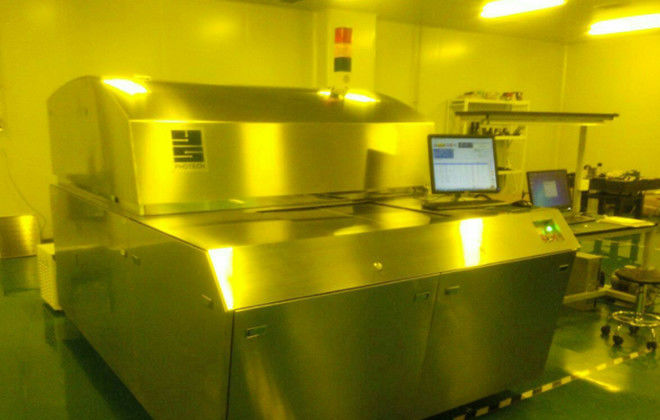

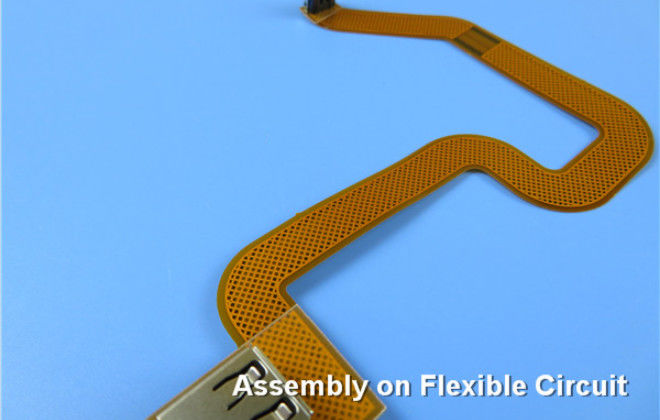

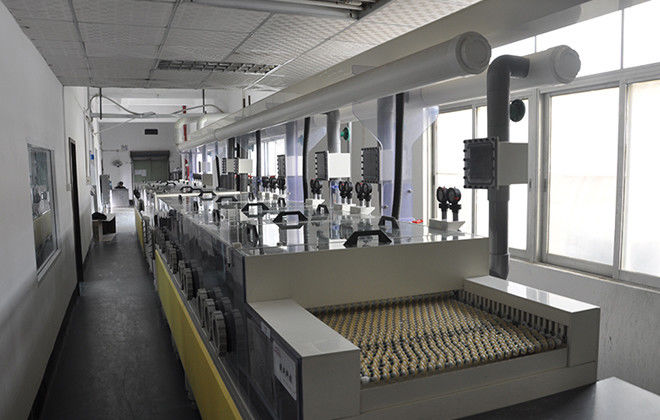

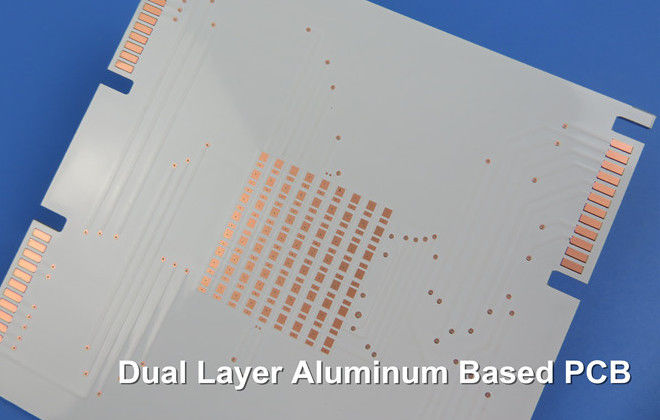

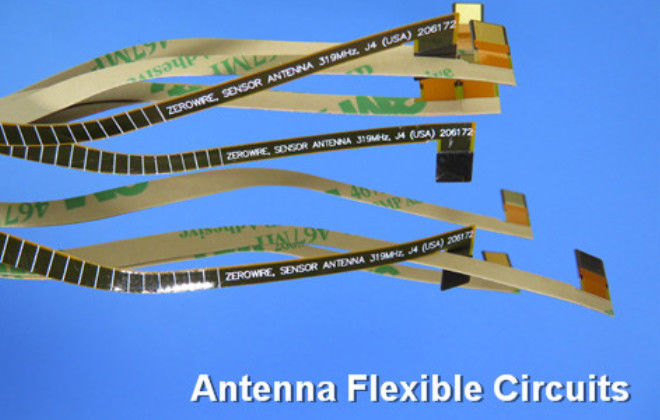

Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd manufacturer production line
Bicheng Electronics Technology Co., Ltd

Мы ваш поставщик решения PCB RF!

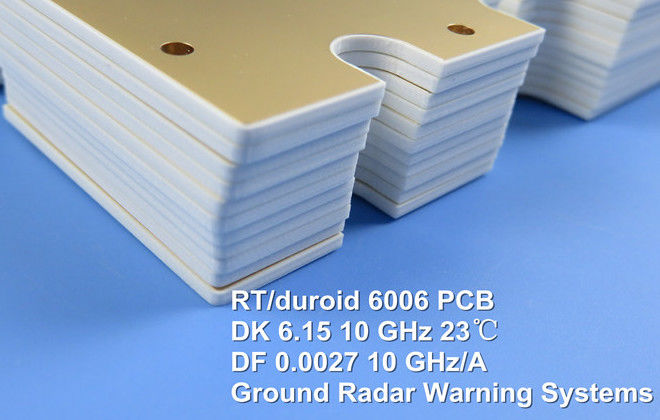

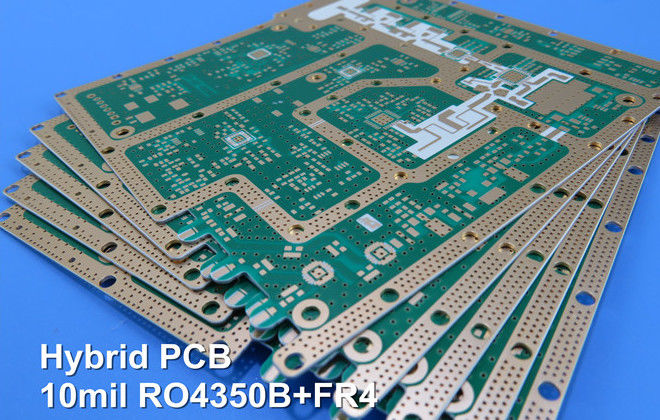

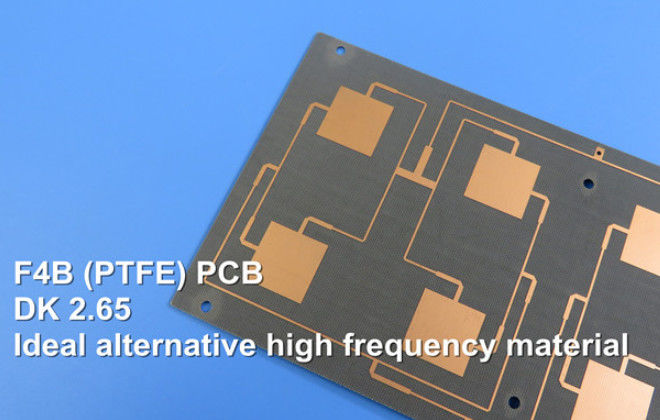

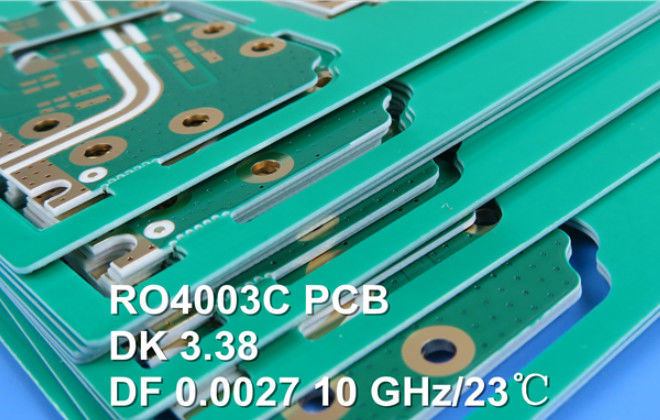

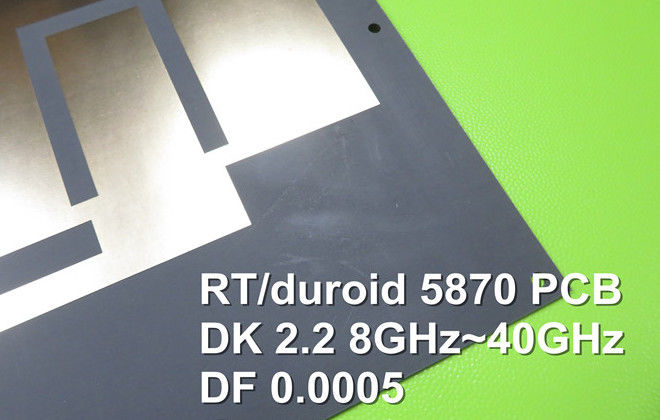

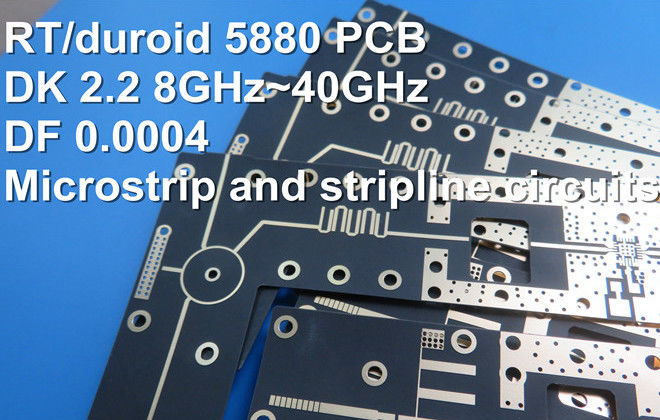

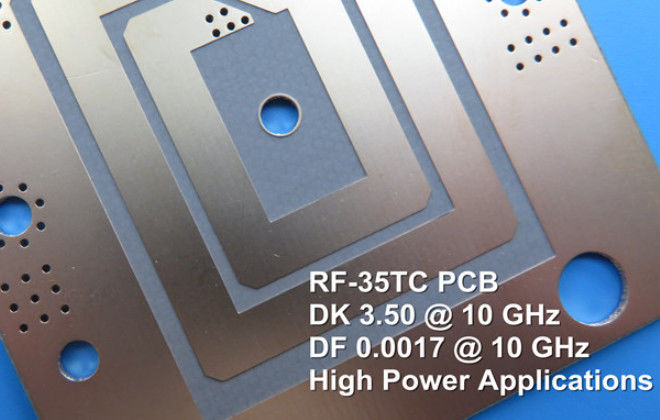

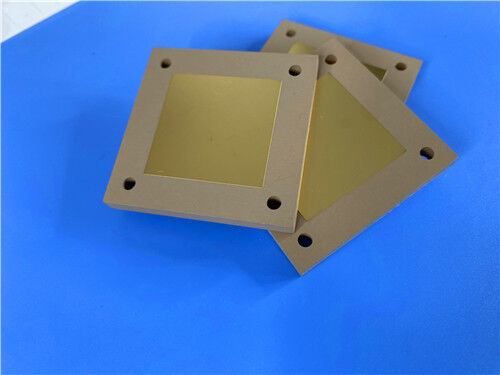

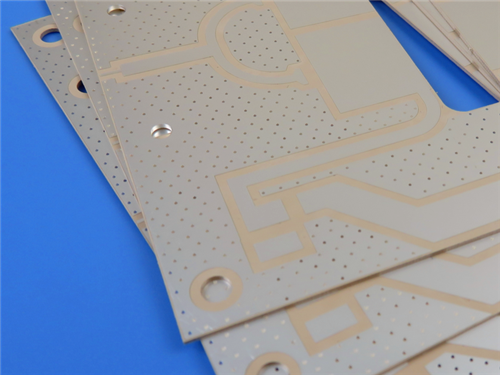

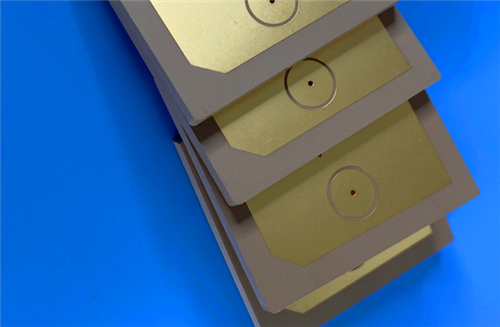

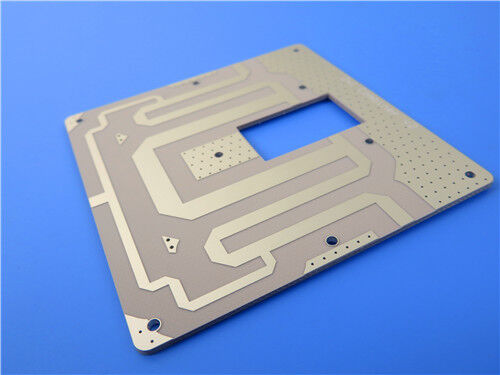

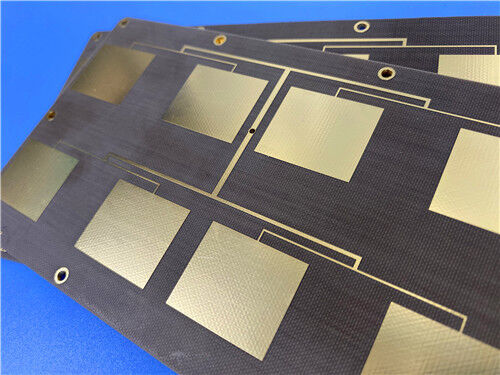

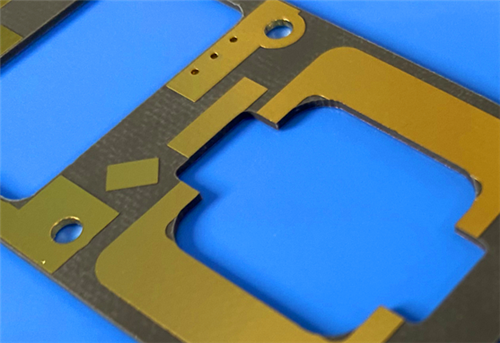

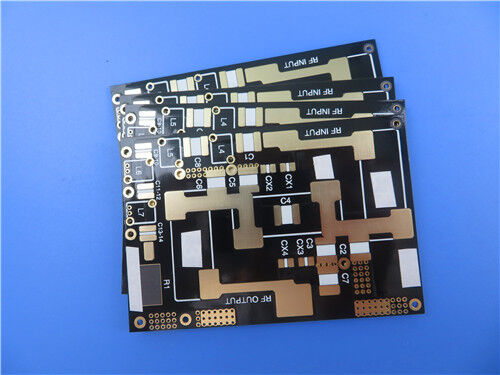

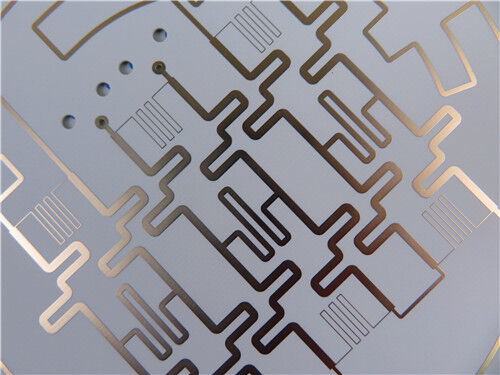

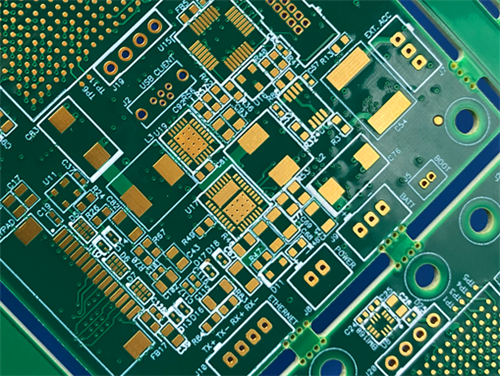

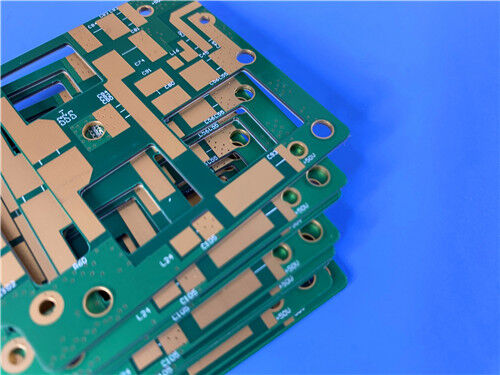

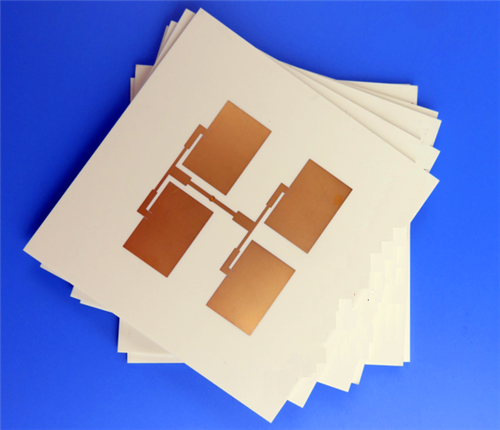

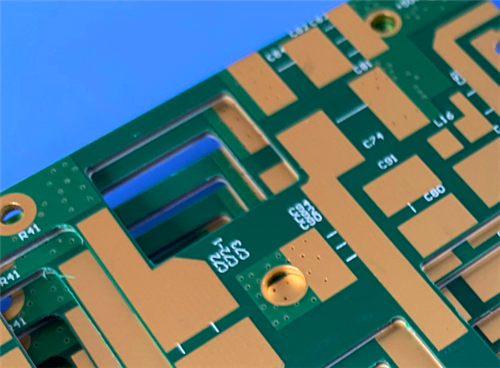

PCB Rogers, Taconic PCB, PCB Arlon, PCB F4B

ISO9001, ISO14001, аттестованное IATF 16949

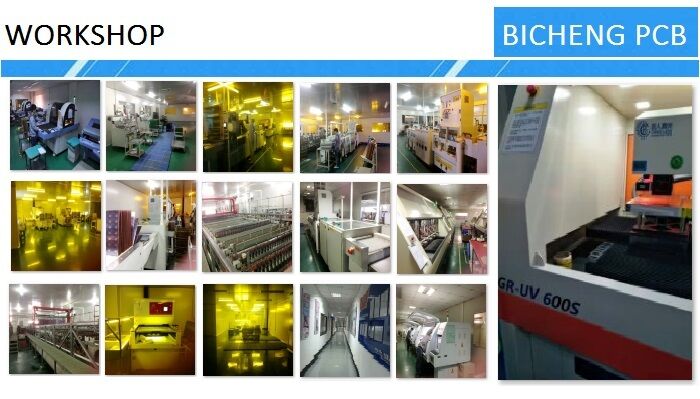

Bicheng Electronics Technology Co., Ltd цех
Bicheng Electronics Technology Co., Ltd цех
Bicheng Electronics Technology Co., Ltd цех
Bicheng Electronics Technology Co., Ltd цех
Bicheng Electronics Technology Co., Ltd цех
Bicheng Electronics Technology Co., Ltd цех
Bicheng Electronics Technology Co., Ltd цех
Bicheng Electronics Technology Co., Ltd цех
Bicheng Electronics Technology Co., Ltd цех
Подробная информация
Главный рынок:
Северная Америка , Южная Америка , Западная Европа , Восточной Европе , Юго-Восточная Азия , Африка , Океания , Во всем мире
Тип бизнеса:
Производитель , Дистрибьютор/оптовик , Экспортер , Продавец
Бренды:
Bicheng
Число работников:
350~450
Годовой объем продаж:
10 million-18 million
Год основания:
2003
Экспортный с.п.:
80% - 90%
Детальное описание

Основанная в 2003 году,КО. технологии электроники Шэньчжэня Бичэн, Лтд.. является признанным поставщиком и экспортером высокочастотных печатных плат со штаб-квартирой в Шэньчжэне, Китай. Имея 18-летний опыт работы в отрасли, компания обслуживает глобальные секторы, включая антенны базовых станций сотовой связи, спутниковую связь, высокочастотные пассивные компоненты, микрополосковые и полосковые схемы, оборудование миллиметрового диапазона, радиолокационные системы и цифровые радиочастотные антенны. Высокочастотные печатные платы компании в основном производятся с использованием трех основных марок высокочастотных материалов: Rogers Corporation, Taconic и Wangling, с диэлектрической проницаемостью от 2,2 до 10,2. Компания Bicheng PCB, штаб-квартира которой находится в экономически активном городе Шэньчжэнь, придерживается философии, основанной на обслуживании малых и средних предприятий, предлагая широкий выбор печатных плат для удовлетворения разнообразных потребностей рынка.



Основные приложения для бизнеса и печатных плат

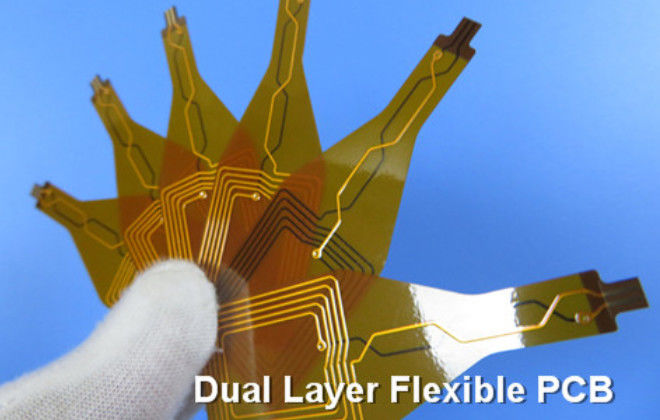

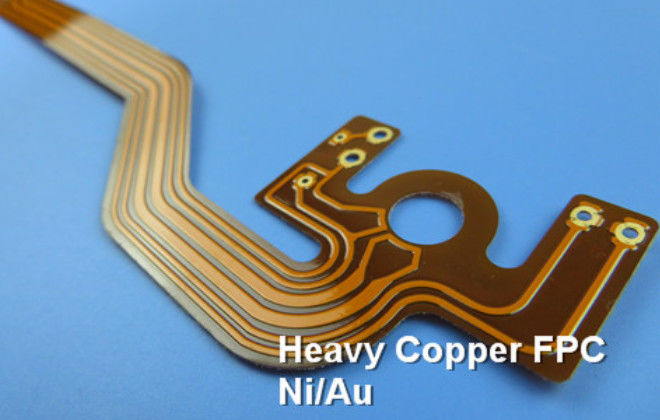

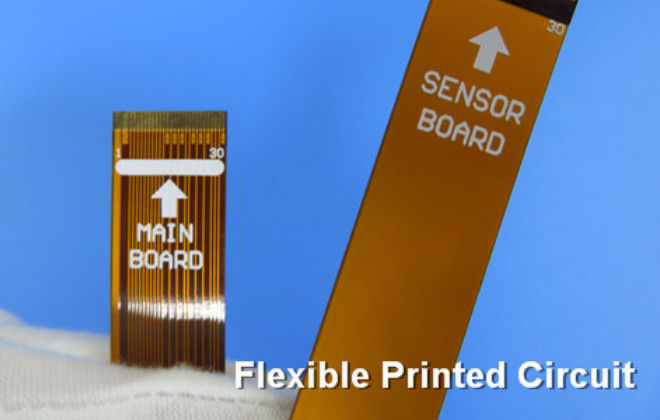

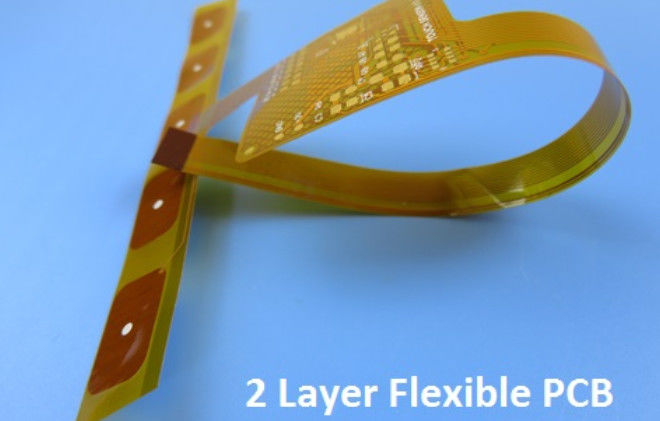

Компания поддерживает самые высокие производственные стандарты, чтобы поставлять продукцию, известную исключительным качеством, производительностью и надежностью. Помимо высокочастотных печатных плат, у Bicheng есть подразделения, специализирующиеся на печатных платах FR-4, гибких схемах и печатных платах с металлическим сердечником, которые поддерживают все: от прототипирования и небольших серий до массового производства. Компания активно разрабатывает решения для печатных плат с добавленной стоимостью, такие как HDI, быстродействующее производство, контроль импеданса, медные платы и объединительные платы. Этот стратегический фокус позволяет Bicheng предлагать расширенный и дополняющий ассортимент продукции, образуя интегрированную линейку, охватывающую как печатные платы низкого, так и высокого класса. Эти платы широко используются в бытовой технике, портативной и бытовой электронике, медицинских приборах, аэрокосмической отрасли и телекоммуникациях.



Основные партнеры по материалам

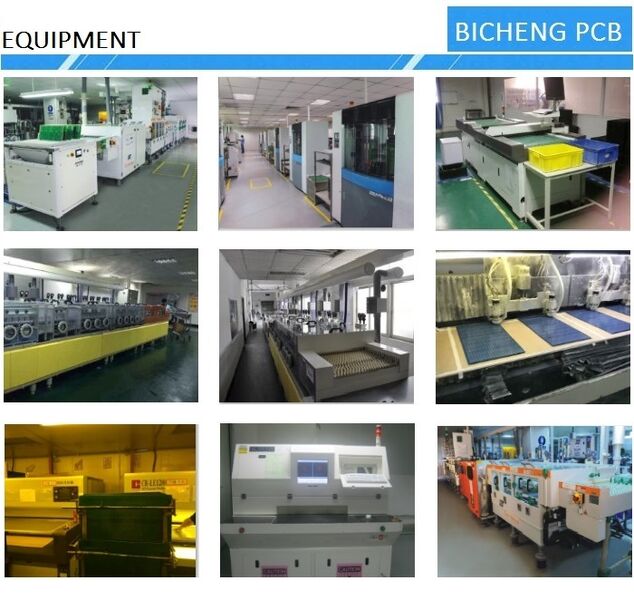

Bicheng Electronics Technology Co., Ltd производственная линия завода 0  Bicheng Electronics Technology Co., Ltd производственная линия завода 1            Bicheng Electronics Technology Co., Ltd производственная линия завода 2      Bicheng Electronics Technology Co., Ltd производственная линия завода 3  Bicheng Electronics Technology Co., Ltd производственная линия завода 4       Bicheng Electronics Technology Co., Ltd производственная линия завода 5  Bicheng Electronics Technology Co., Ltd производственная линия завода 6   Bicheng Electronics Technology Co., Ltd производственная линия завода 7  Bicheng Electronics Technology Co., Ltd производственная линия завода 8Bicheng Electronics Technology Co., Ltd производственная линия завода 9

Production Line

Bicheng Electronics Technology Co., Ltd производственная линия завода 0



Bicheng Electronics управляет двумя крупными производственными базами, стратегически расположенными в Шэньчжэне и Цзянмэне.



На заводе в Шэньчжэне работает более 300 сотрудников, а ежемесячный объем производства превышает 10 000 квадратных метров печатных плат. Это совершенно новое предприятие, которое специализируется на быстродействующих прототипах и мелкосерийном производстве.



На заводе в Цзянмэне есть два новых промышленных здания площадью около 15 000 квадратных метров, специально спроектированных для массового производства. Оснащенное самым современным автоматизированным оборудованием, полученным из Израиля, Японии, Германии и Тайваня, предприятие в Цзянмэнь производит до 30 000 квадратных метров в месяц печатных плат от 2 до 10 слоев. Создание этого завода значительно усилило возможности Bicheng по поставкам высококачественных печатных плат как на внутренний, так и на мировой рынок.



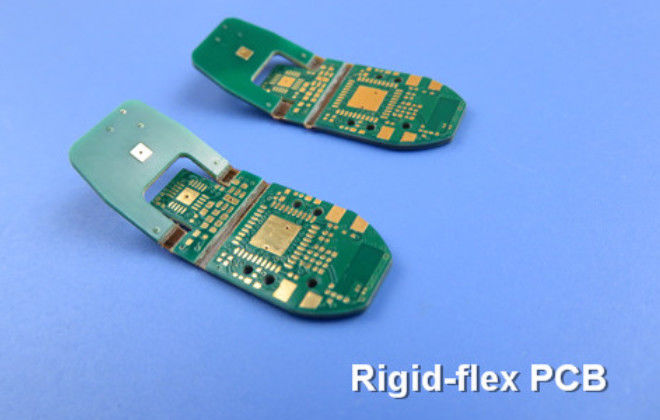

Благодаря мощному и разнообразному портфолио продукции Bicheng обслуживает клиентов по всему миру. Наши предложения включают в себя многослойные платы (до 32 слоев), гибко-жесткие комбинации, печатные платы из тяжелой меди, высокочастотные и высокоскоростные платы, а также HDI и другие типы.



Мы стремимся стать ведущим диверсифицированным поставщиком печатных плат, известным своей высокоточной продукцией. Наша миссия — создавать непреходящую ценность для наших клиентов и одновременно строить многообещающее будущее для наших сотрудников.







OEM/ODM

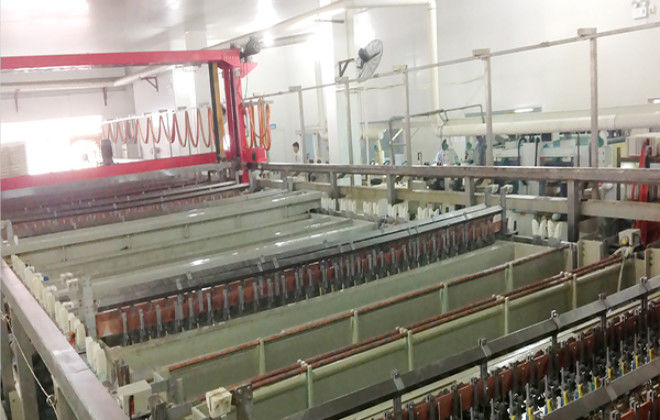

Плакировка картины PCB

Bicheng Electronics Technology Co., Ltd производственная линия завода 0





Стирка PCB

Bicheng Electronics Technology Co., Ltd производственная линия завода 1





Превращаться

Bicheng Electronics Technology Co., Ltd производственная линия завода 2





R&D



Дизайн для изготовления

Серийный НЕТ. Процедура Деталь Изготовляя возможность
Большой том (s<100 m="">) Средний том (s<10 m="">) Прототип (s<1m>)
1 Внутренний слой (18um, 35um, 70um etc закончены омедняют. Если упомянутое медное, закончило, то 1oz автоматически принимаемое значение) Min.isolation слоев 0.1mm 0.1mm 0.06mm
2 Min.track и дистанционирование 5/5mil (18um) 4/4mil (18um) 3/3.5mil (18um)
3 5/5mil (35um) 4/4mil (35um) 3/4mil (35um)
4 7/9mil (70um) 6/8mil (70um) 6/7mil (70um)
5 9/11mil (105um) 8/10mil (105um) 8/9mil (105um)
6 13/13mil (140um) 12/12mil (140um) 12/11mil (140um)
7 Min.distance от сверла к проводнику 4 слоя 10mil, 6 слоев 10mil, 8-12 слой 12mil 4 слоя 8mil, 6 слоев 8mil, 8-12 слой 10mil, 14-20 слой 14mil, 22-32 слой 18mil 4 слоя 6mil, 6 слоев 6mil, 8-14 слой 8mil, 16-22 слой 12mil, 24-32 слой 14mil
8 Min.width кольцевого кольца на внутреннем слое 4 слоя 10mil (35um), ≥6 слой 14mil (35um) 4 слоя 8mil (35um), ≥6 слой 12mil (35um) 4 слоя 6mil (35um), ≥6 слой 10mil (35um)
9 Внутренняя ширина кольца изоляции слоя (минута) 10mil (35um) 8mil (35um) 6mil (35um)
10 Диаметр пусковой площадки Min.via 20mil (35um) 16mil (35um) 16mil (35um)
11 Минимальное расстояние от края доски к проводнику (отсутствие exposured медного) (внутренний слой) 14 mil (35um) 12 mil (35um)) 8 mil (35um)
12 Максимальный медный вес (внутренний слой и наружный слой) 3 OZ (105 um) 4 OZ (140 um) 6 OZ (210 um)
13 Ядр с различной медной фольгой на обеих сторонах / 18/35,35/70 um 18/35,35/70 um
14 Прокатывать Допуск слоистой толщины PCB ±10% толстый PCB ±10% толстый PCB ±8% толстый
15 Максимальная слоистая толщина 4.0mm 6.0mm 7.0mm
16 Слоистая точность юстировки ≤±5 mil ≤±4 mil ≤±4 mil
17 Сверло (18um, 35um, 70um etc закончены омедняют. Если упомянутое медное, закончило, то 1oz автоматически принимаемое значение) Min.drill сдержало диаметр 0,2 mm 0,2 mm 0,2 mm
18 Диаметр маршрутизатора Min.slot 0,60 mm 0,60 mm 0,60 mm
19 Min.tolerance слотов PTH ±0.15mm ±0.15mm ±0.1mm
20 Коэффициент Max.aspect 1:08 1:12 1:12
21 Допуск на диаметр отверстия ±3mil ±3mil ±3mil
22 Космос через к через 6mil (такая же чистая), 12mil (различная сеть) 6mil (такая же чистая), 14mil (различная сеть) 4mil (такая же чистая), 12mil (различная сеть)
23 Космос компонентного отверстия к компонентному отверстию 12mil (такая же чистая), 16mil (различная сеть) 12mil (такая же чистая), 16mil (различная сеть) 10mil (такая же чистая), 14mil (различная сеть)
24 Вытравливание Min.width вытравлять логотип 10mil (18um), 12 mil (35um), 12 mil (70um) 8mil (18um), 10mil (35um), 12 mil (70um) 6mil (18um), 8 mil (35um), 12mil (70um)
25 Вытравите фактор 1.6-2.2 1.6-2.2 1.6-2.2
26 Наружный слой (18um, 35um, 70um etc закончены омедняют. Если упомянутое медное, закончило, то 1oz автоматически принимаемое значение) Диаметр пусковой площадки Min.via 20mil 16mil 16mil
27 Диаметр пусковой площадки Min.BGA 12mil 12mil 10mil
28 Min.track и дистанционирование 5/5mil (18um) 4/4mil (18um) 3/3.5mil (18um)
5/5mil (35um) 4/4mil (35um) 3/4mil (35um)
7/9mil (70um) 6/8mil (70um) 6/7mil (70um)
9/11mil (105um) 8/10mil (105um) 8/9mil (105um)
13/13mil (140um) 12/12mil (140um) 12/11mil (140um)
29 Минимальная решетка 10/10mil (35um) 8/8mil (35um) 4/8mil (35um)
30 Min.space (проводник, который нужно проложить, пусковая площадка, который нужно проложить) 6mil (18um) 5mil (18um) 4mil (18um)
6mil (35um) 5mil (35um) 4mil (35um)
9mil (70um) 8mil (70um) 7mil (70um)
11mil (105um) 10mil (105um) 9mil (105um)
13mil (140um) 12mil (140um) 11mil (140um)
31 Маска припоя (18um, 35um, 70um etc закончены омедняют. Если упомянутое медное, закончило, то 1oz автоматически принимаемое значение) Максимальный диаметр через-штепсельной вилки 0.5mm 0.5mm 0.5mm
32 Min.width моста маски припоя Зеленый цвет: 5mil (35um) Зеленый цвет: 4mil (35um) Зеленый цвет: 4mil (35um)
33 Желтый цвет: 5mil (35um) Желтый цвет: 4mil (35um) Желтый цвет: 4mil (35um)
34 Синь: 5mil (35um) Синь: 4mil (35um) Синь: 4mil (35um)
35 Черный: 6mil (35um) Черный: 6mil (35um) Черный: 6mil (35um)
36 Белый: 6mil (35um) Белый: 6mil (35um) Белый: 6mil (35um)
37 Весь из Matt: 6mil Весь из Matt: 6mil Весь из Matt: 6mil
38 Зеленый цвет: 5mil (70um) Зеленый цвет: 4mil (70um) Зеленый цвет: 4mil (70um)
39 Желтый цвет: 5mil (70um) Желтый цвет: 4mil (70um) Желтый цвет: 4mil (70um)
40 Синь: 5mil (70um) Синь: 4mil (70um) Синь: 4mil (70um)
41 Черный: 6mil (70um) Черный: 6mil (70um) Черный: 6mil (70um)
42 Белый: 6mil (70um) Белый: 6mil (70um) Белый: 6mil (70um)
43 Открытая маска припоя 4mil (35um) 4mil (35um) 3mil (35um)
44 Охват маски припоя 4mil (35um) 4mil (35um) 3mil (35um)
45 Min.width текста маски припоя 9mil (35um) 9mil (35um) 8mil (35um)
46 Min.thickness маски припоя 9um (35um) 9um (35um) 9um (35um)
47 Max.thickness маски припоя 30um (35um) 30um (35um) 30um (35um)
48 Silkscreen Min.width текста silkscreen 6mil 6mil 5mil
49 Min.height текста silkscreen 35mil 35mil 30mil
50 Min.space от silkscreen к пусковым площадкам 6mil 6mil 5mil
51 Цвет silkscreen Белый, черный, желтый
52 Чернила углерода Чернила углерода покрывают проводника или пусковых площадок 14mil 13mil 12mil
53 Среднее расстояние от чернил углерода к пусковым площадкам 12mil 11mil 10mil
54 Маска Peelable Крышки проводник или пусковые площадки маски Peelable 8mil 7mil 6mil
55 Min.distance от peelable маски к пусковым площадкам 14mil 13mil 12mil
56 Max.via-plug метода Шелк-экрана 2.0mm 2.0mm 2.0mm
57 Максимальная через-штепсельная вилка метода алюминиевой фольги 4.5mm 4.5mm 4.5mm
58 Поверхностный финиш Толщина никеля ENIG 3-5um 3-5um 2-6.35um
59 Толщина золота ENIG 0.05-0.1um
60 Толщина никеля пальца золота 3-5um
61 Толщина золота пальца золота 0.1-1.27um
62 Толщина олова HASL 2.54-6.35um
63 Толщина OSP 0.2-0.5um
64 Толщина олова олова погружения 0.2-0.75um
65 Толщина серебра серебра погружения 0.15-0.75um
66 Процесс контура Метод процесса контура CNC филируя, V-CUT, кран проламывания, отверстия проламывания, пробивая
67 Минимальный маршрутизатор 0.8mm
68 Min.tolerance контура ±0.15mm ±0.13mm ±0.1mm
69 Min.distance филируя контура (никакая медная выдержка) 12mil 10mil 8mil
70 Угол V-CUT 20 степень、 60、 45、 30 ±5
71 Порядок симметрии V-CUT ±6mil ±5mil ±4mil
72 Допуск остаточной толщины V-CUT ±6mil ±5mil ±4mil
73 Допуск угла Chamfer пальца золота степень ±5 степень ±5 степень ±5
74 Допуск остаточной толщины отбирает кромку пальца золота ±5mil ±5mil ±5mil
75 Минимальный радиус внутреннего угла 0.4mm
76 Минимальное расстояние от края к V-отрезку (никакая медная выдержка) 18mil (резец V-паза толстой, 20 степени 1.6mm) 14mil (резец V-паза толстой, 20 степени 1.6mm) 12mil (резец V-паза толстой, 20 степени 1.6mm)
77 20mil (резец V-паза толстой, 30 степени 1.6mm) 18mil (резец V-паза толстой, 30 степени 1.6mm) 16mil (резец V-паза толстой, 30 степени 1.6mm)
78 24mil (резец V-паза толстой, 45 степени 1.6mm) 22mil (резец V-паза толстой, 45 степени 1.6mm) 20mil (резец V-паза толстой, 45 степени 1.6mm)
79 30mil (резец V-паза толстой, 60 степени 1.6mm) 28mil (резец V-паза толстой, 60 степени 1.6mm) 26mil (резец V-паза толстой, 60 степени 1.6mm)
80 Особенный допуск Толщина доски теста зонда летания 0.6-4.0mm
81 Размер панели теста зонда летания 900X600mm размера, небольшойразмерможнокомпенсироватьпутемпроцесспроизводства
82 Размер панели метода теста приспособления 460X380mm размера, небольшой размер можно компенсировать путем процесс производства
83 Толщина доски метода теста приспособления 0.4-6.0mm
84 Допуск отверстия пресс-пригонки ±2mil
85 Допуск NPTH ±2mil
86 Допуск толщины PCB 1.0mm≥PCB толщина, допуск ±0.1mm; 1.0mm≤PCB толщина, допуск ±10%
87 Допуск глубины зенкованного отверстия ±0.2mm
88 Допуск глубины слепого слота ±0.2mm
89 Максимальный размер пересылки 1200X600mm размера (двойная сторона, никакой тест не требовала)
90 1000X600mm размера (разнослоистое, никакой тест не требовал)
91 Минимальный размер пересылки 10X10mm
92 Толщина PCB HASL 0.8-3.0mm (отверстие меньше 0.5mm должно быть через-штепсельной вилкой или маск-шатром пользы)
93 Размер PCB HASL Size≤600X460mm
94 Толщина PCB 0.15-7.0mm
95 Глубина v паза 0.8-3.2mm
96 Расстояние не-непрерывного v-паза ≥7mm
97 Максимальный диаметр сверла 6.5mm размера(Counterboreилимаршрутизаторбудутиспользованыдляотверстийбольшечем6.5mm, Min.tolerance±0.1mm)
98 Максимальный диаметр зенковки Зенковка 6.5mm размера может быть используемыми сверлом или маршрутизатором counterbore)
99 Расстояние наклона Size≥11mm Size≥5mm Size≥5mm
100 Толщина peelable маски 0.2-1.5mm ±0.15mm
