Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | RO4350B + FR4; RO4003C + FR4; F4B + FR4; Duroid/RT5880 + RO4350B; Duroid/RT5880 + FR4 | Отсчет слоя: | 4 слоя, 6 слоев, разнослоистых |
|---|---|---|---|
| Толщина PCB: | 1.0-5.0mm | Размер PCB: | ≤400 мм х 500 мм |
| Маска припоя: | Зеленый, красный, голубой, черный, желтый | Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, олово погружения, OSP | ||
| Выделить: | PCB слоя автомобильного радиолокатора Multi,Multi PCB слоя 2OZ,четырехслойный PCB 2oz |
||

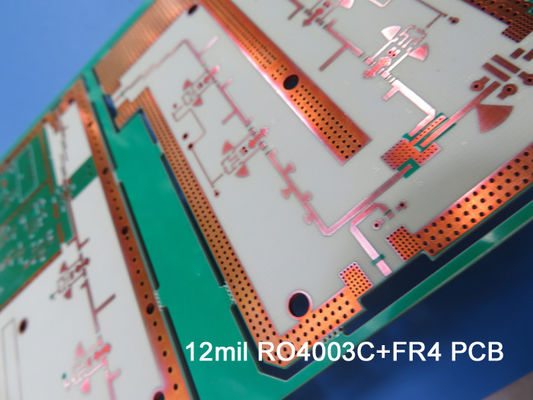

Доска Bulit PCB 4 слоев высокочастотная на Rogers 12mil RO4003C и FR-4 для автомобильных радиолокатора и датчиков
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Hi каждый,
Сегодня, мы идем поговорить PCB частоты коротковолнового диапазона около 4 слоев сделали на 12mil RO4003C и FR-4 совместило.
Доска конструирована как структура слоя 4, потому что PCB 4 слоев относительно прост и недорог, который полезен для открытия вверх по новому рынку.
Позвольте нам увидеть сегодняшнюю первую доску.
Просмотр от стога вверх, мы можем увидеть что 1-ый слой к 2-ой слой и 4-ый слой к 3-ий слой ядр 12mil RO4003C, ядр фиксировало толщину которая очень важна к электрической длине линий RF на монтажной плате, и остатки материалы FR-4. Медный вес на внутреннем слое и наружном слое 1 унция.
2-ая доска FR-4 двинута для того чтобы наслоить 3 и слой 4. согласно фактическим применениям, толщину диэлектрического материала и FR-4 можно отрегулировать.
Применения PCB 12mil RO4003C гибридного широки, как модульные осциллограф, combiner антенны, симметричный усилитель, 4G антенна etc.
Преимущества PCB 12mil RO4003C гибридного отражены в следовании 3 пунктов:
1) RO4003C показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений.
2) Уменьшению потери сигнала в высокочастотном применении встречает развитие техники связи.
3) Цена уменьшенная сверх стог-поднимает с полностью малопотертым материалом;
В настоящее время, зрелые смешанные отжимая материалы следующим образом:
RO4350B + FR4;
RO4003C + FR4;
F4B + FR4;
RT/duroid 5880 + RO4350B
RT/duroid 5880 + FR4
| Возможность PCB | |
| Тип PCB: | Гибридный PCB, смешанный PCB |
| Смешанный тип: | RO4350B + FR4; |
| RO4003C + FR4; | |
| F4B + FR4; | |
| Duroid/RT5880 + RO4350B | |
| Duroid/RT5880 + FR4 | |
| Маска припоя: | Зеленый, красный, голубой, черный, желтый |
| Отсчет слоя: | 4 слоя, 6 слоев, разнослоистых |
| Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Толщина PCB: | 1.0-5.0mm |
| Размер PCB: | ≤400mm x 500mm |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, олово погружения, OSP |
В то же время, мы можем поставить слепое через доску, похороненную через доску и доску HDI. Все PCB нашей компании пойдут через тест AOI, тест открытых и короткого замыкания, тест solderability и нагрузочные испытания 288 ℃ термальные для обеспечения высококачественного PCB погруженного к вашим рукам.
Приложение: Технические спецификации RO4003C
| Значение RO4003C типичное | |||||
| Свойство | RO4003C | Направление | Блоки | Условие | Метод теста |
| Диэлектрическая константа, εProcess | 3.38±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 зажало Stripline | |
| Диэлектрическая константа, εDesign | 3,55 | Z | 8 до 40 GHz | Метод длины дифференциального участка | |
| Диссипация Factortan, δ | 0,0027 0,0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Термальный коэффициент ε | +40 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Резистивность тома | 1,7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Поверхностная резистивность | 4,2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Электрическая прочность | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020") | IPC-TM-650 2.5.6.2 |
| Растяжимый модуль | 19 650 (2 850) 19 450 (2 821) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Прочность на растяжение | 139 (20,2) 100 (14,5) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Flexural прочность | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Сохранность формы | <0> | X, Y | mm/m (mil/дюйм) |
после etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Коэффициент теплового расширения | 11 14 46 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 425 | ℃ TGA | ASTM D 3850 | ||
| Термальная проводимость | 0,71 | W/M/oK | 80℃ | ASTM C518 | |
| Абсорбция влаги | 0,06 | % | 48hours погружение 0,060" температура 50℃ образца |
ASTM D 570 | |
| Плотность | 1,79 | gm/cm3 | 23℃ | ASTM D 792 | |
| Медная корка Stength | 1,05 (6,0) |
N/mm (pli) |
после поплавка припоя 1 oz. Фольга EDC |
IPC-TM-650 2.4.8 | |
| Воспламеняемость | N/A | UL 94 | |||
| Неэтилированный процесс совместимый | Да | ||||
Спасибо для вашего чтения. Вы радушны для того чтобы связаться мы для ваших дознаний PCB RF.
