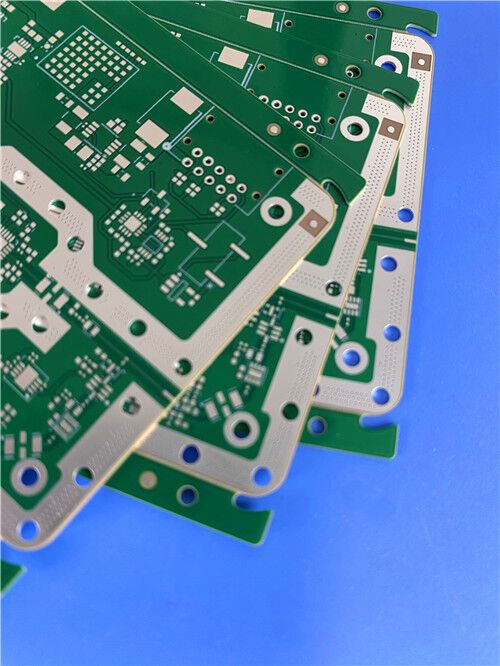

Эта 6-слойная печатная плата MT77 Astra представляет собой высокочастотную печатную плату премиум-класса со сверхнизкими потерями, разработанную для высокоточных радиочастотных и микроволновых приложений. Эта специальная высокочастотная печатная плата, изготовленная из трех частей ламината сердечника MT77 Astra толщиной 0,127 мм и соответствующего препрега MT77 Astra, обеспечивает толщину готовой платы 0,994 мм. Он использует профессиональную гибридную медную структуру с внутренними медными слоями толщиной 0,5 унции для точной маршрутизации и внешними медными слоями толщиной 1 унцию для стабильной передачи высокочастотного сигнала.
Эта RF-плата автомобильного класса с отделкой поверхности Immersion Silver, зеленой паяльной маской и белой шелкографией использует передовые промышленные процессы, включая заглушку смолой G12 с полным гальванопокрытием и индивидуальные глухие переходные отверстия L1-L2, L5-L6. Полностью совместимая с производственным процессом FR-4, компоновкой HDI и конструкцией VIPPO, 6-слойная печатная плата MT77 Astra отличается сверхнизкими потерями 0,0017 Df и стабильными характеристиками Dk в широком диапазоне температур. В качестве экономичной альтернативы дорогим микроволновым подложкам из ПТФЭ он широко используется в автомобильных радарах, антеннах дальнего действия и коммерческих устройствах микроволновой связи, сертифицированных в соответствии с UL E41625 и RoHS.
Что такое МТ77 Астра? Материал высокочастотной печатной платы с низкими потерями
MT77 Astra — это профессиональный термореактивный высокочастотный ламинат, специально разработанный для современных коммерческих плат радиочастотных, микроволновых и автомобильных радаров. Эта высокопроизводительная подложка сохраняет чрезвычайно стабильную диэлектрическую проницаемость (Dk) в широком диапазоне температур от -40°C до +140°C и поддерживает высокочастотную работу в W-диапазоне. В отличие от обычных материалов для печатных плат с высокими потерями, MT77 Astra устраняет дрейф электрических параметров при экстремальных изменениях температуры и частоты, обеспечивая стабильный и надежный выходной сигнал схемы в сложных рабочих условиях.
Обладая сверхнизким коэффициентом рассеяния Df = 0,0017, MT77 Astra эффективно минимизирует затухание высокочастотного сигнала и потери при передаче, обеспечивая электрические характеристики микроволнового уровня при гораздо меньших производственных затратах, чем материалы из ПТФЭ. Этот высокочастотный ламинат отличается превосходной технологичностью, полной совместимостью с процессом FR-4, превосходной стабильностью размеров и возможностью адаптации к нескольким ламинациям. Поддерживая миниатюризацию HDI, межуровневое соединение и структурную конструкцию VIPPO, MT77 Astra полностью совместим с бессвинцовыми сборками, сертифицирован UL и соответствует требованиям RoHS, что идеально подходит для массового производства высококлассной радиоэлектронной продукции.
Особенности печатной платы MT77 Astra
| Основная особенность |
Технические параметры |
| Сверхнизкий коэффициент рассеивания |
Df = 0,0017 @ диапазон высоких частот |
| Широкий диапазон стабильности Dk |
Стабильный Dk: от -40°C до +140°C, поддержка W-диапазона |
| Альтернативное исполнение из ПТФЭ |
Высокочастотная композитная подложка без ПТФЭ |
| Гибридная медная конструкция по толщине |
0,5 унции внутренней меди / 1 унции внешней меди |
| Процесс закупорки смолой G12 |
Заглушка смолой G12 + полное гальванопокрытие |
| Пользовательская слепая структура |
L1-L2, L5-L6 управляемые глухие переходные отверстия |
| Глобальная промышленная сертификация |
UL E41625, RoHS, совместимость с бессвинцовой сборкой |
Преимущества обработки и производства печатных плат MT77 Astra
По сравнению с традиционными высокочастотными подложками материал печатных плат MT77 Astra сочетает в себе превосходные электрические характеристики и превосходную технологичность массового производства, обеспечивая высокую точность.Многослойная печатная плата HDIПроизводство с более высоким выходом и меньшими затратами:
Полная совместимость с процессом FR-4: специального оборудования не требуется; полностью адаптируется к стандартным производственным линиям FR-4, что эффективно снижает технические пороги и производственные затраты при производстве высокочастотных печатных плат.
Высокоэффективное ламинирование: обеспечивает короткие циклы ламинирования, поддерживает повторяющиеся процессы многократного ламинирования и обеспечивает отличную текучесть смолы и эффект наполнения для сложных многослойных структур.
Упрощенный рабочий процесс обработки: снижает износ сверла во время обработки отверстий и исключает процедуры плазменной очистки, что значительно повышает эффективность производства и выход готовой продукции.
Превосходная стабильность размеров: поддерживает стабильную плоскостность платы и точный размерный допуск после многократного термоциклирования, что позволяет избежать деформации платы и дефектов смещения слоев.
Расширенная совместимость дизайна: полная совместимость с межуровневыми соединениями любого уровня, технологией миниатюризации HDI и конструкцией VIPPO, поддержка компактной высокочастотной компоновки печатной платы с высокой плотностью
Полные характеристики 6-слойной печатной платы MT77 Astra
| Параметр Элемент |
Подробная спецификация |
| Базовый материал |
MT77 Astra Высокочастотный ламинат со сверхнизкими потерями + соответствующий препрег |
| Слои печатной платы |
6-слойная жесткая высокочастотная структура печатной платы |
| Размер платы |
131 мм × 107 мм (индивидуальная деталь) |
| Толщина готовой доски |
0,994 мм |
| Медный вес |
Внутренний слой: 0,5 унции; Внешний слой: 1 унция |
| Поверхностная обработка |
Иммерсионное серебро, антиоксидация, стабильная высокочастотная проводимость |
| Паяльная маска и шелкография |
Зеленая паяльная маска + белая шелкография для надежной защиты и четкой маркировки. |
| Специальные процессы |
Заглушка отверстий смолой G12 + полное гальванопокрытие; Слепые переходы L1-L2 и L5-L6 |

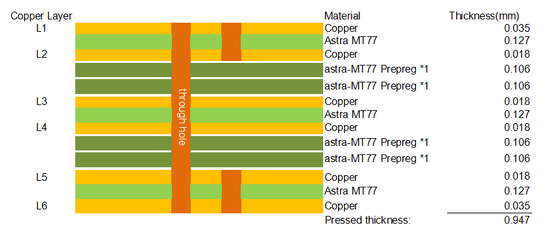

6-слойная структура стека печатной платы MT77 Astra

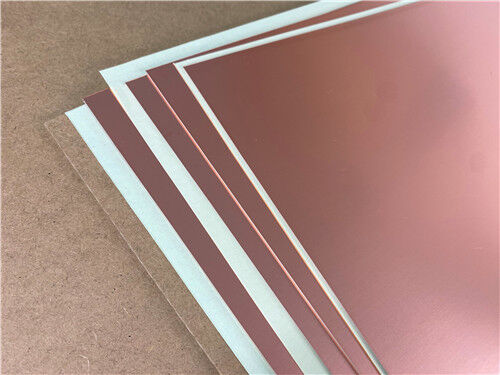

Технические характеристики материала MT77 Astra
| Элемент |
Подробная спецификация |
| Стандартная толщина ламината |
2,5/5/7,5/10/12,5/15/20/30/60 мил (0,0635–1,50 мм) |
| Тип медной фольги |
HVLP (VLP2) ≤2,5 мкм Rz JIS, встроенный фольговый резистор (дополнительно) |
| Доступный вес меди |
0,5 унции/1 унция/2 унции (18 мкм/35 мкм/70 мкм), доступна ультратонкая медь по индивидуальному заказу |
| Препрег Сервис |
Профессиональная оснастка для панелей + влагозащитная вакуумная барьерная упаковка |
Индивидуальное обслуживание печатных плат и гарантия качества
Формат работы:Мы поддерживаем стандартные файлы проектирования Gerber RS-274-X для изготовления высокочастотных печатных плат MT77 Astra по индивидуальному заказу, обеспечивая точные и воспроизводимые результаты изготовления для всех проектов радиочастотных и микроволновых схем.
Строгий контроль качества:Все 6-слойные печатные платы MT77 Astra соответствуют стандартам IPC-Class-2. Каждая готовая плата проходит 100% электрические испытания перед отправкой, чтобы исключить дефекты открытого/короткого замыкания и гарантировать стабильную стабильность партии.
Глобальная таможенная служба:Мы предоставляем универсальные индивидуальные решения для печатных плат, включая профессиональную техническую консультацию, индивидуальное предложение и доставку по всему миру для всех заказов на печатные платы.
Основные области применения печатной платы MT77
- Автомобильные радиолокационные системы
- Антенны дальней связи
- Модули радиочастотных и микроволновых цепей
- Высокочастотная электроника, устанавливаемая на транспортном средстве
- Высокочастотные устройства W-диапазона
Заключение
Эта 6-слойная радиочастотная плата MT77 Astra со сверхнизкими потерями представляет собой высокопроизводительную печатную плату микроволнового класса, оптимизированную для автомобильных радаров и высокочастотных устройств связи. Благодаря сверхнизкому коэффициенту рассеяния 0,0017, стабильным диэлектрическим характеристикам в диапазоне от -40°C до +140°C и полной совместимости с технологическим процессом FR-4, он обеспечивает радиочастотные характеристики на уровне ПТФЭ при меньших производственных затратах. Эта сертифицированная высокочастотная печатная плата, оснащенная заглушками из смолы G12, прецизионной глухой конструкцией и конструкцией по толщине гибридной меди, является идеальной экономичной заменой импортных микроволновых подложек, подходящей для массового производства высококачественных автомобильных радаров, антенн дальнего действия и прецизионной микроволновой электронной продукции.
