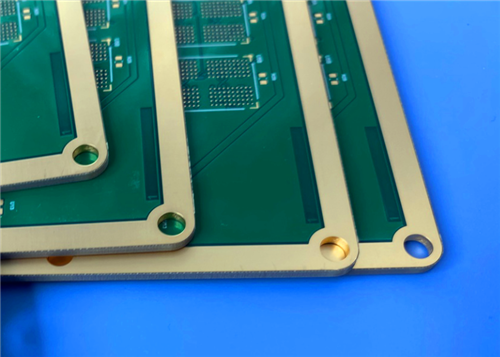

Эта специальная 6-слойная жесткая многослойная печатная плата изготовлена с использованием высококачественных материалов.ИЗОЛА 370HRДиэлектрическая подложка с высоким Tg FR-4. Печатная плата имеет покрытие ENIG толщиной 2 мкм и двустороннюю зеленую паяльную маску с белой надписью. На каждом проводящем слое используется медь толщиной 1 унцию при готовой толщине платы 1,6 мм. Печатная плата с контролируемым импедансом 50 Ом на верхнем слое и шириной дорожки 11 мил отвечает требованиям IPC-класса 3 с толщиной медных отверстий 25 мкм, отличается превосходной термической стабильностью, устойчивостью к CAF и универсальной совместимостью с технологическим процессом FR-4 для высоконадежных промышленных электронных приложений.
Характеристики печатной платы
| Параметр Элемент |
Спецификация |
| Конфигурация слоев |
6-слойная жесткая печатная плата |
| Базовый материал |
ISOLA 370HR высокоэффективный с высоким Tg FR-4 |
| Размер платы |
111 мм × 78 мм (1 шт.) |
| Толщина готовой доски |
1,6 мм |
| Медный вес |
1 унция меди для каждого слоя |
| Отделка поверхности |
ENIG, толщина золота 2 мкм |
| Паяльная маска и шелкография |
Зеленая паяльная маска с белой надписью с обеих сторон. |
| Стандарт качества |
IPC-Класс-3 |
| Через толщину покрытия |
Медь с отверстием 25 мкм |
| Требование к импедансу |
Верхний слой: ширина дорожки 11 мил, контролируемое сопротивление 50 Ом. |
Введение в материал ISOLA 370HR
ISOLA 370HR — это высокоэффективная система материалов Tg FR-4, рассчитанная на температуру 180°C, разработанная для многослойных печатных плат, требующих превосходных тепловых характеристик и долгосрочной надежности применения. Изготовленный из запатентованной многофункциональной эпоксидной смолы, армированной стеклотканью класса E, он обеспечивает повышенную термическую стойкость и уменьшенное тепловое расширение по сравнению с обычным FR-4, сохраняя при этом стандартную совместимость с процессом FR-4.
Его механическая прочность, химическая стойкость и влагостойкость соответствуют стандартным показателям производительности FR-4 или превосходят их. Обладая свойствами лазерной флуоресценции и блокировки УФ-излучения, 370HR обеспечивает полную совместимость с процессами AOI-контроля, оптического позиционирования и фотоизображения паяльной маски. Он также хорошо подходит для сложных проектов последовательного многослойного ламинирования.
Основные характеристики материала
Превосходные тепловые характеристики: 180°C Tg (DSC), 340°C Td (TGA при потере веса 5%), низкий КТР для структурной надежности; 60 минут на выносливость T260, 30 минут на выносливость T288
Экологическое соответствие: полностью соответствует требованиям RoHS.
Блокировка УФ-излучения и совместимость с AOI: повышает эффективность изготовления и сборки за счет высокой точности контроля.
Выдающаяся стойкость к CAF: сдерживает рост проводящей анодной нити, что продлевает срок службы.
Простота изготовления: соответствует стандартному рабочему процессу изготовления FR-4 для массового производства.
Разнообразные варианты материалов: доступны различные толщины сердцевины, формы препрега, стеклоткань и медная фольга; Толщина меди по индивидуальному заказу приемлема
Полная отраслевая квалификация: соответствует спецификациям IPC-4101D, сертифицирован UL (номер файла E41625), одобрен программой UL MCIL.
Типичные применения
- Высоконадежные многослойные печатные платы и платы с последовательной ламинацией
- Автомобильные блоки управления и бортовые силовые электронные модули
- Базовые станции телекоммуникаций и устройства проводной сети связи
- Промышленные контроллеры, прецизионные приборы и испытательное оборудование
- Высокотемпературная бытовая электроника и компьютерная периферия
- Электронные модули гражданской аэрокосмической отрасли, требующие термической стабильности и устойчивости к CAF
