Основное вещество: | Polyimide | Отсчет слоя: | 2 слоя |
---|---|---|---|
Толщина PCB: | 0.15mm | Размер PCB: | 21,15 x 58.93mm = 1PCS |
Coverlay: | Желтый цвет | Silkscreen: | Белый |
Медный вес: | 1oz | Поверхностный финиш: | Золото погружения |

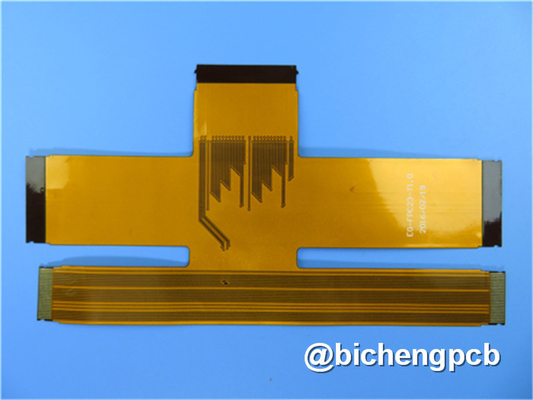

PCB двойного слоя гибкий построенный на Polyimide с золотом погружения и укреплением PI
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи (FPC) для применения антенны Wi Fi. Доска гибкого трубопровода 2 слоев на 0.15mm толщиной. Оно содержит желтое coverlay (маска припоя) и без silkscreen на всей доске, и золото погружения приложено на пусковых площадках. Polyimide по мере того как укрепление приложено на части соединителя. Низкопробный ламинат от Shengyi и они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 200 частей упакованы для пересылки.
Параметр и технические спецификации
Количество слоев | 2 |
Размер плана | 21,15 x 58.93mm = 1PCS |
Тип доски | Гибкая цепь |
Толщина доски | 0.15mm +/--10% |
Материал доски | Polyimide (PI) 50 um |
Поставщик доски материальный | ITEQ |
Значение Tg материала доски | 60℃ |
Толщина Cu PTH | ≥20 um |
Внутренние thicknes Cu Iayer | N/A |
Поверхностная толщина Cu | 35 um (1oz) |
Цвет Coverlay | Желтый цвет |
Номер Coverlay | 2 |
Толщина Coverlay | 25 um |
Укрепление | 200 um |
Тип чернил Silkscreen | IJR-4000 MW300 |
Поставщик Silkscreen | TAIYO |
Цвет Silkscreen | Белый |
Номер Silkscreen | 1 |
Трассировка Mininum (mil) | 4 mil |
Минимальный зазор (mil) | 4 mil |
Поверхностный финиш | Золото погружения |
RoHS требовало | Да |
Famability | 94-V0 |
Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
Функция | Тест пропуска 100% электрический |
Workmanship | Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость;
Уменьшение тома;
Сокращение веса;
8000 типов PCB в месяц;
Быстрая проверка CADCAM и свободная цитата PCB;
Отсутствие количества минимального заказа. 1 часть доступна;
Возможность объема продукции;
Своевременное обслуживание;
Больше чем 18 лет опыта;
Применения
Кнопочная панель FPC; Прокладка лампы игрушки; Дисплей освещает контржурным светом; Клавиатура гибкого трубопровода для ключей мобильного телефона; Доска антенны POS мягкая; Доска ЖК-ТЕЛЕВИЗОРА мягкая; Доска цифровой фотокамеры мягкая.
Двухсторонние гибкие цепи
По мере того как имя предлагает, цепь состоит из тонкого и гибкого основного вещества с медной фольгой прокатанной к каждой стороне. Наружные стороны законченных цепей часто обеспечены с coverlays скрепленными к наружным сторонам (медным). Покрывать-через отверстия в двухсторонних гибких цепях обычно сверлите, вместо пробитый. Обычно гибкие цепи обеспечены с coverlays на обеих сторонах
Процесс производства двойного, который встали на сторону FPC
Хотя изготовление двухстороннего PCB PTH гибкого походит что одно-вставать на сторону не-покрывать-через доски, некоторые из процессов производства не идентичны и появитесь в другую последовательность. Ниже она показывает что процессы как изготовить двойник встали на сторону гибкие цепи.
Больше дисплеев двойного, который встали на сторону FPC
