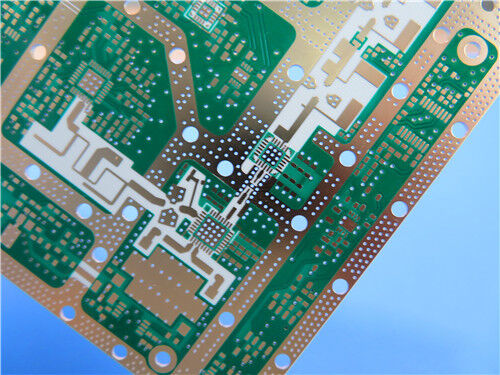

Эта изготовленная на заказ 2-слойная жесткая печатная плата изготовлена из оригинального высокочастотного углеводородно-керамического ламината Rogers RO4360G2, разработанного для стабильной работы РЧ-трактов в оборудовании сотовой связи. При конечной толщине 0,4 мм и компактных размерах платы 48,9 мм × 95,4 мм эта печатная плата имеет стандартное для отрасли покрытие ENEPIG, зеленую верхнюю паяльную маску и белую верхнюю маркировку. Плата, изготовленная с использованием сквозных отверстий и точной трассировки с минимальной шириной проводника/зазора 5/7 мил, соответствует строгим стандартам качества IPC-Class-2 и проходит 100% электрическое тестирование перед отгрузкой. Обеспечивая баланс между надежной высокочастотной работой и совместимостью с технологическими процессами, аналогичными FR-4, эта печатная плата RO4360G2 является практичным и экономически эффективным решением для усилителей мощности базовых станций и трансиверов малых сот.FR-4совместимая технологичность, эта печатная плата RO4360G2 является практичным, экономически эффективным решением для усилителей мощности базовых станций и трансиверов малых сот.
Спецификации печатной платы
Эта 2-слойная печатная плата RO4360G2 имеет упрощенную структуру сквозных отверстий без глухих отверстий, обеспечивая стабильную передачу сигнала для РЧ-трактов средней и высокой частоты. Все параметры изготовления соответствуют стандартным промышленным допускам для обеспечения повторяемости результатов при прототипировании и серийном производстве.
| Пункт спецификации |
Детали параметра |
| Базовый материал |
Углеводородно-керамический ламинат Rogers RO4360G2 |
| Конфигурация слоев |
2-слойная жесткая печатная плата |
| Размеры платы |
48,9 мм × 95,4 мм (1 шт.) |
| Минимальная ширина проводника / зазор |
5/7 мил |
| Минимальный размер отверстия |
0,4 мм |
| Тип отверстия |
Только сквозные, без глухих отверстий |
| Конечная толщина платы |
0,4 мм |
| Вес меди на внешних слоях |
1 унция (1,4 мил) |
| Толщина металлизации отверстий |
20 мкм |
| Поверхностное покрытие |
ENEPIG |
| Маркировка |
Верхняя сторона: белая; Нижняя сторона: отсутствует |
| Паяльная маска |
Верхняя сторона: зеленая; Нижняя сторона: отсутствует |
| Тестирование перед отгрузкой |
100% полное электрическое тестирование |
Структура стека печатной платы
Плата имеет симметричную 2-слойную структуру с базовым субстратом RO4360G2 толщиной 12 мил. Сбалансированная структура меди и диэлектрика обеспечивает стабильные характеристики теплового расширения и сохраняет постоянные диэлектрические свойства во время сборки и длительной эксплуатации.
| Структура слоев |
Материал и толщина |
| Верхний медный слой |
Медная фольга 35 мкм |
| Диэлектрический сердечник |
Rogers RO4360G2, 0,305 мм (12 мил) |
| Нижний медный слой |
Медная фольга 35 мкм |
Статистика печатной платы
Эта РЧ печатная плата предназначена для компактных схем связи, с оптимизированным размещением компонентов для приложений малых сот и усилителей мощности. Т
| Статистический пункт |
Количество |
| Общее количество компонентов |
20 |
| Общее количество контактных площадок |
34 |
| Контактные площадки сквозных отверстий |
18 |
| Контактные площадки SMT на верхней стороне |
16 |
| Контактные площадки SMT на нижней стороне |
0 |
| Переходные отверстия |
21 |
| Цепи |
2 |

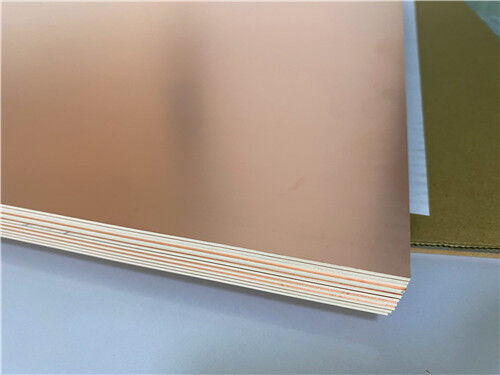

О материале Rogers RO4360G2
RO4360G2 — это стеклонаполненный углеводородно-керамический термореактивный ламинат от Rogers. Он обеспечивает сбалансированное сочетание высокочастотных характеристик и технологичности, являясь первым термореактивным ламинатом с высоким Dk, поддерживающим обработку, аналогичную FR-4. Материал поддерживает процессы бессвинцовой сборки и обеспечивает повышенную жесткость для надежного изготовления многослойных плат, эффективно снижая общие затраты на материалы и производство. Его можно свободно комбинировать с препрегами серии RO440 и другими ламинатами серии RO4000 с низким Dk для удовлетворения разнообразных требований к многослойным РЧ-конструкциям.
Свойства RO4360G2
| Типичное значение RO4360G2 |
| Свойство |
RO4360G2 |
Направление |
Единицы измерения |
Условие |
Метод испытания |
| Диэлектрическая проницаемость, εПроцесс |
6,15 ± 0,15 |
Z |
|
10 ГГц/23°C |
IPC-TM-650 2.5.5.5 |
| 2,5 ГГц/23°C |
| Тангенс угла диэлектрических потерь, tan δ |
0,0038 |
Z |
|
10 ГГц/23°C |
IPC-TM-650 2.5.5.5 |
| Теплопроводность |
0,75 |
|
Вт/(м·К) |
50°C |
ASTM D-5470 |
| Удельное объемное сопротивление |
4,0 X 1013 |
|
Ом·см |
Повышенная T |
IPC-TM-650 2.5.17.1 |
| Удельное поверхностное сопротивление |
9,0 X 1012 |
|
Ом |
Повышенная T |
IPC-TM-650 2.5.17.1 |
| Электрическая прочность |
784 |
Z |
В/мил |
|
IPC-TM-650 2.5.6.2 |
| Предел прочности при растяжении |
131 (19) 97(14) |
X Y |
МПа (тыс. psi) |
40 ч 50% отн. влажности/23 |
ASTM D638 |
| Предел прочности при изгибе |
213(31) 145(21) |
X Y |
МПа (тыс. psi) |
40 ч 50% отн. влажности/23 |
IPC-TM-650, 2.4.4 |
| Коэффициент теплового расширения |
13 14 28 |
X Y Z |
ppm/°C |
-50 °C до 288°C После многократного теплового цикла |
IPC-TM-650, 2.1.41 |
| Tg |
>280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 с использованием TGA |
| T288 |
>30 |
Z |
мин |
30 мин / 125°C Предварительная сушка |
IPC-TM-650 2.2.24.1 |
| Влагопоглощение |
0,08 |
|
% |
50°C/48ч |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Температурный коэффициент диэлектрической проницаемости |
-131 @10 ГГц |
Z |
ppm/°C |
-50°C до 150 °C |
IPC-TM-650, 2.5.5.5 |
| Плотность |
2,16 |
|
г/см3 |
RT |
ASTM D792 |
| Прочность отслаивания меди |
5,2 (0,91) |
|
фунт/дюйм (Н/мм) |
Условие B |
IPC-TM-650 2.4.8 |
| Воспламеняемость |
V-0 |
|
|
|
UL 94 File QMTS2. E102765 |
Преимущества продукта
Уникальные свойства материала и технологическая совместимость RO4360G2 приносят практические преимущества для коммерческого производства и проектирования РЧ-связи:
Большая гибкость проектирования для компактных РЧ-схем с высоким Dk, подходящих для миниатюризированных устройств связи
Стабильная работа металлизированных сквозных отверстий, снижающая риск отказов при длительной работе на высокой мощности
Полная совместимость с автоматизированными сборочными линиями, повышающая эффективность производства при массовом выпуске
Поддержка бессвинцовой обработки, соответствующая мировым экологическим стандартам и стандартам промышленной сборки
Экономически эффективное материальное решение со стабильными цепочками поставок и более короткими сроками поставки по сравнению с традиционными высокочастотными субстратами
Типичные области применения
Эта 2-слойная печатная плата RO4360G2 предназначена для коммерческих инфраструктур беспроводной связи, требующих стабильной высокочастотной работы и экономической эффективности:
- Усилители мощности базовых станций
- Трансиверы малых сот
Заключение
Эта изготовленная на заказ жесткая печатная плата Rogers RO4360G2 обеспечивает надежную высокочастотную работу для проектов инфраструктуры сотовой связи. Сочетая высокую диэлектрическую проницаемость, низкие потери сигнала и согласованное с медью тепловое расширение, плата обеспечивает стабильный электрический выход для приложений усилителей мощности и трансиверов малых сот. Совместимая с технологическими процессами, аналогичными стандартным рабочим процессам FR-4, и сертифицированная по стандартам IPC-Class-2, каждая плата проходит полное электрическое тестирование перед поставкой. Мы поддерживаем доставку по всему миру и предоставляем услуги по прототипированию и массовому производству печатных плат RO4360G2 для клиентов в области РЧ-связи.
