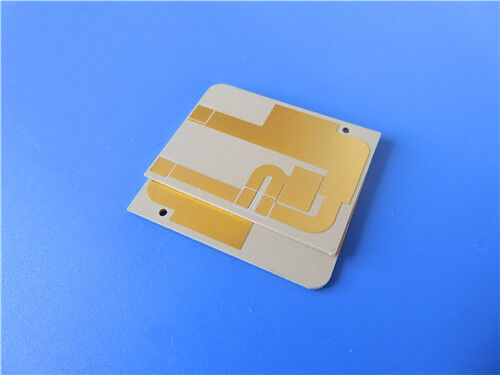

Эта печатная плата представляет собой изготовленную на заказ 2-слойную жесткую ВЧ-плату, изготовленную из термореактивного композитного керамического материала Rogers TMM6, разработанного для микроволновых схем, требующих стабильной высокочастотной производительности. Плата размером 45,5 мм × 90 мм с жестким допуском ±0,15 мм имеет финишное покрытие HASL без паяльной маски или шелкографии с обеих сторон. Изготовленная полностью с использованием сквозных переходных отверстий и без глухих переходных отверстий, она поддерживает тонкую трассировку проводников и зазоров 5/8 мил, а также минимальный размер отверстия 0,35 мм. Внешние медные слои имеют вес меди 1 унция, а металлизация переходных отверстий толщиной 20 мкм гарантирует стабильное электрическое соединение. Каждая готовая плата проходит 100% электрическое тестирование перед отгрузкой и изготавливается в соответствии со стандартами качества IPC-Class-2. Для производства принимаются файлы дизайна Gerber RS-274-X, возможна доставка по всему миру.

Печатная плата Спецификация

Каждая изготовленная на заказ микроволновая печатная плата производится в соответствии со строгими правилами контроля размеров и изготовления для сохранения целостности высокочастотного сигнала. Таблица ниже содержит все основные физические характеристики, правила изготовления и детали обработки поверхности для этой печатной платы TMM6 для вашего быстрого ознакомления.

Стек печатной платы-вверх

Стек слоев напрямую определяет импеданс и ВЧ-характеристики микроволновых печатных плат. Следующая таблица представляет собой расположение слоев этой 2-слойной жесткой печатной платы, детализируя медную фольгу и основной материал сверху вниз.

Статистика печатной платы

Статистика компоновки отражает сложность схемы и распределение контактных площадок/переходных отверстий представленного дизайна. Эта таблица содержит ключевую статистику компоновки, полученную из файла дизайна печатной платы.

Введение в Rogers TMM6

Термореактивный микроволновый материал Rogers TMM6 представляет собой композитный керамический термореактивный полимер, разработанный для применений с высокой надежностью металлизированных сквозных отверстий в полосковых и микрополосковых линиях.

Ламинаты TMM6 предлагают сочетание преимуществ как керамических, так и традиционных ламинатов для микроволновых схем на основе ПТФЭ, не требуя специализированных производственных технологий, общих для этих материалов, при уникальной диэлектрической проницаемости (Dk) по сравнению с другими материалами в семействе продуктов. В отличие от многих микроволновых подложек на основе ПТФЭ, TMM6 использует термореактивную химию, которая упрощает производственный процесс и устраняет необходимость в сложных процедурах обработки, обычно требуемых для чистых ПТФЭ-плат. Эта уникальная конструкция материала сочетает выдающиеся электрические характеристики в микроволновом диапазоне с хорошей технологичностью для серийного ВЧ-производства.

Особенности и преимущества

• Диэлектрическая проницаемость (Dk) 6,0 +/- 0,08 при 10 ГГц
• Коэффициент диэлектрических потерь 0,0023 при 10 ГГц
• Температурный коэффициент Dk -11 ppm/°K
• Коэффициент теплового расширения, согласованный с медью
• Температура разложения (Td) 425 °C TGA
• Коэффициент теплового расширения - x y z: 18 ppm/K, 18 ppm/K, 26 ppm/K
• Теплопроводность 0,72 Вт/мК
• Доступен в диапазоне толщин от 0,0015 до 0,500 дюймов +/- 0,0015 дюйма
• Механические свойства устойчивы к ползучести и холодному течению
• Устойчив к технологическим химикатам, что снижает повреждения во время изготовления
• На основе термореактивной смолы, что обеспечивает надежное проволочное соединение
• Со всеми материалами TMM 6 можно использовать все распространенные процессы изготовления печатных плат

Типичные области применения

• ВЧ и микроволновые схемы
• Усилители мощности и сумматоры
• Фильтры и ответвители
• Системы спутниковой связи
• Антенны систем глобального позиционирования
• Патч-антенны
• Диэлектрические поляризаторы и линзы
• Тестеры чипов

Информация о качестве и производстве

Для изготовления принимаются файлы чертежей Gerber RS-274-X. Плата соответствует стандарту IPC-Class-2, поддерживается доставка по всему миру.

Заключение

Эта 2-слойная микроволновая печатная плата Rogers TMM6 обеспечивает стабильные высокочастотные электрические характеристики и высокую механическую надежность. Хорошо сбалансированные тепловые и диэлектрические свойства материала делают ее надежным выбором для ВЧ-инженеров, работающих над микроволновыми, антенными и спутниковыми проектами. Благодаря строгому контролю размеров, полному электрическому контролю и возможности глобальных поставок, это надежное заказное решение для ваших высокочастотных аппаратных разработок. Термореактивная композитная конструкция TMM6 устраняет многие производственные трудности, наблюдаемые у обычных подложек из ПТФЭ, обеспечивая стабильное качество как для прототипов, так и для серийных производственных заказов.
