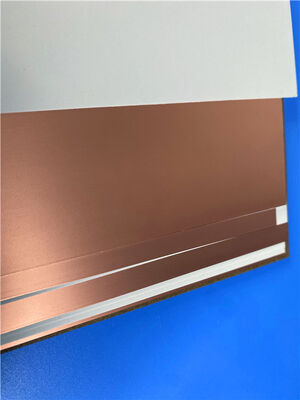

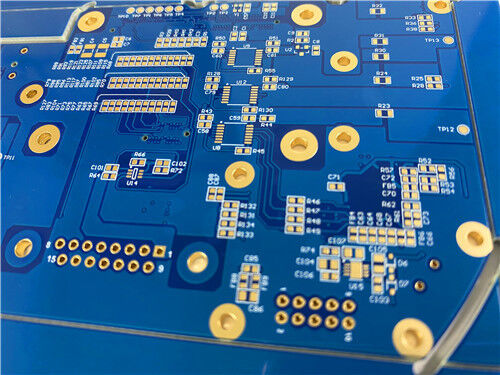

Это 8-слойный высокочастотный ПКБ, построенный с гибридной сборкой, объединяющей RogersRO4350B,RO4003Cи Tg170 FR-4, соединенные друг с другом с помощью соединения RO4450F. Порядок сборки сверху вниз: 4mil RO4350B, Tg170 FR-4, 8mil RO4003C, 4mil RO4450F, 4mil RO4350B. Толщина готовой ламинировки 1.054 мм. Вес меди варьируется между слоями: внешние слои используют 1 унцию готовой меди, в то время как внутренние слои составляют 0,5 унции..
На верхней стороне - без паяльной маски, только черный шелкоплотный принтер.Погружение золото поверхности отделки применяется для поддержания хорошей сварчивости и предотвращения окисленияИзготовленный в соответствии со стандартом IPC-класса 3, 25μm отверстие медное покрытие реализовано, чтобы гарантировать стабильную производительность покрытых через отверстия.RO4450F bondply является критическим для этого смешанного стекаЕго контролируемый поток смолы обеспечивает равномерное заполнение между слоями, устраняя пустоты и сохраняя консистенцию на готовом многослойном ПКБ.
Спецификации ПХБ
Этот дизайн включает в себя три диэлектрических материала: RO4350B, RO4003C и Tg170 FR-4, плюс RO4450F. Каждый материал служит определенному назначению.Материалы Роджерса обрабатывают высокочастотную передачу сигналаFR-4 улучшает механическую жесткость, а сцепление прочно удерживает все слои во время ламинирования.
| Спецификация |
Подробности параметров |
| Конфигурация слоя |
8-слойные высокочастотные смешанные диэлектрические ПКБ |
| Полный набор |
Верхние 4 миллиона RO4350B + Tg170 FR-4 + 8 миллиона RO4003C + 4 миллиона RO4450F + нижние 4 миллиона RO4350B |
| Толщина завершенной ламинации |
1.054 мм |
| Вес меди |
Внешний слой: 1 унция готовой меди; Внутренний слой: 0,5 унции готовой меди |
| Толщина покрытия отверстиями меди |
25μm (гарантия высокой надежности PTH) |
| Обработка поверхности |
Золото погружения |
| Маска для сварки и шелковой экран |
Никакой сварной маски, черная шелкопряда легенда |
| Нижняя сварная маска и шелковый экран |
Голубая маска для сварки, без легенды о шелкопряге |
| Размеры и количество |
110 мм × 83 мм, 1 шт. |
| Стандарт качества |
IPC-класс 3 (наивысший уровень промышленной надежности) |
Серия RO4400 и RO4450F Bondply
RO4400 представляет собой семью роджерсов, полученных из ламината RO4000. Эти ламината работают с материалами серии RO4000, включая RO4350B и RO4003C.Они также могут быть ламинированы FR-4 в одном цикле связывания, что делает гибридные многослойные конструкции ПКБ возможными.
RO4450F разработан с улучшенным боковым потоком смолы.Поэтому инженеры часто выбирают этот материал для новых проектов или заменяют старые варианты облицовки для сложных требований заполненияЕго высокий Tg после отверждения позволяет материалу пережить несколько циклов ламинирования, поэтому последовательные многослойные конструкции не будут страдать от деламинирования или изгиба.Облигации RO4450F при типичных температурах ламинирования FR-4, поддерживает сварку без свинца и имеет степень пламени UL 94 V-0.
RO4450F Типичные свойства
| Параметр |
Типичная спецификация |
Условия испытания |
| Диэлектрическая постоянная (Dk) |
3.52 ± 0.05 |
@10 ГГц |
| CTE по оси Z |
4360 ppm/°C |
Промышленное стандартное испытание |
| Поглощение воды |
≤ 0,09% |
Условие D48/50% |
| Ограничение уровня пламени |
UL 94 V-0 |
Полная сертификация |
| Совместимость процессов |
Совместимая без свинца / способна к последовательной ламинации |
Стандарт промышленного производства |
Ключевые особенности доски
Дизайн гибридного стека: RO4350B и RO4003C поддерживают стабильную высокочастотную производительность; Tg170 FR-4 добавляет механическую прочность.
Оптимизированный поток смолы RO4450F полностью заполняет плотное пространство, обеспечивая плотную адгезию между слоями на тонколинейных многослойных досках.
Изготовлен по стандартам IPC-класса 3, соединенный с медью с отверстием длиной 25 мкм, что делает отверстия прочными благодаря повторному тепловому циклированию.
RO4450F с высоким Tg после отверждения переносит повторные циклы прессования, поддерживая последовательную ламинацию без переработки.
Специальное изготовление поверхности: погруженная золотая отделка, верхняя сторона без паяльной маски с черной легендой, нижняя голубая паяльная маска, соответствующая требованиям сборки заказчика.
RO4400 Bondply сопротивляется росту CAF и работает с бессвинцовыми процессами, подходящими для коммерческого оборудования для связи.
Типичные применения
С низкой диэлектрической потерей, стабильной производительностью RF и надежной изготовлением, этот печатный лист подходит для этих беспроводных и радиочастотных систем питания:
- Оборудование для радиокоммуникаций
- Высокопроизводительные системы беспроводной связи
- Усилители мощности радиочастот
- Небольшие базовые станции сотовой связи и распределенные антенные системы DAS
Заключение
Этот 1,054 мм 8-слойный ПКБ сочетает в себе RO4350B, RO4003C, Tg170 FR-4 и RO4450F. Он использует различные весы меди для внутренних и внешних слоев, индивидуальную асимметричную обработку поверхности,и 25 мкм отверстий с медным покрытием по IPC-классу 3RO4450F обеспечивает надежное наполнение смолой, способность последовательной ламинации и низкое тепловое расширение оси Z.Эти свойства предотвращают ламинирование пустоты и держать покрытые через отверстия надежно во время длительной работыОн обеспечивает постоянную низкоубыточную радиочастотную производительность для беспроводной связи и проектов усилителей мощности радиочастотного тока.
