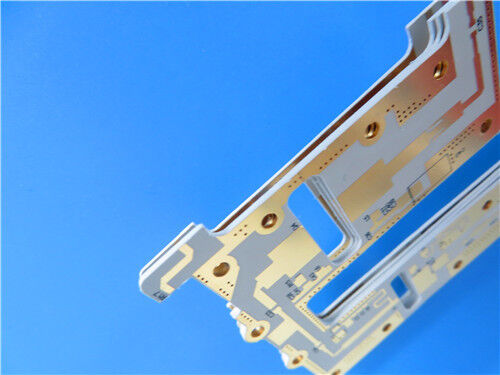

2-слойная печатная плата CLTE-MW Pure Gold с зеленой паяльной маской и белой легендой

Эта заказная 2-слойная жесткая печатная плата CLTE-MW™ представляет собой сверхтонкую высокочастотную радиочастотную печатную плату, изготовленную на основе композитного субстрата из стеклоткани с керамическим наполнителем, армированного стеклотканью. С чисто золотым покрытием поверхности и строгими допусками по размерам, плата имеет конечную толщину всего 0,2 мм. Она использует сердечник CLTE-MW толщиной 0,102 мм с медью толщиной 35 мкм на обоих слоях и не содержит глухих переходных отверстий. Изготовленная по стандартам качества IPC-Class-2, она проходит 100% электрическое тестирование перед отправкой. Для производства принимаются файлы Gerber RS-274-X, и доступна доставка по всему миру.

Спецификации печатной платы

Структура печатной платы-вверх

Статистика печатной платы

Введение в ламинат CLTE-MW™

Ламинаты CLTE-MW™ представляют собой композиты из ПТФЭ с керамическим наполнителем, армированные стеклотканью, разработанные как экономически эффективный высокопроизводительный субстрат для радиочастотных разработчиков. Этот ряд материалов, подходящий для проектов с ограничениями по механической или электрической толщине, предлагает семь стандартных толщин сердечника от 3 до 10 мил, обеспечивая оптимальное расстояние между сигналом и землей для цепей 5G и миллиметровых волн. Доступны различные варианты медной фольги, включая прокатанную, обратную обработанную ED и стандартную ED; по запросу могут быть поставлены резистивная фольга и металлическая пластина.

Распределенное стекловолокно в сочетании с высокой загрузкой наполнителя уменьшает влияние плетения стекла на распространение электромагнитных волн, сохраняя при этом превосходную стабильность размеров.

Особенности материала

• Низкий тангенс угла потерь 0,0015 при 10 ГГц
• Низкий коэффициент теплового расширения по оси Z 30 ppm/°C
• Теплопроводность 0,42 Вт/(м·К)
• Класс воспламеняемости UL94 V-0
• Низкое влагопоглощение 0,03%
• Высокая диэлектрическая прочность 630 В/мил

Преимущества сердечника

• Обеспечивает низкие потери в радиочастотных схемах
• Превосходная надежность сквозных металлизированных отверстий (PTH)
• Эффективный отвод тепла для требовательных компоновок
• Одобрено для коммерческих электронных применений
• Стабильная механическая производительность при термических нагрузках

Стандартные варианты материалов CLTE-MW™

Типичные применения

Эта 2-слойная жесткая печатная плата CLTE-MW™ используется в различных высокочастотных отраслях:

• Коммерческие средства связи и авионика
• Военные и аэрокосмические применения
• Микроволновые фидерные сети
• Фазочувствительные электронные структуры
• Системы спутниковой связи
• Пассивные компоненты (ответвители, фильтры и балансные устройства)

Резюме

Эта заказная 2-слойная печатная плата CLTE-MW™ сочетает в себе сверхтонкую конструкцию и низкопотерьный ПТФЭ-субстрат для обеспечения стабильной радиочастотной производительности. Изготовленная по стандартам IPC-Class-2 и полностью электрически протестированная перед отправкой, плата с покрытием из чистого золота является надежным решением для электроники миллиметрового диапазона, спутниковой и аэрокосмической электроники, доступным для клиентов по всему миру.
