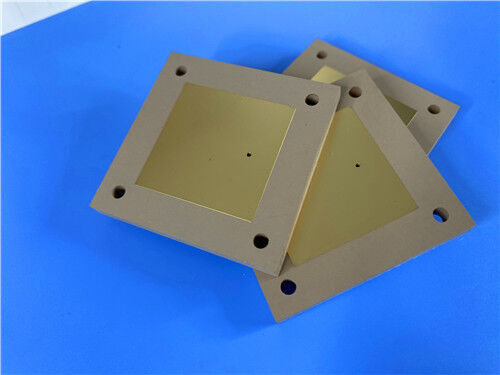

Этот ПХБ - это специальная двусторонняя жесткая радиочастотная схема построена вокругRogers TMM10i, изотропный терморезистентный керамический композитный субстрат, разработанный для микроволновых систем, требующих предсказуемых высокочастотных сигнальных характеристик.3 мм с ограниченным допустимым размером ±0.15 мм и имеет погруженную золотую поверхность, без сварной маски или шелкового экрана, напечатанного с обеих сторон доски.поддерживающий тонкие 5/6 миллиметровые следы и космические маршруты вдоль минимального диаметра отверстия 0Его внешние медные слои несут вес 1 унции готовой меди, соединенной с 20 мкм через покрытие, чтобы обеспечить постоянную электрическую взаимосвязь.Каждая готовая схема подвергается полному 100% электрическому тестированию перед отгрузкой и изготавливается в соответствии со стандартами качества IPC-класса-2Для изготовления принимаются файлы дизайна Gerber RS-274-X, и доступна глобальная доставка.

ПХБСпецификация

Каждый индивидуальный микроволновой печатный лист изготавливается под строгим контролем размеров и изготовления, чтобы сохранить целостность сигнала на микроволновых частотах.В таблице ниже собраны все основные физические характеристики, правила изготовления и деталей обработки поверхности для этой схемы TMM10i для вашей быстрой справки.

ПКБ-стакан-вверх

Конфигурация слоев прямо регулирует поведение импеданса и общую производительность RF для микроволновых печатных плат.перечисление медного фольги и материала ядра сверху вниз.

Статистика ПХБ

Статистические данные об устройстве иллюстрируют сложность схемы, а также распределение на платформе и через распределение, полученные непосредственно из представленного проекта.Эта таблица фиксирует основные показатели макетов, экспортированные из файла рисунков PCB.

Rogers TMM10i Введение

Rogers TMM 10i изотропный термоустойчивый микроволновой материал - это керамический термоустойчивый полимерный композит, разработанный для линейных и микролинейных схем, требующих надежной проходки.TMM10i имеет изотропную диэлектрическую постоянную (Dk)Как и другие ламинированные материалы из семейства TMM,TMM10i сочетает в себе желательные характеристики керамических и ПТФЭ-субстратов, сохраняя при этом более простой рабочий процесс, характерный для мягких субстратовВ отличие от многих обычных микроволновых ламинатах из ПТФЕ, терморегулируемая структура TMM10i7 упрощает рабочие процессы по покрытию и устраняет сложные этапы подготовки поверхности.обеспечение надежной диэлектрической производительности наряду с отличной обрабатываемостью для прототипов и микроволновых проектов в объеме.

Особенности и преимущества

• Изотропная диэлектрическая постоянная (Dk) 9,80 +/- 0.245
• Коэффициент диссипации 0,0020 при 10 ГГц
• Тепловой коэффициент Dk -43 ppm/°K
• Коэффициент теплового расширения в соотношении с медью
• Температура разложения (Td) 425 °C TGA
• Коэффициент теплового расширения - x y z: 19ppm/K, 19ppm/K,20ppm/K
• Теплопроводность 0,76 Вт/мк
• Доступно в диапазоне толщины от 0,0015 до 0,500 дюйма +/- 0,0015 ′′
• Механические свойства устойчивы к ползучему и холодному потоку
• Устойчивы к химическим веществам, уменьшают повреждения при изготовлении
• Избавляет от предварительной обработки натриевым нафтанатом перед безэлектропластировкой
• Терморезиновая смоловая конструкция позволяет стабильно и надежно связывать проволоку
• Поддерживает повторяющиеся показатели проводной связи

Типичные применения

• ОЧ и микроволновые схемы
• Усилители мощности и комбинаторы
• Фильтры и сцепления
• Системы спутниковой связи
• Антенны глобальной системы позиционирования
• Антенны для закрепления
• Диэлектрические поляризаторы и линзы
• Проверщики чипов

Информация о качестве и производстве

Изготовление принимает файлы художественных работ Gerber RS-274-X. Планшет соответствует стандарту IPC-Class-2, и поддерживается доставка по всему миру.

Заключение

Этот двусторонний микроволновый пластинка Rogers TMM10i обеспечивает надежную высокочастотную электрическую производительность и надежную механическую стабильность.Изотропные диэлектрические характеристики материала и сбалансированное тепловое поведение делают его предпочтительным выбором для инженеров по радиочастотам, разрабатывающих микроволновые, антенна и спутниковое оборудование. с тесным измерением управления, всеобъемлющей электрической инспекции и глобальных опций питания,Он служит надежным решением для высокочастотных проектов развития.Термоустойчивый композит TMM10i устраняет обременительную обработку предварительной покрытия, требуемую для большинства субстратов из ПТФЕ.обеспечение единообразного качества для проверки прототипов и заказов на крупное производство.
