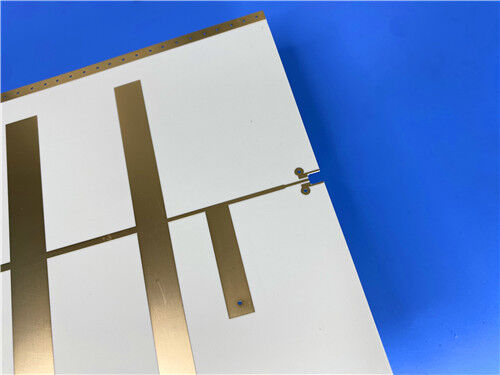

Этот сверхразмерный радиочастотный ПКБ служит двойной длиннополосной антенной подложкой, построенной на ламинированном материале Rogers RO4003C.1-метровая сверхдлинная плата превышает ограничения размера, наблюдаемые в обычном производстве высокочастотных печатных плат, что делает его практичным выбором для длинных антенных массивов и микроволнового оборудования.сочетается с 2u "погружения золотой поверхности отделки для сохранения стабильной высокочастотного сигнала производительности и надежной сварки.

Спецификация ПКБ

В таблице ниже обобщены все основные физические и производственные параметры этой длинноформатной платы RO4003C.

ПКБ-стакан-вверх

Этот двухслойный жесткий стек-ап имеет простую симметричную компоновку. Он хорошо подходит для длинных конструкций антенных подложки и снижает риск деформации для сверхбольших плат.

RO4003C Ламинат Введение

Rogers RO4003C - это стеклянный углеводородный/керамический композит.Он обеспечивает электрические характеристики, сопоставимые со стеклянными субстратами из ПТФЕ, сохраняя при этом простые характеристики обработки и обработки эпоксидных/стеклянных материалов..

Ламинаты RO4003C доступны в 1080 или 1674 стеклянных вариантах ткани.предлагает строго контролируемую диэлектрическую постоянную и низкую потерю сигналаПроизводство выполняется в соответствии с рабочими процессами, аналогичными стандартным FR-4, что помогает снизить затраты на производство по сравнению с традиционными микроволновыми ламинатами.RO4003C не требует специальной обработки отверстий или дополнительных шагов обработки.

Следует отметить, что RO4003C не бромирован и не имеет квалификации UL 94 V-0.RO4835иRO4350Bламинированные материалы являются жизнеспособной альтернативой.

Особенности

• Dk 3,38 +/- 0.05
• Коэффициент диссипации 0,0027 при 10 ГГц
• Низкий коэффициент теплового расширения по оси Z при 46 ppm/°C

Преимущества

• Совместима с многослойными конструкциями платы (MLB)
• Может быть обработана как FR-4 с более низкими издержками производства
• Подходит для критически важных для производительности приложений с большим объемом
• Конкурентоспособные по стоимости высокочастотные электронные проекты

Низкая эффективность отработания Rogers Laminates

Несколько композитных материалов Роджерса удовлетворяют требованиям НАСА SP-R-0022A по низкому выбросу газов для космического оборудования.Композиты RT/duroid из PTFE, заполненные неорганическими волокнами и температурно стабильными углеводородными материалами TMM, демонстрируют отличную устойчивость к выбросу газовУкрепленные ламинаты из ПТФЕ сохраняют тепловую стабильность и стабильные характеристики низкого выброса газов.ТММ с высокой степенью перекрестной связи не выделяет газов или химических побочных продуктов при повышенных температурах.

Процедура испытаний НАСА использует пробы без меди. Образцы весом от 100 до 300 мг нагреваются внутри медной камеры в вакуумных условиях при температуре 125 ° C в течение 24 часов.Хромированный коллектор, содержащийся при температуре 25°C, 12.7 мм от выхода камеры. Испытания измеряют общую потерю массы (TML), собранные летучие материалы для конденсации (CVCM) и водопары, восстановленные (WVR),рассчитывается в процентах от массы исходной пробыМатериалы с TML ниже 1,0%, а CVCM - ниже 0,1% классифицируются как с низким выбросом газов и подходят для размещения на космических кораблях.

Заявления

• Длинные линейные антенные массивы
• Оборудование для микроволновой связи точка-точка
• Модули радиочастотного обнаружения
• Подложки для радиолокационных антенн
• Высокочастотные беспроводные системы передачи

Заключение

Этот 1100 × 350 мм сверхразмерный двусторонний ПКБ RO4003C решает проблемы производства сверхдлинных антенных подложки.поведение сигнала с низкими потерями и обрабатываемость, аналогичная FR-4Построенная как голая плата без паяльной маски или шелкопряда и завершенная 2у" погружением в золото, эта длинная плата готовы для пользования радиочастотными антеннами и микроволновой системой.Консистентные диэлектрические свойства субстрата и низкое тепловое расширение поддерживают надежную целостность сигнала при изменении температуры, это большое преимущество для антенн с длинными полосами.
