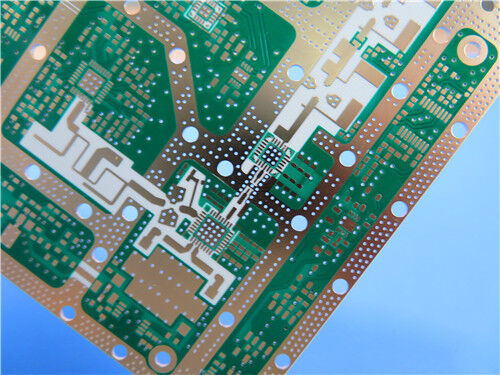

2-слойная Rogers RO4360G2 PCB с высокой Dk ламинированной низкопотерями

Эта изготовленная на заказ 2-слойная жесткая печатная плата изготовлена из оригинального высокочастотного углеводородно-керамического ламината Rogers RO4360G2, разработанного для стабильной работы РЧ-трактов в оборудовании сотовой связи. При конечной толщине 0,4 мм и компактных размерах платы 48,9 мм × 95,4 мм эта печатная плата имеет стандартное для отрасли покрытие ENEPIG, зеленую верхнюю паяльную маску и белую верхнюю маркировку. Плата, изготовленная с использованием сквозных отверстий и точной трассировки с минимальной шириной проводника/зазора 5/7 мил, соответствует строгим стандартам качества IPC-Class-2 и проходит 100% электрическое тестирование перед отгрузкой. Обеспечивая баланс между надежной высокочастотной работой и совместимостью с технологическими процессами, аналогичными FR-4, эта печатная плата RO4360G2 является практичным и экономически эффективным решением для усилителей мощности базовых станций и трансиверов малых сот.FR-4совместимая технологичность, эта печатная плата RO4360G2 является практичным, экономически эффективным решением для усилителей мощности базовых станций и трансиверов малых сот.

Спецификации печатной платы

Эта 2-слойная печатная плата RO4360G2 имеет упрощенную структуру сквозных отверстий без глухих отверстий, обеспечивая стабильную передачу сигнала для РЧ-трактов средней и высокой частоты. Все параметры изготовления соответствуют стандартным промышленным допускам для обеспечения повторяемости результатов при прототипировании и серийном производстве.

Структура стека печатной платы

Плата имеет симметричную 2-слойную структуру с базовым субстратом RO4360G2 толщиной 12 мил. Сбалансированная структура меди и диэлектрика обеспечивает стабильные характеристики теплового расширения и сохраняет постоянные диэлектрические свойства во время сборки и длительной эксплуатации.

Статистика печатной платы

Эта РЧ печатная плата предназначена для компактных схем связи, с оптимизированным размещением компонентов для приложений малых сот и усилителей мощности. Т

О материале Rogers RO4360G2

RO4360G2 — это стеклонаполненный углеводородно-керамический термореактивный ламинат от Rogers. Он обеспечивает сбалансированное сочетание высокочастотных характеристик и технологичности, являясь первым термореактивным ламинатом с высоким Dk, поддерживающим обработку, аналогичную FR-4. Материал поддерживает процессы бессвинцовой сборки и обеспечивает повышенную жесткость для надежного изготовления многослойных плат, эффективно снижая общие затраты на материалы и производство. Его можно свободно комбинировать с препрегами серии RO440 и другими ламинатами серии RO4000 с низким Dk для удовлетворения разнообразных требований к многослойным РЧ-конструкциям.

Свойства RO4360G2

Преимущества продукта

Уникальные свойства материала и технологическая совместимость RO4360G2 приносят практические преимущества для коммерческого производства и проектирования РЧ-связи:

Большая гибкость проектирования для компактных РЧ-схем с высоким Dk, подходящих для миниатюризированных устройств связи

Стабильная работа металлизированных сквозных отверстий, снижающая риск отказов при длительной работе на высокой мощности

Полная совместимость с автоматизированными сборочными линиями, повышающая эффективность производства при массовом выпуске

Поддержка бессвинцовой обработки, соответствующая мировым экологическим стандартам и стандартам промышленной сборки

Экономически эффективное материальное решение со стабильными цепочками поставок и более короткими сроками поставки по сравнению с традиционными высокочастотными субстратами

Типичные области применения

Эта 2-слойная печатная плата RO4360G2 предназначена для коммерческих инфраструктур беспроводной связи, требующих стабильной высокочастотной работы и экономической эффективности:

• Усилители мощности базовых станций
• Трансиверы малых сот

Заключение

Эта изготовленная на заказ жесткая печатная плата Rogers RO4360G2 обеспечивает надежную высокочастотную работу для проектов инфраструктуры сотовой связи. Сочетая высокую диэлектрическую проницаемость, низкие потери сигнала и согласованное с медью тепловое расширение, плата обеспечивает стабильный электрический выход для приложений усилителей мощности и трансиверов малых сот. Совместимая с технологическими процессами, аналогичными стандартным рабочим процессам FR-4, и сертифицированная по стандартам IPC-Class-2, каждая плата проходит полное электрическое тестирование перед поставкой. Мы поддерживаем доставку по всему миру и предоставляем услуги по прототипированию и массовому производству печатных плат RO4360G2 для клиентов в области РЧ-связи.
