Смеси доски керамические PTFE PCB микроволны Rogers RT/Duroid 6010LM Rogers

Смеси доски керамические PTFE PCB микроволны Rogers RT/Duroid 6010LM Rogers

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-061.V1.0
Основное вещество:
RT/duroid 6010LM
Отсчет слоя:
1 слой, 2 слоя
Толщина PCB:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Размер PCB:
≤400 мм х 500 мм
Маска припоя:
Зеленый, черный, синий, желтый, красный и т. Д.
Медный вес:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш:
Обнаженная медь, HASL, ENIG, олово погружения, OSP.
Выделить:

Доска PCB Rogers микроволны

,

Доска PCB RT Duroid 6010LM Rogers

,

Доска PCB микроволны RT Duroid 6010LM

Описание продукта



PCB Rogers высокочастотный построенный на RT/Duroid 6010 с золотом погружения для земных систем предупреждения радиолокатора

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Ламинаты микроволны Rogers RT/duroid 6010LM керамические-PTFE смеси которые конструированы для применений электронных и микроволны цепи требуя высокой диэлектрической константы. Она доступна с диэлектрической величиной постоянной 10,2.

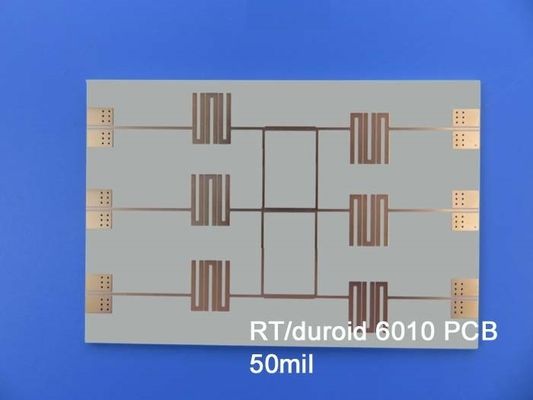

Смеси доски керамические PTFE PCB микроволны Rogers RT/Duroid 6010LM Rogers 0



Простота изготовления и стабильность особенности ламинатов микроволны RT/duroid 6010LM в пользе. Результаты этого свойства в возможности массового производства и уменьшать цену товаров. Она имеет туго управление диэлектрической константы и толщины, абсорбцию низкой влаги, и хорошую термальную механическую стабильность.



Смеси доски керамические PTFE PCB микроволны Rogers RT/Duroid 6010LM Rogers 1



Значение RT/duroid 6010 типичное
Свойство RT/duroid 6010 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 10.2±0.25 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 зажало stripline
Диэлектрическая константа, εDesign 10,7 Z   8GHz до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ 0,0023 Z   10 GHz/A IPC-TM-650 2.5.5.5
Термальный коэффициент ε -425 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Резистивность тома 5 x 105   Mohm.cm IPC 2.5.17.1
Поверхностная резистивность 5 x 106   Mohm IPC 2.5.17.1
Растяжимые свойства ASTM D638 (тариф напряжения 0.1/min.)
Young модуль 931(135) 559(81) X Y MPa (kpsi)
Окончательный стресс 17 (2,4) 13 (1.9) X Y MPa (kpsi)
Окончательное напряжение 9 до 15 7 до 14 X Y %
Сжимающие свойства   ASTM D695 (тариф напряжения 0.05/min.)
Young модуль 2144 (311) Z MPa (kpsi)
Окончательный стресс 47 (6,9) Z MPa (kpsi)
Окончательное напряжение 25 Z %
Модуль изгиба 4364 (633) 3751 (544) X MPa (kpsi) ASTM D790
Окончательный стресс 36 (5,2) 32 (4,4) X Y MPa (kpsi)
Деформация под нагрузкой 0,26 1,3 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Абсорбция влаги 0,01   % D48/50℃ 0,050" (1.27mm) толщиной IPC-TM-650 2.6.2.1
Термальная проводимость 0,86   W/m/k 80℃ ASTM C518
Коэффициент теплового расширения 24
24
47
X
Y
Z
ppm/℃ RH 23℃/50% IPC-TM-650 2.4.41
Td 500   ℃ TGA   ASTM D3850
Плотность 3,1   g/cm3   ASTM D792
Специфическая жара 1,00 (0,239)   j/g/k
(BTU/ib/OF)
  Высчитанный
Медная корка 12,3 (2,1)   pli (N/mm) после поплавка припоя IPC-TM-650 2.4.8
Воспламеняемость V-0       UL 94
Неэтилированный процесс совместимый Да



Типичные применения:

(1) системы предотвращения столкновения воздушных судн

(2) земные системы предупреждения радиолокатора

(3) антенны заплаты

(4) системы etc спутниковых связей



Смеси доски керамические PTFE PCB микроволны Rogers RT/Duroid 6010LM Rogers 2
