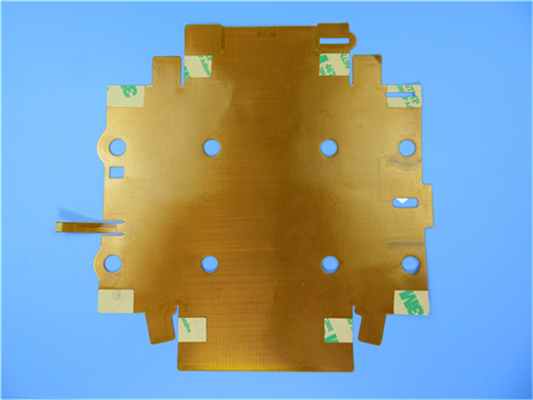

Большая гибкая тонкая линия FPC цепей с дизайном катушки
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Этот тип гибкого PCB строение на polyimide с катушками тонкой линии для применения систем слежения GPS. Доска 2 слоев на 0.15mm толщиной. Низкопробный ламинат от Shengyi. Он изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.
Параметр и технические спецификации
| Количество слоев |
2 |
| Размер доски |
160 x 165mm=1PCS |
| Тип доски |
Flexbile cirucit |
| Толщина доски |
0.15mm +/--10% |
| Материал доски |
Polyimide (PI) 25um |
| Поставщик доски материальный |
ITEQ |
| Значение Tg материала доски |
℃ 60 |
| |
| Толщина Cu PTH |
≥20um |
| Внутренние thicknes Cu Iayer |
N/A |
| Поверхностная толщина Cu |
35 um (1oz) |
| |
| Цвет Coverlay |
Желтый цвет |
| Номер Coverlay |
2 |
| Толщина Coverlay |
25 um |
| Укрепление |
НЕТ |
| |
| Тип чернил Silkscreen |
НЕТ |
| Поставщик Silkscreen |
НЕТ |
| Цвет Silkscreen |
НЕТ |
| Номер Silkscreen |
НЕТ |
| |
| Трассировка Mininum (mil) |
4 mil |
| Минимальный зазор (mil) |
4 mil |
| |
| Поверхностный финиш |
Золото погружения |
| RoHS требовало |
Да |
| Famability |
94-V0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция |
Тест пропуска 100% электрический |
| Workmanship |
Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Припаянный конец может быть всеми
Низкая цена
Непрерывность обработки
Быстрая и своевременная доставка
Сделайте доставку в срок. Мы держим тариф на-врем-доставки более сильно чем 98%.
Применения
Кнопочная панель FPC, доска промышленной управляющая ЭВМ мягкая, доска ETC потребителя (электронного собрания пошлины) мягкая,
Основные типы гибкой цепи
5 основных типов гибких цепей как описано ниже:
1. Одно-встали на сторону гибкие цепи
Это самый простой тип, и состоит из тонкого и гибкого основного вещества к которому медная фольга прокатана посредством прилипателя. Законченная цепь часто обеспечена с covercoat скрепленным к медной стороне посредством прилипателя.
2. Двухсторонние гибкие цепи
По мере того как имя предлагает, цепь состоит из тонкого и гибкого основного вещества с медной фольгой прокатанной к каждой стороне. Наружные стороны законченных цепей часто обеспечены с covercoats скрепленными к наружным сторонам (медным).
3. Разнослоистые гибкие цепи
Разнослоистая гибкая цепь состоит из нескольк тонкой и гибкие низкопробные ламинаты и медные фольги прокатали совместно посредством прилипателя, в очень много таком же пути как твердые разнослоистые доски. Также обычная практика скрепить covercoats к наружным сторонам (медным).
4. Гибк-твердые цепи
Гибк-твердая цепь доски сочетания из твердые и гибкие цепи, последнее создающ гибкие соединения между твердыми досками к которым они прокатаны посредством скрепления курсируют.
5. Гибкие цепи с твердыми областями
В некоторых случаях, гибкая цепь должна поддержать несколько относительно тяжелых компонентов или даже часть соединителя. Поэтому необходимо усилить такую область. Это выполнено путем скреплять укрепление к этой области. Укрепление может быть дополнительным слоем не слишком тонкого polyimide, или это может быть ламинатом стеклянного/эпоксидной смолы.
