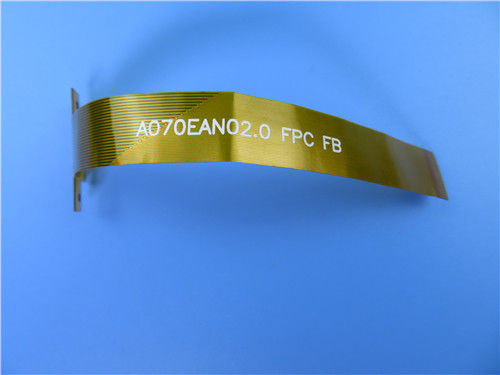

Двойник гибким встал на сторону PCBs построенный на Polyimide с 0.15mm толстым и золото погружения для дисплея освещает контржурным светом

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения GPS отслеживая для автомобилей. 2 слоя FPC на 0.15mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber.

Параметр и технические спецификации

Размер гибкого PCB 25,77 x 88.47mm
Количество слоев 2
Тип доски Гибкий PCB
Толщина доски 0.15mm
Материал доски Polyimide 25µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60℃
Толщина Cu PTH µm ≥20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu µm 35
Цвет Coverlay Желтый цвет
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления нет
Толщина укрепления N/A
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 3M 90℃ отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

Cu 35um PCB гибкого трубопровода Polyimide 0.15mm двойной, который встали на сторону поверхностный 0

Cu 35um PCB гибкого трубопровода Polyimide 0.15mm двойной, который встали на сторону поверхностный 1

Особенности и преимущества

Гибкость A. Превосходн

B. Reducing том

C. сокращение веса

D. Последовательность собрания

Надежность E. Increased

F. Управляемость электрического дизайна параметра

G. Припаянный конец может быть всеми

Optionality H. Материала

I. низкая цена

J. Непрерывность обработки

Обслуживание K. Времени включения

L. Доставка в срок: >98%

Применения

Дисплей освещает контржурным светом, доска гибкого трубопровода датчика автомобиля, промышленный interphone контроля

Структура FPC

Согласно числу слоев проводной медной фольги, FPC можно разделить в однослойную цепь, цепь двойного слоя, разнослоистую цепь, двойник встало на сторону и так далее.

Однослойная структура: гибкая цепь этой структуры самая простая структура гибкого PCB. Обычно основное вещество (диэлектрические субстраты) + прозрачное резиновое (слипчивый) + медная фольга набор купленного сырья (полу-изготовляет), защитный фильм и прозрачный клей другой вид купленного сырья. Во-первых, медную фольгу необходимо вытравить для того чтобы получить необходимую цепь, и защитный фильм должен быть просверлен для того чтобы показать соответствуя пусковую площадку. После очищать, 2 совмещены путем свертывать. После этого, который подвергли действию часть пусковой площадки гальванизировала золото или олово для защиты. Таким образом, большая доска панели будет готова. Вообще также она штемпелевала в соответствуя форму небольшой монтажной платы. Также никакой защитный фильм сразу на медной фольге, но напечатанное покрытие сопротивления паяя, так как цена будет ниже, только механическая прочность монтажной платы станут хуже. Если требование к прочности не будет высоко и цене нужно быть как можно ниже, самое лучшее приложить метод защитного фильма.

Структура двойного слоя: когда цепь слишком сложна быть связанным проволокой, или медная фольга необходима для того чтобы защищать землю, необходимо выбрать двойной слой или даже разнослоистое. Самая типичная разница между разнослоистой и одиночной плитой добавление пефорированной структуры для того чтобы соединить слои медной фольги. Первый процесс прозрачных резины + основного вещества + медная фольга сделать отверстия. Буровые скважины в основном веществе и медной фольге во-первых, чистом и после этого покрытом с некоторой толщиной меди. Последующий процесс изготовления почти это же как однослойная цепь.

Двойная, который встали на сторону структура: обе стороны двойника встали на сторону FPC имеют пусковые площадки, главным образом быть использованным для того чтобы соединить другие монтажные платы. Хотя и структура монослоя подобны, но процесс производства очень другой. Свое сырье медная фольга, защитный фильм и прозрачный клей. Защитный фильм должен быть просверлен согласно положению пусковой площадки во-первых, после этого медная фольга должна быть прикреплена, линии пусковой площадки и следа должны быть вытравлены и после этого защитный фильм другого просверленного отверстия должен быть прикреплен.
