Лазер UL отрезал затир припоя трафаретит восковку монтажной платы 0.1mm

Лазер UL отрезал затир припоя трафаретит восковку монтажной платы 0.1mm

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-956.V1.0
Основное вещество:
Шимма нержавеющей стали
Размер восковки:
370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Толщина фольги:
0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Возникновение:
Гравирующ и electro полирующ
Выделить:

лазер 0.1mm отрезал восковки затира припоя

,

Лазер UL отрезал восковки затира припоя

,

восковка монтажной платы 0.1mm

Описание продукта

Восковка затира припоя собрания PCB SMT | Отрезок лазера восковки PCB
1,1 общее описание

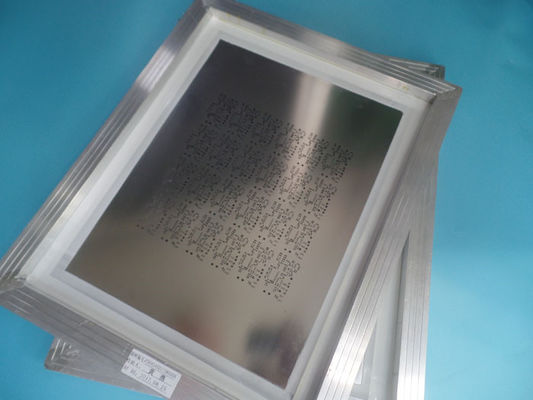

Это тип восковки затира SMT припоя (отрезка 100% лазера) построенной на фольге нержавеющей стали 0.1mm с алюминиевой рамкой 420 mm x 520 размер mm x 20mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. Метки Fiducal через отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.
1,2 особенности и преимущества
Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;
Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;
Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;
Проектирование предотвращает проблемы от происходить в pre продукции;
Команда со страстью, дисциплиной, ответственностью и честностью;
Дверь к обслуживанию пересылки двери;
Больше чем 15 лет опыта;
свободное от Перебранка, взаимнооднозначное послепродажное обслуживание;
Лазер UL отрезал затир припоя трафаретит восковку монтажной платы 0.1mm 0Лазер UL отрезал затир припоя трафаретит восковку монтажной платы 0.1mm 1Лазер UL отрезал затир припоя трафаретит восковку монтажной платы 0.1mm 2
1,3 применения
Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.
1,4 параметр и технические спецификации
Размер: 370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Структура Фольги восковки с алюминиевой рамкой
Основное вещество Шимма нержавеющей стали
Толщина фольги 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Установленная апертура Отрезок лазера
Возникновение Гравирующ и electro полирующ
Фидуциальная метка Через отверстие
Область уверенного радиоприема: Всемирно
Количество открытых пусковых площадок: 1421
Преимущества: a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение: CSP, BGA, пакет 0.5mm QFP etc.
1,5 отверстия отверстия конструируют для восковки SMT
Компонентный тип Тангаж Паяя ширина Паяя длина Раскрывая ширина Раскрывая длина Толщина шиммы
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Обломок сальто 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Обломок сальто 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Лазер UL отрезал затир припоя трафаретит восковку монтажной платы 0.1mm 3Лазер UL отрезал затир припоя трафаретит восковку монтажной платы 0.1mm 4Лазер UL отрезал затир припоя трафаретит восковку монтажной платы 0.1mm 5
