PCB гибкого трубопровода 2.0mm твердый PCB 6 слоев с зеленой маской припоя

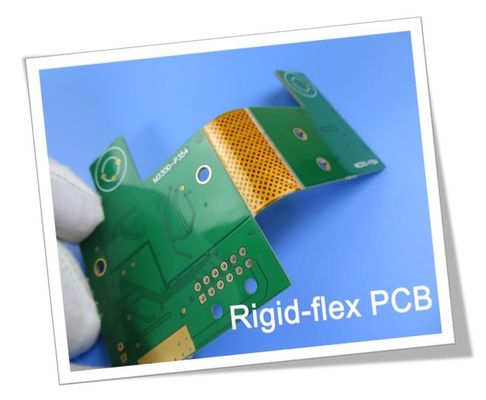

2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask
2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask

Большие изображения :  PCB гибкого трубопровода 2.0mm твердый PCB 6 слоев с зеленой маской припоя

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-343.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Стеклоткань Polyimide и эпоксидной смолы Отсчет слоя: 4 слоя, разнослоистого
Толщина Пкб: 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный етк. Медный вес: 0.5оз (17 µм), 1оз (35µм), 2оз (70µм)
Поверхностный финиш: ЭНИГ, олово погружения, ОСП, етк…
Высокий свет:

PCB гибкого трубопровода 2.0mm твердый

,

PCB гибкого трубопровода 6 слоев твердый

,

2.0mm PCB 6 слоев

Изогните/твердый PCB построенный на Polyimide и FR-4 с серебром золота погружения или погружения или оловом погружения для видеокамер

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Привет всем.

Сегодня, мы говорим о PCB тверд-гибкого трубопровода.

PCB тверд-гибкого трубопровода доски сочетания из твердые и гибкие цепи, последнее создание гибкое соединяют между твердыми досками к которым они прокатаны посредством скрепления курсируют. Как следующая диаграмма чертеж тверд-гибкого трубопровода.

PCB гибкого трубопровода 2.0mm твердый PCB 6 слоев с зеленой маской припоя 0

Оба конца твердая доска, гибкая цепь в середине.

Гибкая цепь изготовлена отдельно и скреплена к твердым доскам, или симметрично, т.е., в середине твердых доск, или несимметрично, т.е., к наружной стороне твердых доск, который нужно соединить.

PCB гибкого трубопровода 2.0mm твердый PCB 6 слоев с зеленой маской припоя 1

Покрывать-через отверстия обеспечьте, что в твердых разделах PCB тверд-гибкого трубопровода установить электрическую связь между гибкая цепь и радиотехнические схемы твердых доск. Процессы подобны используемым тем изготовляя твердые разнослоистые доски.

PCB гибкого трубопровода 2.0mm твердый PCB 6 слоев с зеленой маской припоя 2

Затем приходящ вверх, позвольте нам взглянуть на 2 образцах PCB.

PCB гибкого трубопровода 2.0mm твердый PCB 6 слоев с зеленой маской припоя 3

Первое одно доска 4 слоев гибк-твердая. Гибкая цепь в середине, и 2 стороны твердая плита и симметричная структура. Маска припоя зелена и поверхность обработана с золотом.

PCB гибкого трубопровода 2.0mm твердый PCB 6 слоев с зеленой маской припоя 4

Второй образец доска 6 слоев гибк-твердая. Первый слой и второй слой гибкая доска, расположенная вверху гибк-твердая доска. Гибкая доска и твердая доска соединены prepeg 1080, и третий слой к шестой слой твердая доска. Чего мы использовали FR-4 от ITEQ Компании: IT-180A. Внутренний слой 0.5OZ, наружный слой 1OZ, вся законченная толщина плиты 1.5mm, и поверхностный финиш золото погружения.

Возможность PCB (PCB Тверд-гибкого трубопровода)
Материал PCB: Стеклоткань Polyimide и эпоксидной смолы
Обозначение: PI+FR4
Отсчет слоя: 4 слоя, разнослоистого
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB: 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
1.8mm, 2.0mm
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: ENIG, олово погружения, OSP, etc…

Главное сырье polyimide и FR-4, медные ряды 0.5oz толщины к 2oz, толщине PCB до 2.0mm и максимальный размер в пределах 400X 500mm.

Гибк-твердый PCB содержит и гибкую область и твердую область, которая большого подспорья для сохранения внутреннего космоса продукта, для уменьшения тома законченного продукта и улучшить представление продукта.

Приложение: Наша возможность 2021 FPC

Нет. Спецификации Возможности
1 Тип доски Однослойный, слой Doulbe, разнослоистый, Тверд-гибкий трубопровод
2 Основное вещество PI, ЛЮБИМЕЦ
3 Медный вес 0.5oz, 1oz, 2oz
4 Размер СИД максимальный 250 x 5000mm
5 Общий максимальный размер 250 x 2000mm
6 Толщина доски 0.03mm-3.0mm
7 Допуск толщины ±0.03mm
8 Буровая скважина Mininum 0.05mm
9 Максимальная буровая скважина 6.5mm
10 Допуск буровой скважины ±0.025mm
11 Толщина стены отверстия ≧ 8 um
12 Минимальный след/зазор однослойной доски 0.025/0.03mm
13 Минимальный след/зазор двойного слоя и разнослоистой доски 0.03/0.040mm
14 Вытравлять допуск ±0.02mm
15 Минимальная ширина сказания шелка ≧ 0.125mm
16 Минимальное Heigh сказания шелка ≧0.75mm
17 Расстояние от сказания, который нужно проложить ≧0.15mm
18 Расстояние от раскрывая маски припоя сверла Coverlay, который нужно отслеживать ≧0.03mm
19 Расстояние от раскрывая маски припоя пробивать Coverlay для того чтобы отслеживать ≧0.03mm
20 Толщина никеля погружения 100-300u»
21 Толщина золота погружения 1-3u»
22 Thicnkess олова погружения 150-400u»
23 Минимальная электрическая испытывая пусковая площадка 0.2mm
24 Минимальный допуск плана (нормальный пунш стальной прессформы) ±0.1mm
25 Минимальный допуск плана (пунш прессформы стали точности) ±0.05mm
26 Радиус Mininum угла наклона (план) 0.2mm
27 Материал Stiffner PI, FR-4, 3M слипчивое, ЛЮБИМЕЦ, стальной лист
28 RoHs Да
29 Цвет маски припоя Желтый, белый, черный, зеленый
