Гибкий напечатанный PCB цепи (FPC) гибкий с частично зеленой маской припоя

Гибкий напечатанный PCB цепи (FPC) гибкий с частично зеленой маской припоя

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-259.V1.0
Основное вещество:
ЛЮБИМЕЦ
Отсчет слоя:
2 слоя
Толщина PCB:
0.25mm
Размер PCB:
75,22 x 31.17mm
Маска припоя:
Чернота/зеленый цвет
Silkscreen:
Белый
Медный вес:
70um
Поверхностный финиш:
Золото погружения
Выделить:

Частичная зеленая сварная маска FPC

,

Гибкий ПКБ FPC

Описание продукта

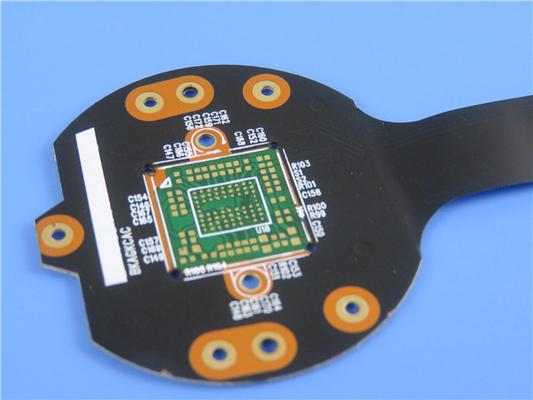

Гибкий напечатанный PCB цепи (FPC) гибкий с частично зеленой маской припоя

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Этот тип гибкой напечатанной цепи на материале polyimide для применения переключателя гигабайта. 2 слоя FPC на 0.25mm толстом. Зеленая маска припоя использована в центре места для стружки. Низкопробный ламинат от Shengyi, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепления FR-4 скреплены на вводя голове и нижней стороне.

Параметр и технические спецификации

Размер гибкого PCB 75,22 x 31.17mm
Количество слоев 2
Тип доски Гибкий PCB
Толщина доски 0.25mm
Материал доски ЛЮБИМЕЦ 25µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60℃
Толщина Cu PTH µm ≥20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu 70um
Цвет Coverlay Черная/зеленая маска припоя
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления FR-4/Polyimide
Толщина укрепления 0.4mm /0.2mm
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 3M 90℃ отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

Гибкий напечатанный PCB цепи (FPC) гибкий с частично зеленой маской припоя 0

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Материальный optionality

Низкая цена

Непрерывность обработки

Большее обслуживание клиента

Сделайте доставку в срок. Мы держим тариф на-врем-доставки более сильно чем 98%.

Применения

Прокладка лампы игрушки, оборудование промышленного контроля звуковое, доска модуля ПК планшета мягкая

Covercoat/маска припоя

Маска припоя в гибком PCB отличает твердая доска, это обычно фильм polyimide покрытый на одной стороне с полу-лечить и не-потрепанный прилипатель, мы вызываем его covercoat в гибкой цепи. Она прокатана к гибкой цепи под жарой и давлением, так, что медная картина полно будет помещена за исключением пусковых площадок припоя которые подвергаются действию через отверстия доступа в covercoat.

Лист продукции covercoat должен быть отрезанные немножко небольшими чем гибкий лист продукции цепи для избежания преждевременного запечатывания края, которое смогло поглотить воздушные пузыри в пакете.

Лист продукции для covercoat обеспечен с оборудуя отверстиями в близком регистре с оборудуя отверстиями в листе продукции для гибкой цепи. Отверстия доступа обычно просверлены, но в случае высокообъемной продукции, пробивать более рентабелен.

В принципе, выполнен сверлить covercoat тем же самым способом, что сверля твердые доски, т.е., несколько листов covercoat штабелированы, или 5 вверх или 10 вверх. Сверля параметры, однако, несколько различны, из-за материала polyimide и отсутствия медной фольги, которое в противном случае смогло извлечь некоторую из жары из будучи просверленным отверстий.

Когда сверля/пробивая большие продукция covercoat листы, его необходима для того чтобы возмещать потерю габаритные изменения гибкого листа продукции цепи, который смогите составлять как очень как 0,2%.

Больше дисплеев гибких цепей с частично зеленой маской припоя

Гибкий напечатанный PCB цепи (FPC) гибкий с частично зеленой маской припоя 1

Гибкий напечатанный PCB цепи (FPC) гибкий с частично зеленой маской припоя 2

Гибкий напечатанный PCB цепи (FPC) гибкий с частично зеленой маской припоя 3
