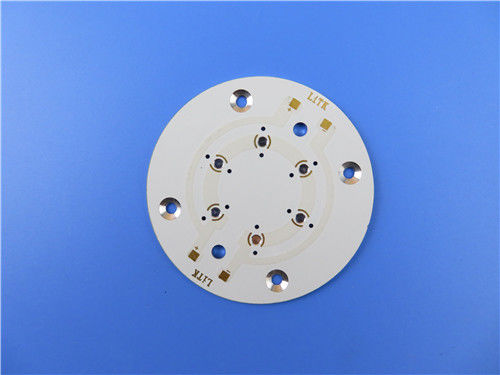

Зенкованная алюминиевая зенковка MCPCB PCB сделанная на меди 1oz с золотом погружения
1,1 общее описание
Это тип алюминиевого PCB для применения аудио усилителя. Однослойная доска MCPCB на 1,6 mm толщиной с 1 проводимостью W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 25 доск упакованы отдельно.
1,2 параметр и технические спецификации
РАЗМЕР PCB |
65 x 65mm=1PCS |
ТИП ДОСКИ |
|
Количество слоев |
Одиночный, который встали на сторону PCB |
Поверхностные компоненты держателя |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Через компоненты отверстия |
НЕТ |
STACKUP СЛОЯ |
медь ------- 35um (1oz) |
Диэлектрический материал 1W/MK |
Алюминий 5052 |
ТЕХНОЛОГИЯ |
|
Минимальные трассировка и космос: |
14mil/15mil |
Минимальные/максимальные отверстия: |
2.5/8.5mm |
Количество различных отверстий: |
4 |
Количество буровых скважин: |
18 |
Термальное сопротивление (°C/W) |
≤0.45 |
Пробивное напряжение (VDC) |
4000 |
Управление импеданса |
нет |
МАТЕРИАЛ ДОСКИ |
|
Термальная проводимость |
1W/MK диэлектрический материал, MCPCB |
Окончательная фольга внешняя: |
1oz |
Окончательная фольга внутренняя: |
0oz |
Окончательная высота PCB: |
1.6mm ±0.16 |
ПОКРЫВАТЬ И ПОКРЫВАТЬ |
|
Поверхностный финиш |
Electroless никель над золотом погружения (ENIG) (1 никель µ» сверх 100» µ) |
Припаяйте маску для того чтобы примениться к: |
Верхняя часть. минимум 12µm. |
Цвет маски припоя: |
Белый, PSR400 WT02 |
Тип маски припоя: |
LPSM |
CONTOUR/CUTTING |
Трасса |
МАРКИРОВКА |
|
Сторона компонентного сказания |
никакой silkscreen не требовал |
Цвет компонентного сказания |
никакой silkscreen не требовал |
Имя или логотип изготовителя: |
никакой silkscreen не требовал |
ЧЕРЕЗ |
нет через |
ОЦЕНКА FLAMIBILITY |
Утверждение MIN. UL 94-V0. |
ДОПУСК РАЗМЕРА |
|
Размер плана: |
0,0059" (0.15mm) |
Плакировка доски: |
0,0030" (0.076mm) |
Допуск сверла: |
0,002" (0.05mm) |
ТЕСТ |
Пересылка электрического теста 100% прежняя |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Gerber RS-274-X, PCBDOC etc |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
1,3 особенности и преимущества
Эффективное тепловыделение уменьшает рабочую температуру модуля и увеличивает срок службы.
Плотность мощности и надежность улучшили вверх по 10%.
Уменьшите зависимость теплоотводов и другого оборудования (включая термальные материалы интерфейса),
Все процессы изготовления полностью проконтролированы.
UL узнал и RoHS Директивн-уступчивое
1,4 применения
Оборудование электропитания
Регулятор мотора
Модуль силы
PCB потолочной лампы алюминиевый
