Одиночное, который встали на сторону отверстие монтажной платы IMS класса 2 IPC 6012 согнуло алюминиевое
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя

Одиночное, который встали на сторону отверстие монтажной платы IMS класса 2 IPC 6012 согнуло алюминиевое

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробности Информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-759.V1.0
Основное вещество:
Диэлектрический материал 1W/MK
Отсчет слоя:
Одиночная сторона
Толщина Pcb:
1.6mm ±0.16
Размер PCB:
40 x 40mm=1PCS
Маска припоя:
Белый
Silkscreen:
Черный
Медный вес:
1oz
Поверхностный финиш:
ENIG
Выделить:

Одиночная

,

который встали на сторону монтажная плата IMS

,

Монтажная плата IMS класса 2 IPC 6012

Описание продукта

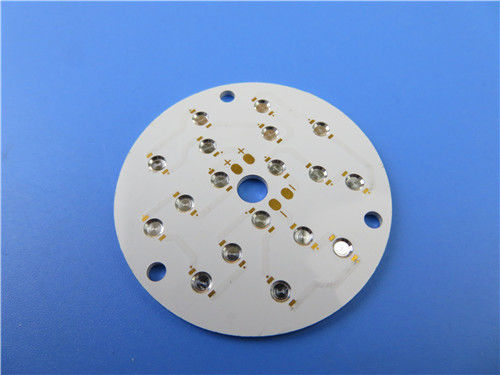

Отверсти-согнутая алюминиевая зенкованная PCB монтажная плата IMS отверстия для освещения Led
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Общее описание
Это тип одиночного, который встали на сторону PCB алюминия для применения освещения Led с шар-согнутыми отверстиями. Оно на 1,6 mm толщиной с 1 проводимостью W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 25 доск упакованы для пересылки.



Параметр и технические спецификации

РАЗМЕР PCB 40 x 40mm=1PCS
ТИП ДОСКИ PCB IMS
Количество слоев Одиночный, который встали на сторону PCB
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 35um (1oz)
Диэлектрический материал 1W/MK
Алюминий 5052
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 10mil/12mil
Минимальные/максимальные отверстия: 3mm /8.5mm
Количество различных отверстий: 2
Количество буровых скважин: 4
Термальное сопротивление (°C/W) ≤0.45
Пробивное напряжение (VDC) 4000
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость 1W/MK диэлектрический материал, MCPCB
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Electroless никель над золотом погружения (ENIG) (1 никель µ» сверх 100» µ)
Припаяйте маску для того чтобы примениться к: Верхняя часть. минимум 12µm.
Цвет маски припоя: Белый, PSR400 WT02
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Верхняя часть
Цвет компонентного сказания Черный
Имя или логотип изготовителя: согласно требованию
ЧЕРЕЗ нет через
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Одиночное, который встали на сторону отверстие монтажной платы IMS класса 2 IPC 6012 согнуло алюминиевое 0



Особенности и преимущества
Процесс SMT
Эффективное тепловыделение уменьшает рабочую температуру модуля и увеличивает срок службы.
Плотность мощности и надежность улучшили вверх по 10%.
Уменьшите зависимость теплоотводов и другого оборудования (включая термальные материалы интерфейса),
Уменьшите том продукта,
Уменьшите цену оборудования и собрания,
Продукты и производство аттестованы утвержденными организациями.
тесты 100% включительно электрического теста и осмотра AOI.
Высоковольтный тест, тест управлением импеданса, микро-раздел, тест припо-способности,
Конкурентоспособная цена
Своевременное обслуживание
Опыт больше чем 18 лет


Применения
Электро-механический
Регулятор переключателя
Радиотехническая аппаратура связи
Оборудование автоматизации работы офиса
Регулятор мотора



Одиночное, который встали на сторону отверстие монтажной платы IMS класса 2 IPC 6012 согнуло алюминиевое 1



Теги:

Single Sided Metal Core PCB,

ENIG RGB LED PCB Board,

3W/MK RGB LED PCB Board
