Проводимость доски PCB СИД ENIG 3W/MK RGB высокая термальная

Проводимость доски PCB СИД ENIG 3W/MK RGB высокая термальная

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-760.V1.0
Основное вещество:
Диэлектрический материал 3W/MK
Отсчет слоя:
Одиночная сторона
Толщина PCB:
1.6mm ±0.16
Размер PCB:
80 x 50mm=1PCS
Маска припоя:
Черный
Медный вес:
1oz
Поверхностный финиш:
ENIG
Выделить:

Доска PCB СИД 3W/MK RGB

,

Доска PCB СИД ENIG RGB

,

PCB СИД 3W/MK RGB

Описание продукта

Высокая проводная алюминиевая проводимость MCPCB PCB 3W/MK высокая термальная для освещения RGB
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание
Это тип алюминиевого PCB для применения освещения Led. Однослойная доска MCPCB на 1,6 mm толщиной с проводимостью 3 W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 25 доск упакованы для пересылки.

Параметр и технические спецификации

РАЗМЕР PCB 80 x 50mm=1PCS
ТИП ДОСКИ PCB IMS
Количество слоев Одиночный, который встали на сторону PCB
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 35um (1oz)
3W/MK диэлектрический материал 100um
Алюминиевое основание 5052
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 11mil/11.5mil
Минимальные/максимальные отверстия: 8.5mm
Количество различных отверстий: 1
Количество буровых скважин: 4
Термальное сопротивление (°C/W) ≤0.45
Пробивное напряжение (VDC) 4000
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость 3W / Материал MK диэлектрический, MCPCB
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Electroless никель над золотом погружения (ENIG) (1 никель µ» сверх 100» µ)
Припаяйте маску для того чтобы примениться к: Верхняя часть. минимум 12µm.
Цвет маски припоя: Черный
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания отсутствие silkscreen
Цвет компонентного сказания отсутствие silkscreen
Имя или логотип изготовителя: согласно требованию
ЧЕРЕЗ нет через
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

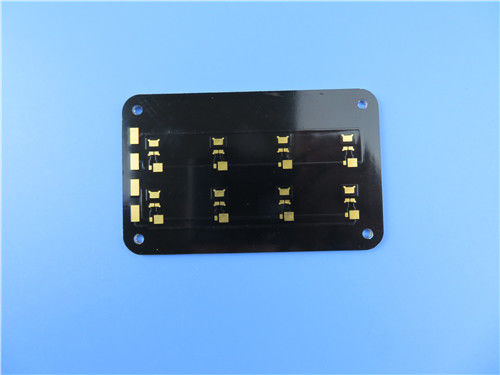

Проводимость доски PCB СИД ENIG 3W/MK RGB высокая термальная 0

Особенности и преимущества
Эффективное тепловыделение уменьшает рабочую температуру модуля и увеличивает срок службы.
Плотность мощности и надежность улучшили вверх по 10%.
Уменьшите зависимость теплоотводов и другого оборудования (включая термальные материалы интерфейса),
Уменьшите том продукта,
термальные нагрузочные испытания, тест надежности, тест сопротивления изоляции и ионный тест загрязнения,
Фокус на низком уровне к среднему объему продукции
Заказ небольшого количества принят

Применения
Домашнее освещение
Светлая система преобразования
Твердое реле
Лампа стены

Проводимость доски PCB СИД ENIG 3W/MK RGB высокая термальная 1
