ОТСУТСТВИЕ проводимости PCB 1 W/MK основания зеркала Silkscreen алюминиевой термальной

ОТСУТСТВИЕ проводимости PCB 1 W/MK основания зеркала Silkscreen алюминиевой термальной

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-763.V1.0
Основное вещество:
Диэлектрический материал 1W/MK
Отсчет слоя:
Одиночная сторона
Толщина PCB:
1.2mm ±0.12
Размер PCB:
130 x 48mm=12PCS
Маска припоя:
белый
Медный вес:
1oz
Поверхностный финиш:
Золото погружения
Выделить:

PCB основания зеркала алюминиевый

,

ОТСУТСТВИЕ PCB основания Silkscreen алюминиевого

,

PCB ядра зеркала алюминиевый

Описание продукта

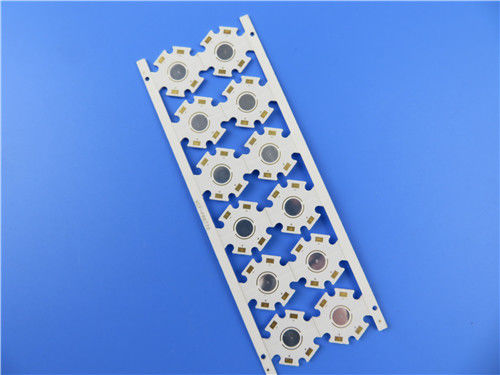

Отражение MCPCB PCB зеркала алюминиевое высокое для освещения СИД
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип PCB зеркала алюминиевого для применения освещения Led. Однослойная доска MCPCB на 1,2 mm толщиной с 1 проводимостью W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 25 панелей упакованы для пересылки.
Параметр и технические спецификации
РАЗМЕР PCB 130 x 48mm=12PCS
ТИП ДОСКИ PCB IMS
Количество слоев Одиночный встал на сторону PCB, PCB ядра металла
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 35um (1oz)
1W/MK диэлектрический материал, 75um
Алюминий 5052, 1.2mm
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 12mil/12mil
Минимальные/максимальные отверстия: 1.5mm
Количество различных отверстий: 1
Количество буровых скважин: 4
Термальное сопротивление (°C/W) ≤0.45
Пробивное напряжение (VDC) 4000
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость 1W/MK диэлектрический материал, MCPCB
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 1.2mm ±0.12
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения, отражение зеркала
Припаяйте маску для того чтобы примениться к: Верхняя часть. минимум 12µm.
Цвет маски припоя: Белый, PSR400 WT02
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания отсутствие silkscreen
Цвет компонентного сказания отсутствие silkscreen
Имя или логотип изготовителя: согласно требованию
ЧЕРЕЗ нет через
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.
ОТСУТСТВИЕ проводимости PCB 1 W/MK основания зеркала Silkscreen алюминиевой термальной 0
Особенности и преимущества
Цепь и управляемая схема силы сочетания из оптимизирования,
Замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
Диффузия эффективной жары в дизайне цепи,
Уменьшите рабочую температуру оборудования,
Улучшите плотность мощности и надежность прибора,
Увеличивайте срок службы продукта,
Применения
Автомобильное освещение
Постоянн управление напряжения тока
Светлая система преобразования
Освещение торгового центра
Наши возможности 2021 монтажных плат схемы возбуждения
Слепые vias, похороненные vias
PCB гибкого трубопровода
Тяжелые медные доски 10oz
Высокий Tg, высокий материал CTI
Гибридное FR-4 и высокочастотный материал
Импеданс контролировал PCB
Класс 2 IPC, класс 3 IPC
Неэтилированный PCB (RoHS уступчивое)
Разнослоистое PCBs к доскам слоев меди 32+
PCB ядра металла (MCPCB)
Материалы PCB – FR-4, Polyimide, Rogers & больше
Изготовитель PCB RoHS уступчивый
Твердый PCB гибкого трубопровода
PCB RF/высокочастотный PCB
Через-отверстие, BGA, палец золота, купол края
Через-в-пусковая площадка, заполненные vias
IATF16949 (2016), ISO14001 (2004), ISO9001 (2015), UL аттестовало
Наши обслуживания
Фокус на прототипах, небольших сериях, объеме продукции
Быстрый оборот, двойник встал на сторону PCB 24 часа доступного.
Дверь к обслуживанию пересылки двери
ОТСУТСТВИЕ проводимости PCB 1 W/MK основания зеркала Silkscreen алюминиевой термальной 1
PCB зеркала алюминиевый
PCB зеркала алюминиевый субстрат который отжат вместе с субстратом слоя цепи BT материальным и алюминиевых с серебряными частицами. Самое соответствующее сырье для упаковки УДАРА.
Преимущества
Хорошее тепловыделение: субстрат зеркала серебряный алюминиевый принимает термоэлектрическую технологию разъединения, и термальная проводимость обычного алюминиевого PCB с изолирующим слоем 1W/MK к 3W/MK. Термальная проводимость PCB зеркала алюминиевого достигает более высокое 137W/MK, которое значительно улучшает тепловыделение обломока.
Высокая светлая эффективность: отражательная способность PCB обычного золота алюминиевого 80%, отражательная способность PCB отверстия чашки алюминиевого 85%, отражательная способность серебряного покрытого алюминиевого PCB 95%, и отражательная способность PCB зеркала серебряного алюминиевого 98%. PCB зеркала серебряный алюминиевый может сделать свет обломока улучшает возбужденное.
