SMT обрабатывают алюминиевый выравнивать горячего воздуха доски PCB 5052 паяя

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

SMT обрабатывают алюминиевый выравнивать горячего воздуха доски PCB 5052 паяя

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-767.V1.0

Основное вещество:

Материал 2.0W/MK 75um диэлектрический

Отсчет слоя:

Двойная сторона

Толщина PCB:

1.6mm ±0.16

Размер PCB:

95 x 95mm=25PCS

Маска припоя:

Черный

Silkscreen:

Белый

Медный вес:

Поверхностный финиш:

Выравнивать горячего воздуха паяя (HASL), неэтилированный

Выделить:

Доска PCB процесса SMT алюминиевая

Алюминиевая доска PCB 5052

Описание продукта

Высокая доска PCB термальной проводимости алюминиевая с 2W/mK для Ignitor
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание
Это тип алюминиевого PCB для применения ignitor. Однослойная доска MCPCB на 1,6 mm толщиной с проводимостью 2 W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 25 панелей упакованы для пересылки.

Параметр и технические спецификации

РАЗМЕР PCB	95 x 95mm=25PCS
ТИП ДОСКИ	PCB IMS
Количество слоев	Двойной, который встали на сторону PCB, PCB ядра металла
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	НЕТ
STACKUP СЛОЯ	медь ------- 35um (1oz)
	Материал 2.0W/MK 75um диэлектрический
	Алюминиевое основание 5052
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	13mil/15mil
Минимальные/максимальные отверстия:	5.5mm
Количество различных отверстий:	1
Количество буровых скважин:	4
Термальное сопротивление (°C/W)	≤0.45
Пробивное напряжение (VDC)	4000
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость	Материал 2.0W/MK 75um диэлектрический
Окончательная фольга внешняя:	1oz
Окончательная фольга внутренняя:	0oz
Окончательная высота PCB:	1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Выравнивать горячего воздуха паяя (HASL), неэтилированный, Sn>=2.54µm
Припаяйте маску для того чтобы примениться к:	Верхняя часть. минимум 12µm.
Цвет маски припоя:	Черный
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Белый
Имя или логотип изготовителя:	согласно требованию
ЧЕРЕЗ	нет через
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15mm)
Плакировка доски:	0,0030" (0.076mm)
Допуск сверла:	0,002" (0.05mm)
ТЕСТ	Пересылка электрического теста 100% прежняя
ПРИМЕНЕНИЕ:	Свет СИД, сбор информации Отслеживать корабля Модуль GSM Радиосвязь Портативная звуковая система
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

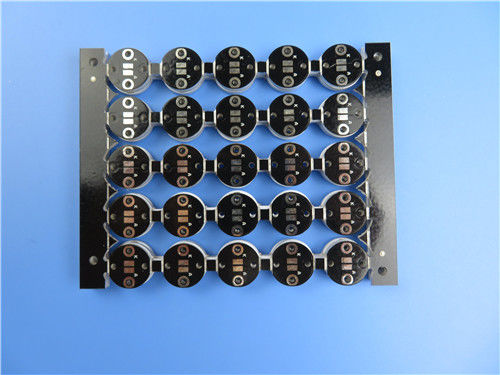

SMT обрабатывают алюминиевый выравнивать горячего воздуха доски PCB 5052 паяя 0

Особенности и преимущества
Процесс SMT
Плотность мощности и надежность улучшили вверх по 10%.
Высоковольтный тест, управление импеданса тест, микро-раздел, тест припо-способности, термальные нагрузочные испытания, тест надежности, тест сопротивления изоляции и ионный тест загрязнения,
Профессиональные и опытные инженеры

Применения
Освещение торгового центра
Радиотехническая аппаратура связи
Электронный регулятор
Освещение автомобиля заднее

SMT обрабатывают алюминиевый выравнивать горячего воздуха доски PCB 5052 паяя 1

Почему выберите нас?
PCB Bicheng, уникальный поставщик платы с печатным монтажом основанный в Шэньчжэне Китае служит всемирные клиенты в виду того что он рожден в 2003. На Bicheng, каждая серия PCB идет через электрический тест, осмотр AOI, высоковольтный тест, тест управлением импеданса, микро-раздел, тест припо-способности, термальные нагрузочные испытания, тест надежности, тест сопротивления изоляции и ионный тест etc. загрязнения в конце концов она как красивый подарок, который нужно поставить к вашим рукам.

Разнообразие технологии PCB для того чтобы соотвествовать рыночным спросам
Доска HDI
Тяжелая медная доска
Гибридная материальная доска
Шторки через доску
Высокочастотная доска
Доска ядра металла
Доска золота погружения
Разнослоистая доска
Доска Backplane
Доска пальца золота

Всесторонняя предварительная продажа обслуживания продаж, в продаже и после продажи.
Быстрая проверка CADCAM и свободная цитата PCB
Бесплатно panelization PCB
Возможность PCB прототипа
Возможность объема продукции
Быстрые образцы оборота
Бесплатно тест PCB
Твердая упаковка коробки
