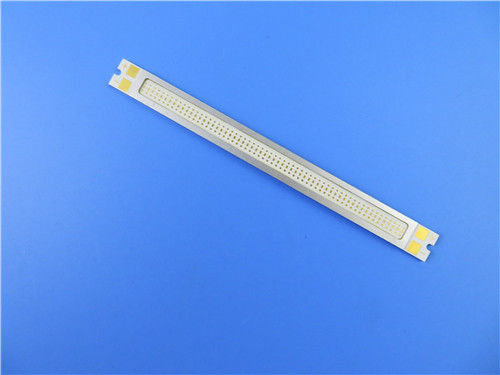

Никакой импеданс не контролирует доску PCB 1.8mm алюминиевую с белой маской припоя

Никакой импеданс не контролирует доску PCB 1.8mm алюминиевую с белой маской припоя

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-770.V1.0
Основное вещество:
Диэлектрический материал 1W/MK
Отсчет слоя:
Одиночная сторона
Толщина PCB:
1.8mm ±0.12
Размер PCB:
100 x 25mm=1PCS
Маска припоя:
белый
Silkscreen:
Черный
Медный вес:
1oz
Поверхностный финиш:
Золото погружения
Выделить:

Доска PCB UL алюминиевая

,

доска PCB 1.8mm алюминиевая

Описание продукта

Составная алюминиевая доска PCB для регулятора переключателя
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание
Это тип алюминиевого PCB для применения регулятора переключателя. Однослойная доска MCPCB на основании 1,6 mm с 1 проводимостью W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 30 доск упакованы отдельно.

Параметр и технические спецификации

РАЗМЕР PCB 100 x 25mm=1PCS
ТИП ДОСКИ PCB IMS
Количество слоев Одиночный, который встали на сторону PCB
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 35um (1oz)
1W/MK диэлектрический материал 75um
Алюминиевые 1060 1.6mm
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 10mil/18mil
Минимальные/максимальные отверстия: 0
Количество различных отверстий: 0
Количество буровых скважин: 0
Количество филированных слотов: 2
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр: 1W / Материал 75um MK диэлектрический
Термальное сопротивление (°C/W) ≤0.45
Пробивное напряжение (VDC) 4000
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 1.8mm ±0.12
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото 0.025µm погружения сверх никель 3µm
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ, минимум 12micron
Цвет маски припоя: Белый, Taiyo PSR400 WT02
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Черный
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

Никакой импеданс не контролирует доску PCB 1.8mm алюминиевую с белой маской припоя 0

Особенности и преимущества
Диффузия эффективной жары в дизайне цепи,
Уменьшите рабочую температуру оборудования,
Улучшите плотность мощности и надежность прибора,
Продукты и производство аттестованы утвержденными организациями.
UL соответствовал


Применения
PCB потолочной лампы алюминиевый
Прибор электропитания
Электрический контур фильтра
ВЧ усилитель

Никакой импеданс не контролирует доску PCB 1.8mm алюминиевую с белой маской припоя 1

Почему выберите нас?
1) фокус на ваших правомочностях ядра: Мы глубоко знали оно полно яростной конкуренции для наших клиентов в рынке. Вы можете сфокусировать на таких важных правомочностях как научные исследования и разработки, продажи и маркетинге основанные на наших профессиональном представлении и умелых обслуживаниях которые превышающ ваше ожидание.

2) Самая современная технология: она рациональна для небольшого и среднего размера клиента для того чтобы жаждать после самого последнего оборудования и изготовляя экспертизы для своего PCBs. партнерствами с PCB Bicheng, вы приобретаете доступ для достижения вашего ожидания с нашими 3 основаниями фабрики со сверх 26 000 квадратными метрами.

3) Сохраните производственные затраты: Цена производства один из узловых пунктов конкурентоспособности продукта наших клиентов. PCB Bicheng стремился уменьшить свои производительные расходы от оборудования для того чтобы ввести, тренировки работника и улучшения технологии для увеличения их доходности. Клиенты удовлетворяются с нашими стоимостями сбережений но без качественной потери.
